Назначение и область применения

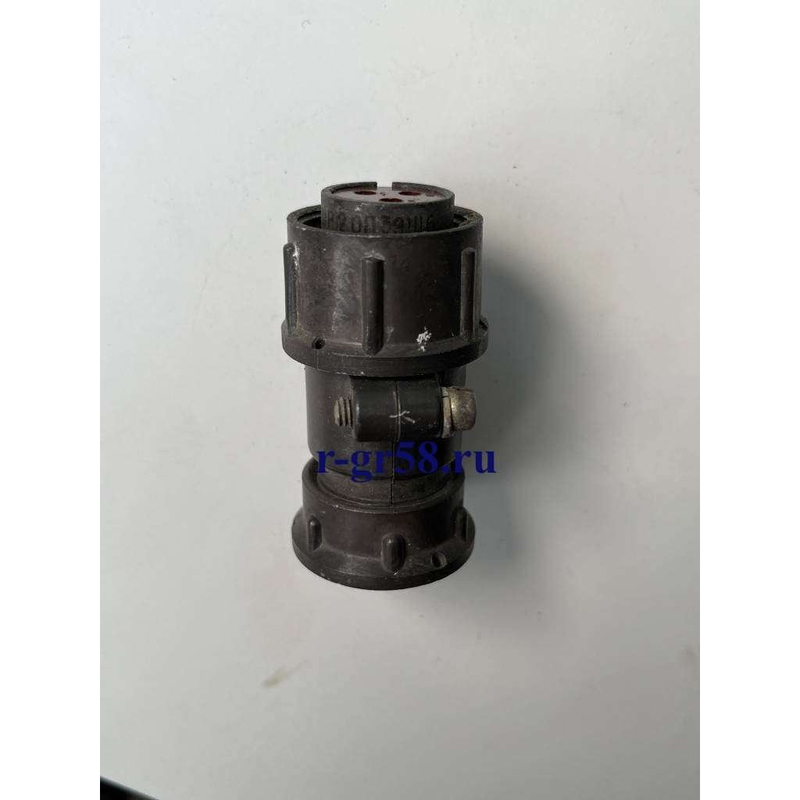

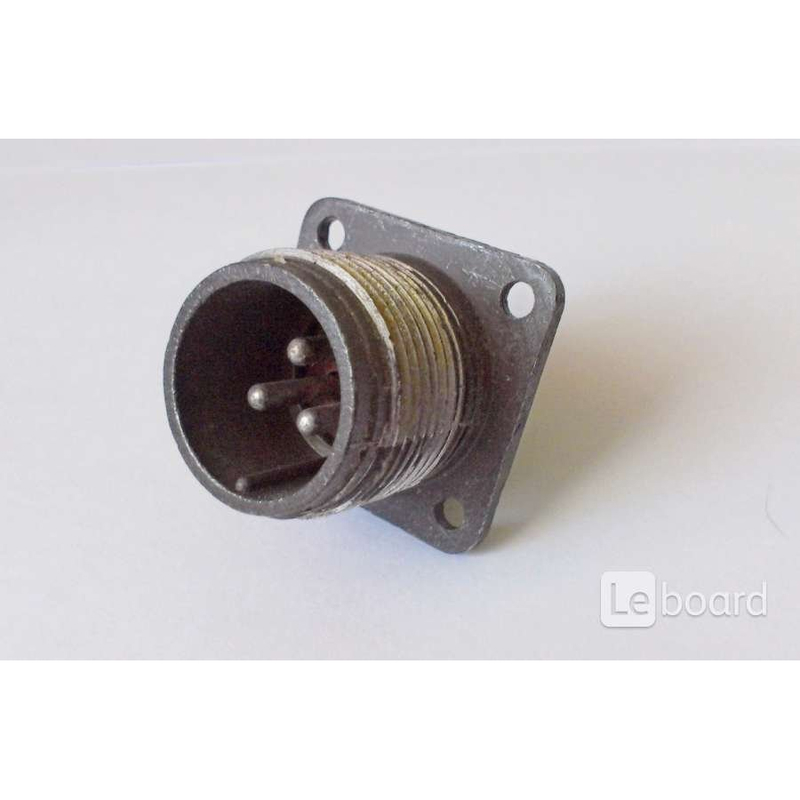

ШР20П3ЭШ6 (БШ), артикул 51135, — приборная вилка из серии низкочастотных цилиндрических разъемов ШР, категория ШР20. Изделие применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, контрольно-измерительных приборах. Разъем подходит для работы в цепях переменного и постоянного тока с частотой до 3 МГц.

По исполнению это вилка с тремя контактами и прямым выводом под экранированный кабель без патрубка. Такая конструкция ориентирована на приборное применение, когда требуется подключение экранированного кабеля к аппаратуре без дополнительного патрубка.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР20П3ЭШ6 включает несколько смысловых элементов, описывающих тип и исполнение соединителя:

• ШР — тип соединителя;
• 20 — условный размер корпуса;
• П — приборное исполнение без патрубка;
• 3 — количество контактов;
• Э — условное обозначение;
• Ш — вилка, то есть штыревая часть соединения;
• 6 — номер сочетания контактов.

Сочетание БШ в имеющемся описании предположительно уточняет блочное исполнение с штырями; однозначная расшифровка этого элемента в предоставленных данных отсутствует. Добавление 07г в имеющемся описании трактуется как год изготовления — 2007.

Технические характеристики

Разъем рассчитан на следующие основные параметры:

• Рабочее напряжение: до 850 В;
• Максимальная токовая нагрузка: 20 А на контакт;
• Рабочий ток: 10 А;
• Число контактов: 3;
• Диаметр контактов: 1,5 мм;
• Сечение провода: до 1,93 квадратного миллиметра;
• Рабочая частота: до 3 МГц.

Указанные параметры относятся к электрическим режимам работы соединителя и определяют его применение в цепях аппаратуры и контрольно-измерительных приборов.

Условия эксплуатации и ресурс

• Вибрация: 1–5000 Гц с ускорением 300 метров на секунду в квадрате;
• Удары: с ускорением до 5000 метров на секунду в квадрате;
• Температура окружающей среды: от -60 °C до +60 °C;
• Перегрев контактов: до +110 °C;
• Ресурс: 500 сочленений-расчленений;
• Наработка: 1000 часов.

Такие условия эксплуатации соответствуют применению разъема в аппаратуре, подвергающейся вибрационным и ударным нагрузкам, а также работе при пониженных и повышенных температурах в указанном диапазоне.

Материалы

Корпус разъема изготовлен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3. Контакты выполнены из латуни ЛС59-1 и имеют серебряное или никелевое покрытие. Сведения о производителе в предоставленных данных не указаны.
