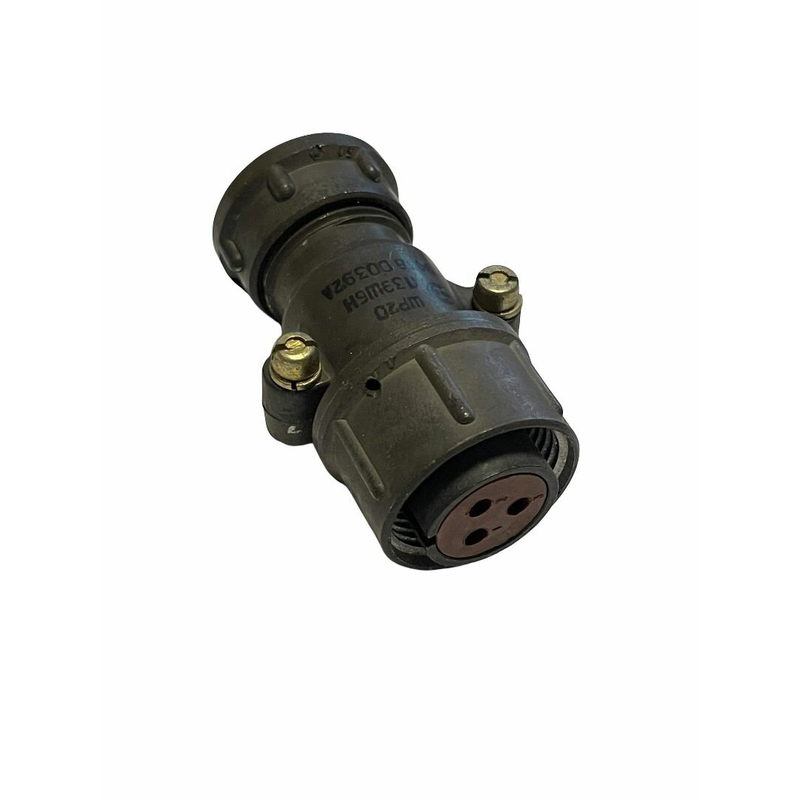

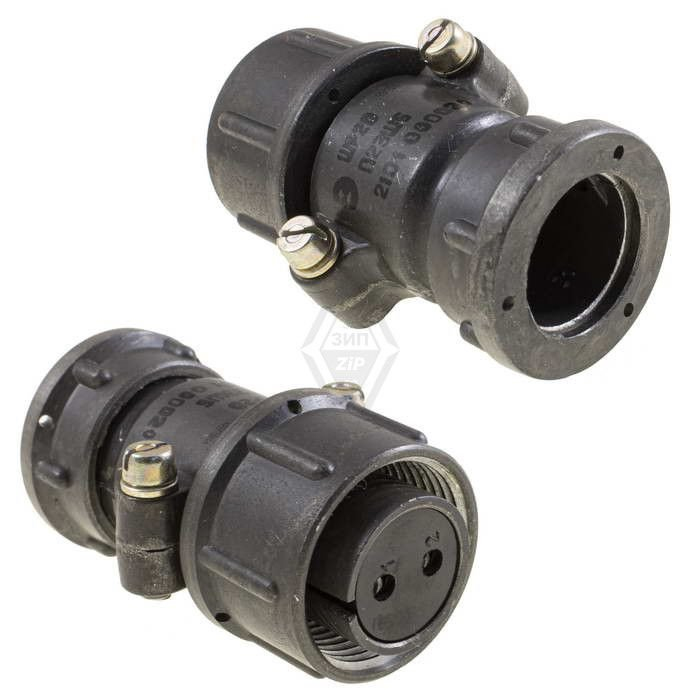

ШР20П3ЭШ6: надёжный трёхконтактный соединитель для промышленной аппаратуры

ШР20П3ЭШ6 — приборная (блочная) вилка серии ШР, предназначенная для создания разъёмных электрических соединений в радиоэлектронном, измерительном, промышленном и специальном оборудовании. Конструкция рассчитана на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В.

Модель относится к негерметичным цилиндрическим соединителям с резьбовым способом сочленения. Такое решение помогает обеспечить механически устойчивое соединение вилки с совместимой розеткой, а одношпоночная поляризация снижает риск неверной стыковки контактов при монтаже и обслуживании оборудования.

Основные характеристики ШР20П3ЭШ6

Соединитель ШР20П3ЭШ6 имеет условный размер корпуса 20 и оснащён тремя контактами диаметром 1,5 мм. Каждый контакт рассчитан на рабочий ток до 10 А, а суммарная токовая нагрузка соединителя может достигать 30 А.

Технические параметры делают ШР20П3ЭШ6 подходящим для передачи питания, управляющих сигналов и других электрических цепей, где важны стабильность контакта, повторяемость монтажа и удобство разъединения оборудования.

Конструкция и подключение

ШР20П3ЭШ6 выполнен без патрубка и относится к прямому приборному исполнению. Монтаж проводников осуществляется пайкой; допустимое сечение подсоединяемого провода — до 1,93 мм². Контакты имеют серебряное покрытие, способствующее низкому переходному сопротивлению и устойчивой проводимости в процессе работы.

Резьбовое соединение помогает надёжно фиксировать разъём при вибрациях, случайных нагрузках и регулярном обслуживании аппаратуры. Для серии ШР предусмотрено до 500 циклов сочленения и расчленения, поэтому разъём удобен для устройств, которые периодически подключаются, отключаются или заменяются в ходе эксплуатации.

Работа в сложных условиях

ШР20П3ЭШ6 рассчитан на климатическое исполнение УХЛ и может применяться при температуре окружающей среды от −60 до +60 °C. С учётом перегрева контактов допускается смена температур в диапазоне от −60 до +110 °C.

Конструкция также обладает вибро- и ударостойкостью:

• синусоидальная вибрация — в диапазоне от 1 до 5000 Гц;

• ускорение при вибрации — до 300 м/с²;

• одиночный механический удар — до 5000 м/с²;

• многократные удары — до 350 м/с²;

• линейные нагрузки — до 2000 м/с².

Такие свойства важны для приборов и систем, которые используются на производстве, в транспорте, энергетике, системах автоматизации и другой технике с повышенными механическими нагрузками.

Где применяется ШР20П3ЭШ6

Разъём ШР20П3ЭШ6 используется для организации съёмных соединений между блоками, кабельными линиями и приборами. Типовые области применения включают:

• промышленную автоматику и шкафное оборудование;

• контрольно-измерительную аппаратуру;

• источники питания и силовые модули;

• радиоэлектронные устройства;

• телеметрические и сигнальные системы;

• оборудование, работающее при вибрациях и температурных перепадах.

При выборе ответной части необходимо учитывать исполнение соединителя, схему расположения контактов, способ монтажа и требования конкретного оборудования. ШР20П3ЭШ6 — это практичное решение для трёхконтактных соединений, где требуются надёжная фиксация, устойчивость к внешним воздействиям и стабильные электрические параметры.
