Назначение

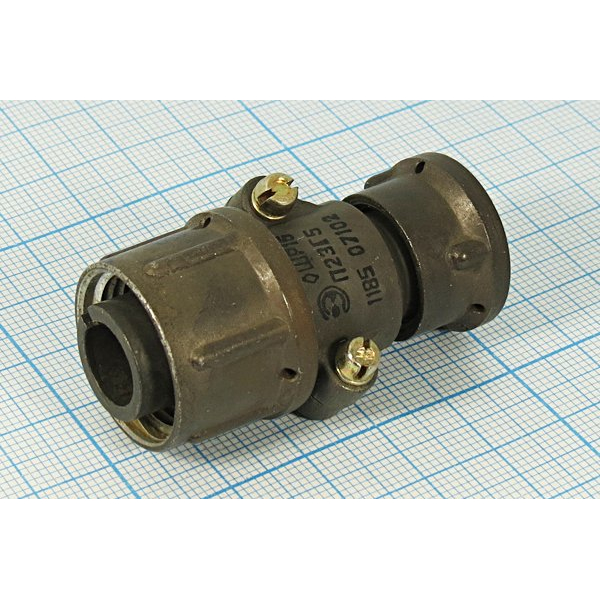

ШР20П3ЭГ8 с артикулом 9131 — это цилиндрический низкочастотный соединитель серии ШР, выполненный в виде приборной розетки с 3 контактами. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка относится к категории ШР20 и применяется как ответная часть для кабельного подключения через совместимую вилку.

Соединитель рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры, где требуется компактное разъёмное соединение с резьбовым сочленением и защитой от ошибок стыковки за счёт одношпоночной поляризации. В предоставленных данных производитель не указан, поэтому описание ограничено подтверждёнными техническими сведениями.

Подтверждённые особенности

Конструкция и параметры ШР20П3ЭГ8 ориентированы на работу с электрическими цепями, в которых важны стабильность контактного соединения и стойкость к механическим воздействиям. Ниже перечислены характеристики, указанные для данной модели.

• Количество контактов — 3, диаметр каждого контакта — 2,5 мм.
• Рабочий ток — до 25 А на контакт, максимальное значение — 35 А.
• Рабочее напряжение — до 850 В амплитудного значения.
• Частота электрических цепей — до 3 МГц.
• Диапазон рабочих температур — от -60 °C до +60 °C с учётом допустимого перегрева контактов до +110 °C.
• Масса изделия — не более 31 г.
• Стойкость к линейному ускорению — до 2000 м/с², а также к вибрации и ударам.
• Наработка — 1000 часов при не менее 500 сочленениях-расчленениях.

Конструкция и совместимость

ШР20П3ЭГ8 представляет собой негерметичную блочную розетку с прямым выводом под экранированный кабель и без патрубка. Условный размер корпуса — 20, проходной диаметр — 24 мм. Соединение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация помогает избежать неправильной стыковки.

Корпус розетки изготовлен из алюминиевого сплава, контакты — из латуни с серебряным покрытием. Ответной частью для данной розетки указана кабельная вилка типа ШР20П3НГ8 или аналогичная. Сведения о стране производства, сертификатах, гарантии и комплектации в предоставленных данных отсутствуют.

Применение

Изделие применяется в радиоэлектронной аппаратуре как приборная розетка для подключения экранированного кабеля через ответную вилку. Его используют в цепях постоянного и переменного тока с учётом заявленных ограничений по частоте, напряжению и току. Благодаря металлическому корпусу, резьбовому сочленению и поляризации ШР20П3ЭГ8 подходит для условий, где требуется устойчивое разъёмное соединение и стойкость к вибрационным и ударным нагрузкам в пределах подтверждённых параметров.
