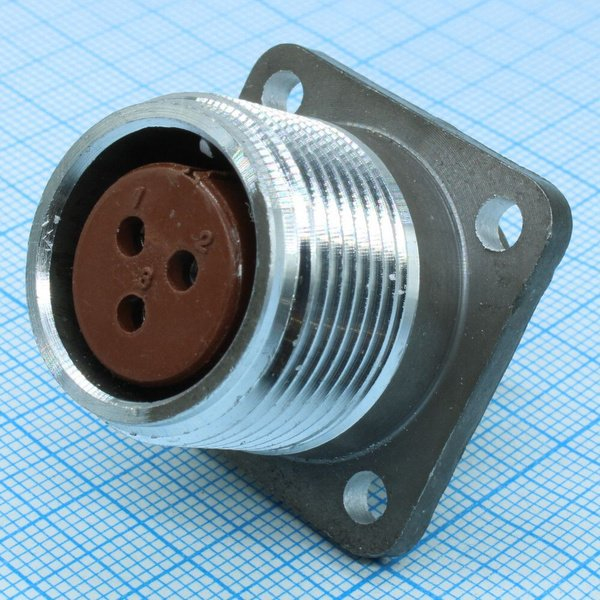

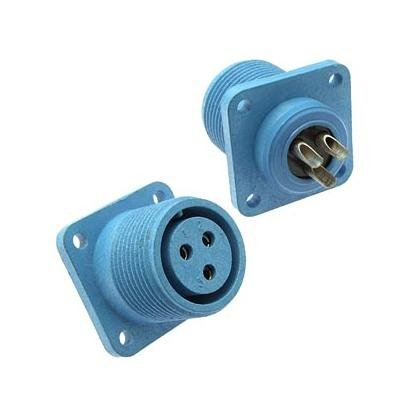

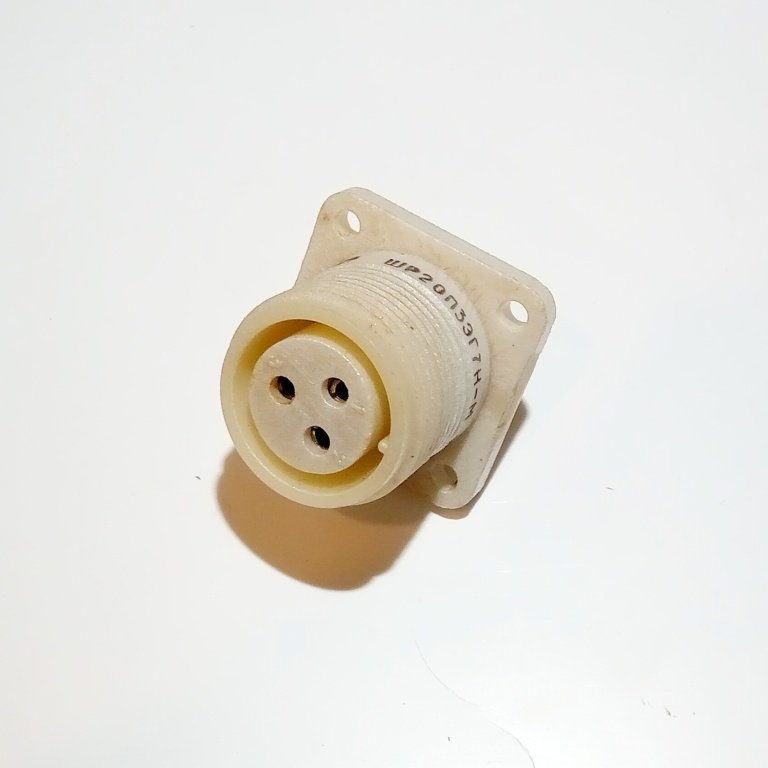

ШР20П3ЭГ7Н — это низкочастотный цилиндрический блочный (приборный) разъём типа ШР20 , выполненный в виде розетки без патрубка, предназначенный для соединения и разъединения электрических цепей в электро‑ и радиоаппаратуре.

• ШР — тип соединителя (цилиндрический штепсельный, низкочастотный).

• 20 — условный размер корпуса.

• П — приборная (блочная) часть без патрубка.

• 3ЭГ7Н — набор из трёх гнёздовых контактов диаметром 2,5 мм, рассчитанных под экранированный кабель, с никелевым покрытием контактов.

Разъём предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц при амплитудном значении напряжения до 850 В.

• Количество контактов — 3 шт. Ø 2,5 мм (гнёзда).

• Сопротивление контакта — не более 1–2 мОм , сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Максимальный ток на один контакт обычно до 25–35 А , суммарный ток на соединитель — до порядка 75 А (допустимый ток зависит от конкретной ревизии ТУ и условий эксплуатации).

Корпус — пластмассовый , тип соединителя негерметичный , климатическое исполнение УХЛ (условия для умеренного и холодного климата).

• Способ сочленения с вилкой — резьбовой (гайка оборотная), монтаж — объёмный (внутри прибора/блока).

• Допускает использование в условиях вибрации (диапазон частот 1–5000 Гц, ускорение до 300 м/с²) и механических ударов; ресурс — порядка 500 циклов сочленения–расчленения.

• Рабочий диапазон температур — обычно от –60 до +60 °C , относительная влажность до 98% при +25 °C.

ШР20П3ЭГ7Н используется в электронной, радио‑ и измерительной аппаратуре , а также в промышленных устройствах, где требуется надёжное низкочастотное соединение силовых или сигнальных цепей с возможностью многократных включений и устойчивостью к вибрации и тряске.
