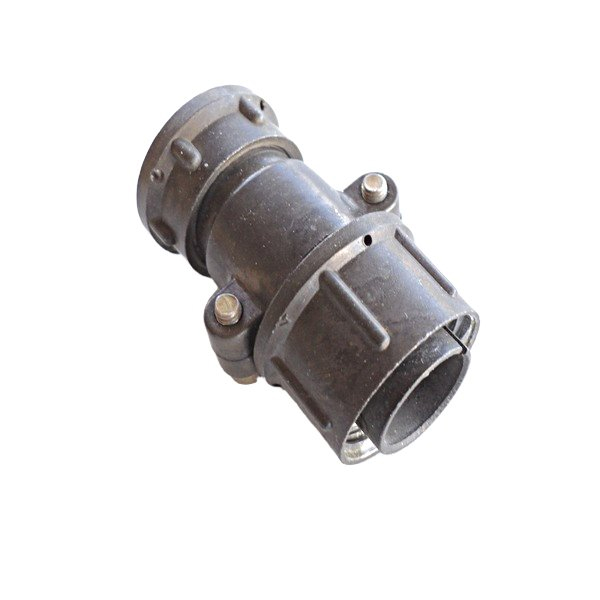

ШР20П3ЭГ7Н (БГ) 13г — это приборная розетка блочного типа из серии ШР, предназначенная для соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

• ШР — тип негерметичного соединителя.

• 20 — условный размер корпуса.

• П3 — приборное исполнение без патрубка на 3 контакта диаметром 2,5 мм.

• Э — для экранированного кабеля.

• Г7Н — розетка с конкретным сочетанием контактов, блочная модификация.

• (БГ) 13г — блочное исполнение (БГ), год изготовления 2013.

Применение

Используется во внутренних и наружных электрических цепях (при защите от пыли и влаги потребителем) постоянного и переменного тока частотой до 3 МГц в аппаратуре.

Основные характеристики

Соединитель работает при напряжении до 850 В, с рабочим током до 25 А на контакт (максимум 35 А).

• Температурный диапазон: от -60°C до +60°C (с перегревом контактов до +110°C).

• Вибрация: 1–5000 Гц, ускорение 300 м/с?.

• Удар: до 5000 м/с? (одиночный), 350 м/с? (многократный).

• Наработка: минимум 1000 часов, 500 сочленений-расчленений.

• Срок хранения: 15 лет.
