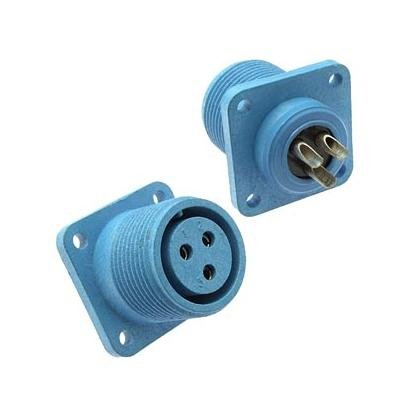

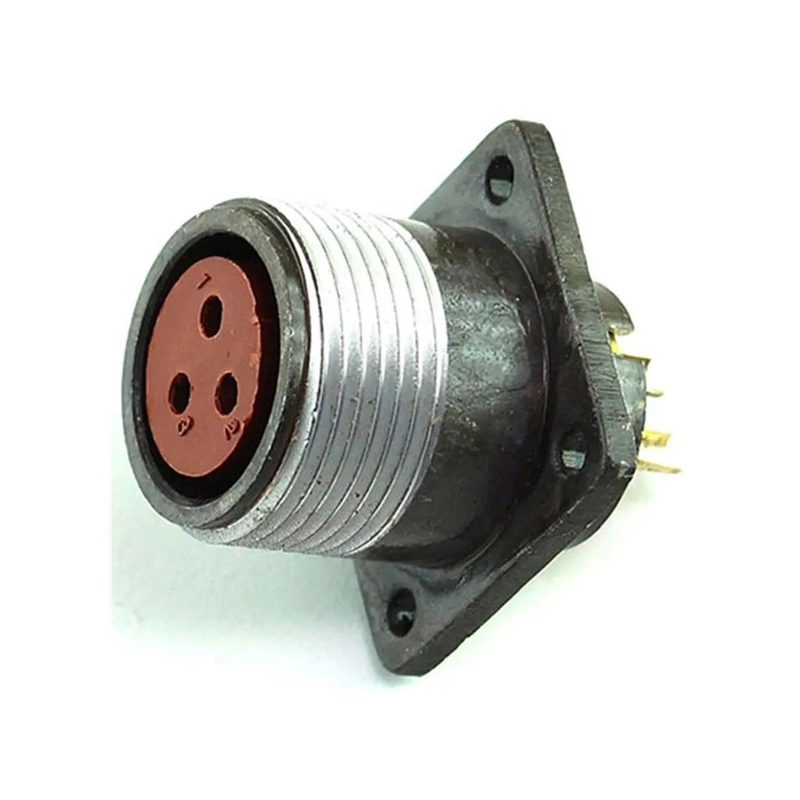

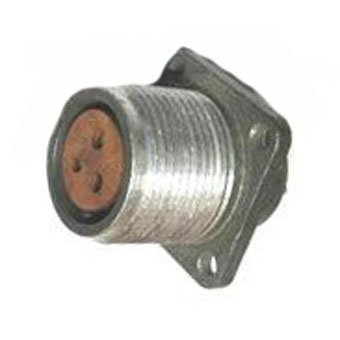

ШР20П3ЭГ7Н (БГ) — это негерметичный цилиндрический низкочастотный разъем из серии ШР, выполненный в виде блочной (приборной) розетки, предназначенной для присоединения к печатной плате или корпусу прибора.

Соединитель используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Применяется в радиоэлектронной аппаратуре, приборах и промышленном оборудовании, где требуется надежное многократно разъемное соединение кабельных сборок с монтажной платой.

Разъем имеет три контакта диаметром 2,5 мм, размещённых в цилиндрическом металлическом корпусе условного размера 20. Блок (приборная часть) выпускается без патрубка, возможны угловое или прямое исполнение монтажной части; гайка патрубка Э — под экранированный кабель, а буква «Г» означает, что это розеточная часть.

• Максимальный ток на один контакт — до порядка 35 А, суммарный ток по соединителю — до 75 А.

• Максимальное рабочее напряжение — до 850 В постоянного и переменного тока.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Соединитель рассчитан на работу в климатическом исполнении УХЛ при температуре окружающей среды от −60 до +60 °C, а с учётом перегрева контактов — до +110 °C. Он устойчив к вибрации (диапазон от 1 до 5000 Гц, ускорение до порядка 30 g) и многократным ударам, с минимальной наработкой 1000 часов и ресурсом не менее 500 сочленений‑расчленений.

Разъемы ШР20 (включая ШР20П3ЭГ7Н) имеют резьбовое сочленение с одношпоночной поляризацией корпусов, что надёжно предотвращает перепутывание при подключении. Контакты выполняются с никелевым покрытием (суффикс «Н»), монтаж — пайкой проводов или кабеля в гнёздах разъёма.
