Назначение и общее описание

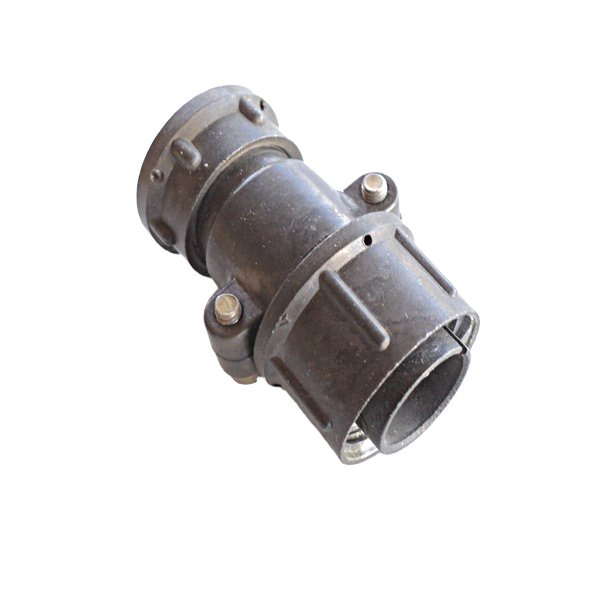

ШР20П3ЭГ7 вилка Каскад (2024 год, отметка ОТК) представляет собой кабельную вилку из серии негерметичных разъёмов типа ШР. Основное назначение изделия — соединение экранированных кабелей в электрических цепях постоянного и переменного тока. Конструкция вилки предусматривает прямой патрубок для ввода экранированного кабеля, что обеспечивает механическую защиту и экранирование линии связи.

Соединитель относится к категории негерметичных разъёмов, то есть не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты. При этом изделие рассчитано на эксплуатацию в жёстких условиях вибрации, ударов и экстремальных температур, что делает его пригодным для ответственных применений.

Технические характеристики

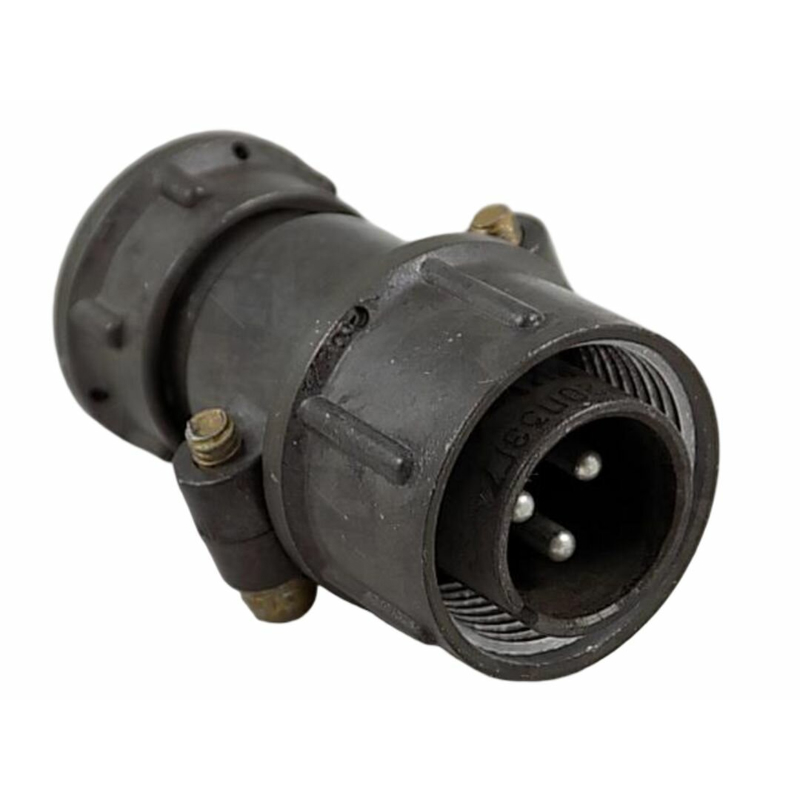

Разъём ШР20П3ЭГ7 оснащён тремя контактами диаметром 2,5 миллиметра. Рабочий ток на каждый контакт составляет до 25 ампер, максимально допустимый ток — до 35 ампер на контакт. Суммарная нагрузка на разъём достигает 75 ампер. Сечение подключаемого провода — до 3 квадратных миллиметров.

Электрические параметры включают работу в цепях с амплитудным напряжением до 850 вольт и частотой до 3 мегагерц. Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия.

Механическая стойкость изделия подтверждается следующими параметрами:

• вибрация в диапазоне от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате;
• удары с ускорением до 5000 метров на секунду в квадрате;
• наработка не менее 1000 часов;
• срок службы — 15 лет.

Материалы и конструкция

Корпус вилки изготовлен из алюминиевого сплава АЛ-11, что обеспечивает прочность при относительно небольшой массе. Изоляторы выполнены из карболита марки К-211-3, обладающего хорошими диэлектрическими свойствами. Контакты изготовлены из латуни ЛС59-1 и имеют серебряное или никелевое покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость.

Монтаж изделия — навесной, присоединение проводов выполняется пайкой. Такое исполнение характерно для ответственных соединений, где требуется надёжный и долговечный электрический контакт.

Области применения

Соединители ШР20П3ЭГ7 применяются в электрических цепях постоянного и переменного тока с амплитудным напряжением до 850 вольт и частотой до 3 мегагерц. Благодаря устойчивости к вибрации, ударам и широкому температурному диапазону вилка востребована в промышленной аппаратуре, авиационной технике и других областях, где необходимо надёжное соединение трёх силовых контактов с экранированным кабелем.

Изделие подходит для эксплуатации в составе оборудования, подвергающегося интенсивным механическим нагрузкам, в том числе в условиях повышенной вибрации и ударных воздействий. Прямой патрубок обеспечивает удобный ввод экранированного кабеля и сохранение целостности экрана по всей длине соединения.

Комплектация и статус

Поставляется как отдельное изделие — кабельная вилка ШР20П3ЭГ7 производства «Каскад». Год выпуска — 2024, изделие прошло отметку ОТК. Артикул — 51131. Дополнительные сведения о комплектации, стране производства и гарантийных условиях в предоставленных данных отсутствуют.
