Назначение и область применения

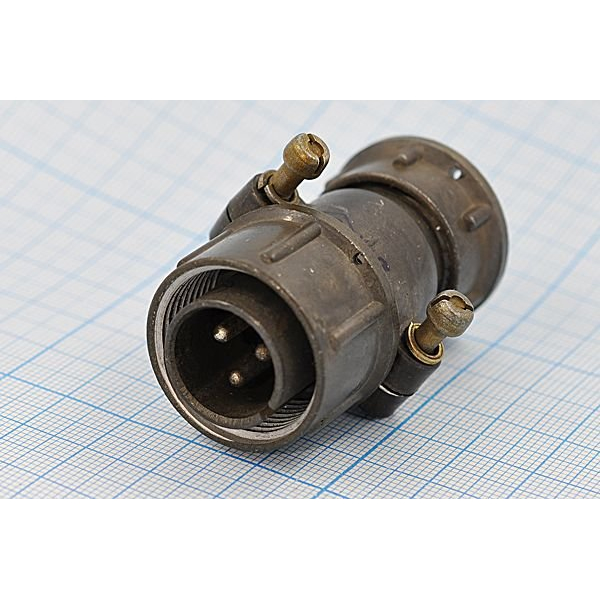

ШР20П3ЭГ7 — вилка кабельная экранированная серии ШР20, относящаяся к цилиндрическим низкочастотным разъёмам. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Вилка является частью соединителя, состоящего из двух частей — вилки и розетки, и служит для подключения экранированных кабелей.

Разъём применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, обеспечивая надёжный и безопасный контакт проводов и кабелей. Конструкция с экранированием позволяет использовать изделие там, где требуется защита передаваемого сигнала от внешних помех. Товар поставляется под артикулом 9118 и входит в категорию ШР20.

Конструкция и технические характеристики

Корпус вилки изготовлен из алюминиевого сплава АЛ-11, контакты — из латуни ЛС59-1. Покрытие контактов может быть серебряным или никелевым. Сочленение с ответной частью резьбовое, поляризация корпуса одношпоночная, что исключает неправильную стыковку. Монтаж разъёма — навесной (объёмный), то есть вилка устанавливается непосредственно на кабель.

• Количество контактов — 3 шт.
• Диаметр контактов — 2,5 мм.
• Максимальная токовая нагрузка на каждый контакт — до 35 А.
• Максимальная токовая нагрузка на весь соединитель — до 75 А.
• Рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.
• Материал корпуса — алюминиевый сплав АЛ-11.
• Материал контактов — латунь ЛС59-1.
• Тип сочленения — резьбовой, поляризация одношпоночная.
• Способ монтажа — навесной (объёмный).

Исполнение и маркировка

Обозначение ШР20П3ЭГ7 указывает на принадлежность к серии ШР20, количество контактов и тип исполнения. Индекс «Э» в наименовании соответствует экранированному исполнению, поэтому вилка подходит для кабелей с экраном. Изделие выпускается с 1980 года и за это время получило широкое распространение в различных электронных устройствах.

Совместимость и подбор ответной части

Ответной частью для вилки кабельной ШР20П3ЭГ7 является розетка приборная ШР20П3ЭГ7. При комплектовании соединителя важно, чтобы число контактов, их диаметр и тип поляризации вилки и розетки совпадали: у данной модели три контакта диаметром 2,5 мм и одношпоночная поляризация корпуса.

1. Определите требуемое количество контактов и токовую нагрузку цепи.
2. Проверьте соответствие диаметра контактов сечению и типу подключаемого кабеля.
3. Убедитесь, что кабель имеет экран, поскольку вилка выполнена в экранированном исполнении.
4. Подберите ответную розетку ШР20П3ЭГ7 с аналогичными параметрами.

Эксплуатационные особенности

Резьбовое сочленение обеспечивает устойчивое механическое соединение частей разъёма, а одношпоночная поляризация предотвращает ошибочную стыковку контактов. Навесной монтаж позволяет устанавливать вилку на кабель без применения приборных крепёжных элементов. Заявленные параметры — ток до 35 А на контакт, до 75 А на соединитель, напряжение до 850 В и частота до 3 МГц — определяют область применения изделия в силовых и низкочастотных цепях электро- и радиоаппаратуры.
