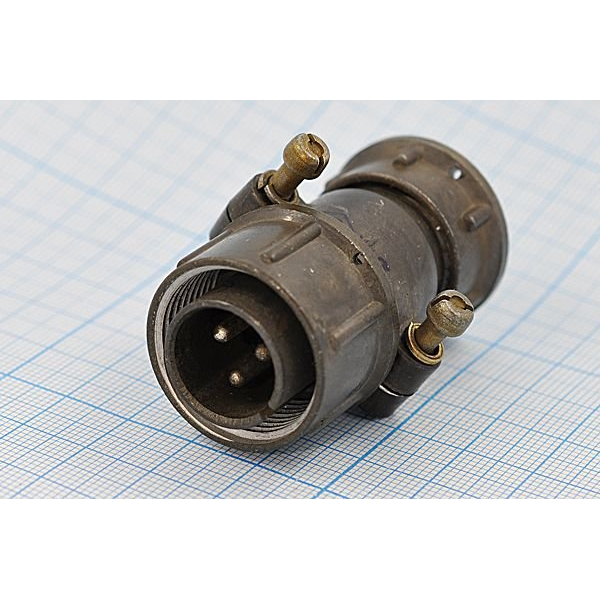

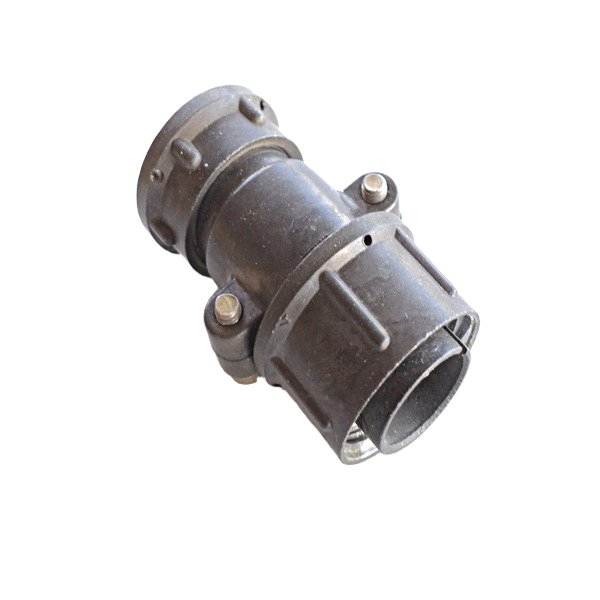

Разъем ШР20П3ЭГ7 — это трехконтактная приборная (блочная) розетка, предназначенная для подключения к экранированным или неэкранированным кабелям в электрических цепях. Она относится к группе низкочастотных низковольтных разъемов и имеет следующие характеристики:

Основные характеристики

• Количество контактов: 3
• Рабочее напряжение: до 850 В
• Максимальная токовая нагрузка на одиночный контакт: 35 А
• Рабочий ток на контакт: до 25 А
• Диаметр контакта: 2,5 мм
• Сопротивление изоляции: не менее 5000 МОм
• Материал корпуса: алюминиевый сплав (АЛ-11)
• Материал изолятора: карболит (К-211-3)
• Покрытие контактов: серебро (в случае отсутствия буквы «Н» в маркировке) или никель (при наличии буквы «Н»)

Конструкция и монтаж

Разъем ШР20П3ЭГ7 имеет прямой вывод под экранированный кабель и не оснащен патрубком. Метод монтажа — навесной (объемный), с резьбовым соединением. Контакты розетки являются трубчатыми и разрезными, что обеспечивает надежное соединение.

Условия эксплуатации

Разъемы предназначены для работы в условиях нормального климата, с рабочими температурами от -60 °C до +60 °C. Они могут использоваться в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц.

Габаритные размеры

Условный размер корпуса составляет 20, а габаритные размеры разъема следующие:

• A: 22 ± 0,1 мм
• B: 30 мм
• D: 20 мм

Применение

Разъем ШР20П3ЭГ7 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, что делает его универсальным решением для различных электрических установок.
