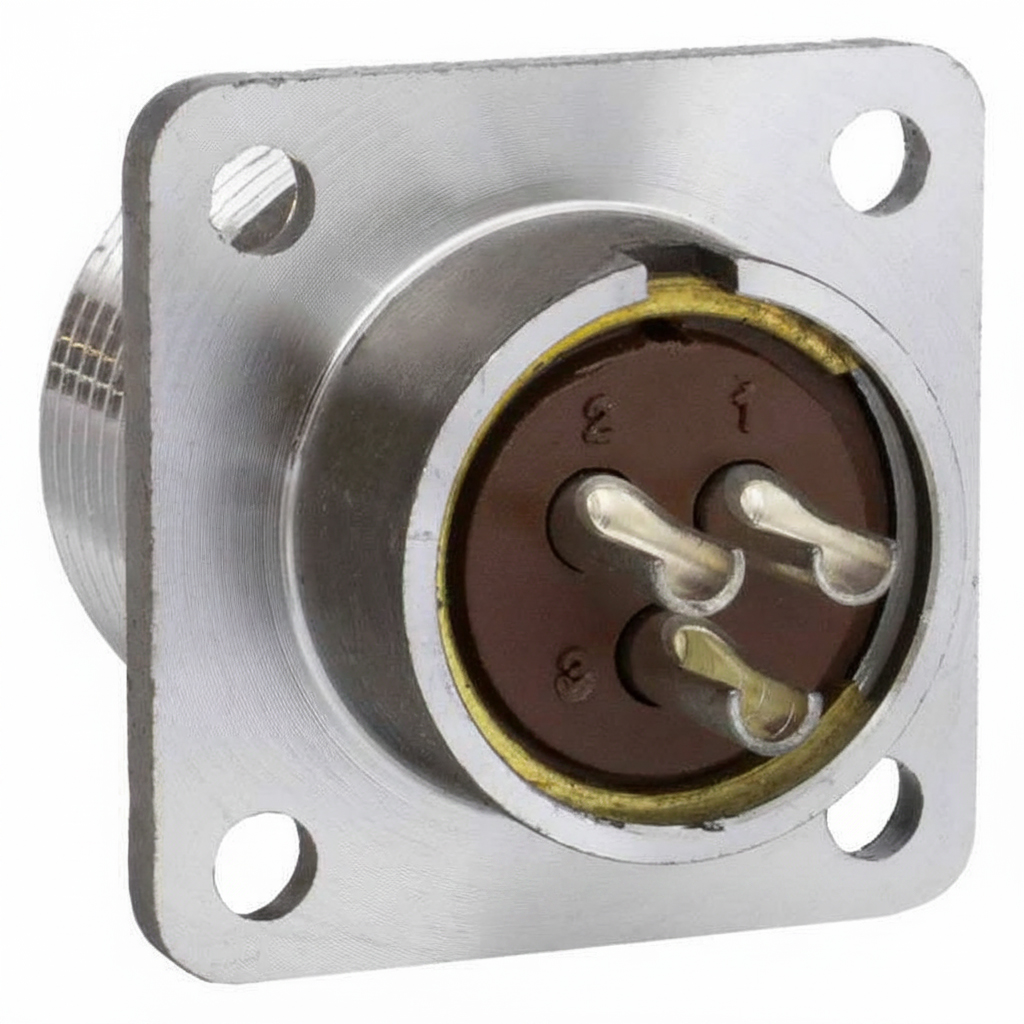

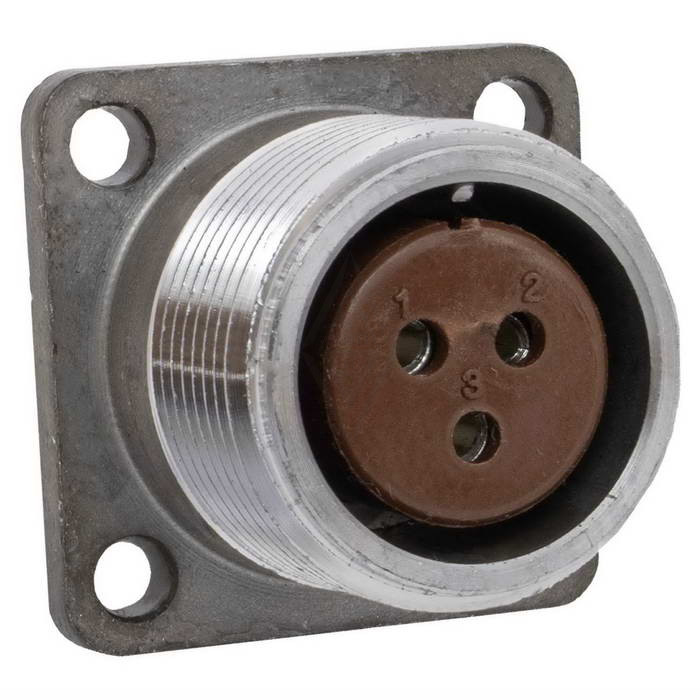

Соединитель ШР20П3ЭГ7 — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовым соединением и нормальными габаритами. Он используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение) для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики и параметры :

• Тип : розетка приборная без патрубка.

• Контакты : 3 контакта диаметром 2,5 мм.

• Токовая нагрузка : до 35 А на контакт, общая до 75 А на соединитель.

• Напряжение : до 850 В переменного и постоянного тока.

• Монтаж : объемный.

• Сочленение : резьбовое, поляризация корпуса одношпоночная.

• Материалы :

  • Корпусные детали: алюминиевый сплав АЛ-11.

  • Изоляторы: прессматериал карболит К-211-3.

  • Гнезда контактов ( розетки): трубчатые разрезные, бронза БрОЦ4-3.

  • Штыри контактов ( вилки): цилиндрические, латунь ЛС59-1.

• Покрытие контактов : серебро (по умолчанию) или никель (при наличии буквы «Н» в маркировке).

• Соединение с кабелем : для экранированных и неэкранированных кабелей.

• Диаметр резьбы : М24?1,5.

• Сечение проводников : не более 3 мм?.

• Максимальное количество перепаек : 3.

• Ответная часть : вилка кабельная ШР20П3ЭГ7.

Расшифровка условного обозначения ШР20П3ЭГ7 :

• ШР – тип с
