Назначение и область применения

ШР20П3ЭГ7 — это приборная блочная розетка серии ШР, предназначенная для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для коммутации проводов, кабелей, узлов и блоков, работающих как на постоянном, так и на переменном токе с частотой до 3 МГц. Розетка рассчитана на работу при напряжении до 850 В (амплитудное значение).

Благодаря конструкции и материалам соединители серии ШР, включая модель ШР20П3ЭГ7, широко используются в электронике и радиотехнике для обеспечения надёжных электрических соединений. Они подходят как для внутреннего монтажа, так и для эксплуатации в наружных условиях при наличии защиты от пыли и влаги.

Технические характеристики

Ключевые параметры изделия приведены ниже:

• Количество контактов: 3.
• Максимальная токовая нагрузка: 35 А на контакт, до 75 А на соединитель в целом.
• Диаметр контактов: 2,5 мм.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Материал корпуса: алюминиевый сплав АЛ-11.
• Материал изоляторов: прессматериал карболит К-211-3.
• Покрытие контактов: никель при наличии буквы «Н» в маркировке, в остальных случаях — серебро.
• Диапазон рабочих частот: постоянный и переменный ток частотой до 3 МГц.

Конструкция и особенности

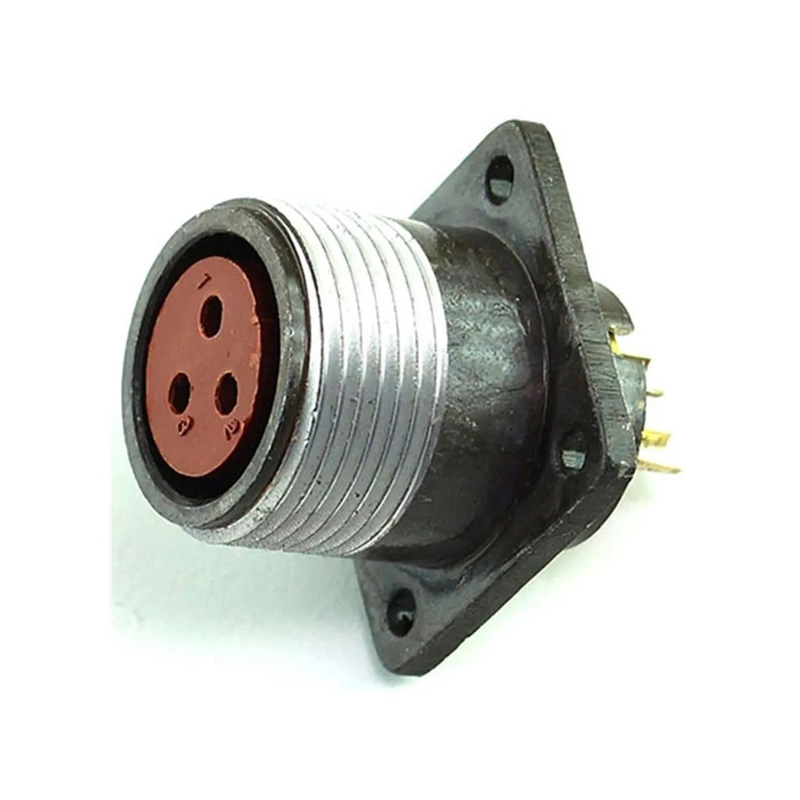

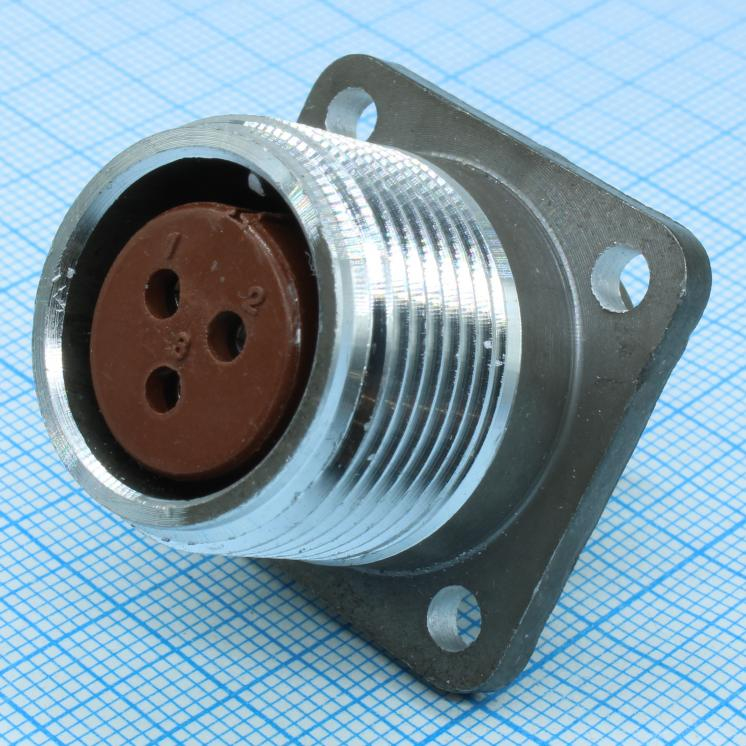

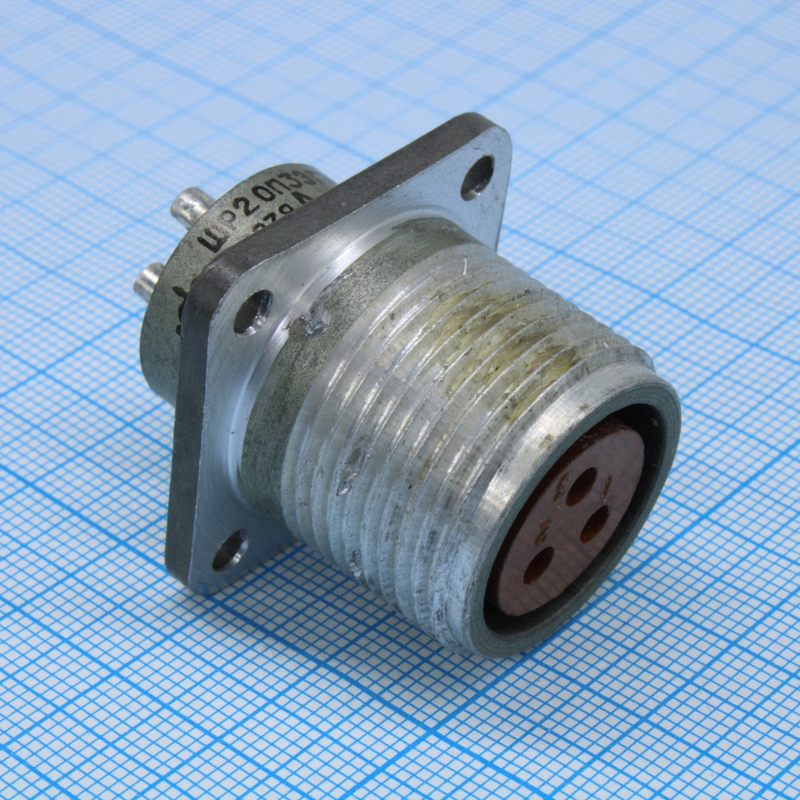

Розетка ШР20П3ЭГ7 имеет цилиндрическую форму и предназначена для объёмного монтажа. Конструкция не имеет патрубка, что упрощает установку в аппаратуре. Контакты выполнены трубчатыми разрезными, что обеспечивает надёжное соединение с вилками соответствующего типа.

Сочленение соединителя осуществляется с помощью резьбы. Поляризация корпуса — одношпоночная, что исключает неправильное подключение. Корпус изготовлен из алюминиевого сплава, а изоляторы — из карболита, что обеспечивает механическую прочность и электрическую изоляцию.

Расшифровка маркировки

Обозначение ШР20П3ЭГ7 расшифровывается следующим образом:

1. ШР — тип разъёма (штепсельный негерметичный).
2. 20 — условный размер корпуса.
3. П — конструктивное исполнение приборной части (без патрубка).
4. 3 — количество контактов.
5. Э — условное обозначение для экранированного кабеля.
6. Г — вид соединителя (розетка).
7. 7 — обозначение сочетания контактов.

Артикул: 51133. Год: 2024. Производитель: Каскад. Категория: ШР20.
