Назначение и область применения

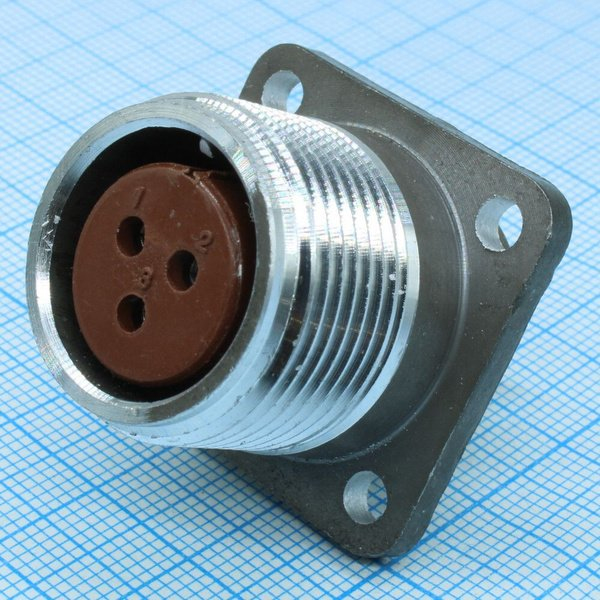

ШР20П3ЭГ7 представляет собой блочную розетку серии цилиндрических штепсельных разъёмов ШР20. Такие разъёмы применяются в электро- и радиоаппаратуре для соединения и разъединения электрических цепей. Розетка предназначена для приборного монтажа на блок и может использоваться в схемах с экранированными и неэкранированными кабелями.

Серия ШР20 рассчитана на работу в электрических цепях с нагрузкой до 200 А и напряжением до 850 В. Для конкретного исполнения ШР20П3ЭГ7 максимальная токовая нагрузка составляет до 25 А на каждый контакт и до 75 А на соединитель в целом. Такое сочетание параметров позволяет применять изделие в составе блоков и приборов, где требуется надёжное разъёмное соединение силовых и вспомогательных цепей.

Конструкция и особенности

Розетка имеет 3 контакта диаметром 2,5 мм. Корпус изготовлен из алюминиевого сплава АЛ-11, изоляторы выполнены из прессматериала карболит К-211-3. Покрытие контактов — серебро или никель в зависимости от маркировки. Сочленение резьбовое, поляризация корпуса одношпоночная, что помогает ориентировать ответную часть при подключении.

Метод монтажа — навесной, объёмный. Степень защиты корпуса — IP54. Конструкция рассчитана на эксплуатацию в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Минимальная наработка составляет 1000 часов, количество сочленений-расчленений — 500.

Технические характеристики

• Количество контактов: 3.
• Диаметр контактов: 2,5 мм.
• Максимальный ток на контакт: до 25 А.
• Максимальный ток на соединитель: до 75 А.
• Напряжение: до 850 В (амплитудное значение).
• Сопротивление контактов: от 0,3 мОм до 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Материал корпуса: алюминиевый сплав АЛ-11.
• Материал изоляторов: прессматериал карболит К-211-3.
• Покрытие контактов: серебро или никель в зависимости от маркировки.
• Степень защиты: IP54.
• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия.

Совместимость и монтаж

Ответной частью для розетки ШР20П3ЭГ7 является вилка кабельная ШР20П3ЭГ7. Соединение выполняется резьбовым сочленением с одношпоночной поляризацией корпуса. Монтаж розетки — навесной, объёмный, то есть изделие закрепляется на блоке и подключается к объёмному монтажу. Перед установкой следует учитывать токовые и температурные ограничения, а также степень защиты IP54, которая не предусматривает длительного погружения в воду.

Условия эксплуатации и ресурс

Изделие допускает работу при температуре от минус 60 до плюс 60 градусов Цельсия. Минимальная наработка — 1000 часов, ресурс сочленений-расчленений — 500 циклов. Для сохранения характеристик важно не превышать указанную токовую нагрузку на контакт и на соединитель, а также использовать ответную часть, предусмотренную для данной серии.

Сведения о стране производства, сертификатах, гарантии и комплектации в предоставленных данных отсутствуют, поэтому они не указываются в описании.
