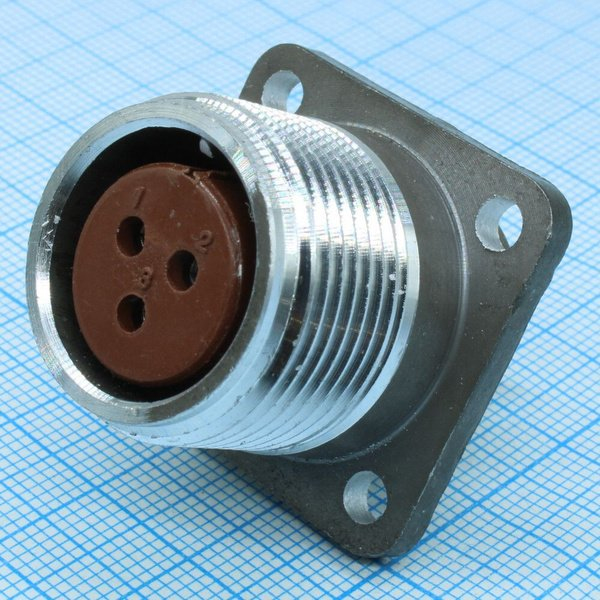

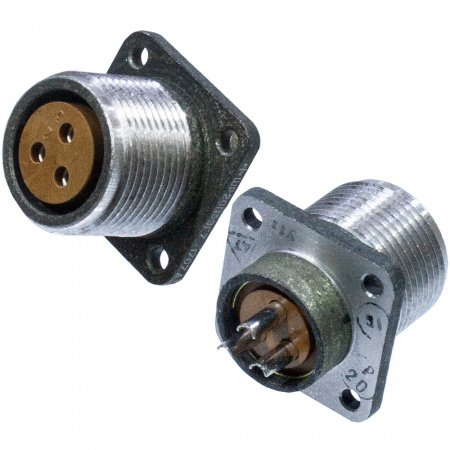

ШР20П3ЭГ7 — это приборная (блочная) розетка серии ШР, рассчитанная на работу в цепях постоянного и переменного тока. Она относится к негерметичным соединителям климатического исполнения УХЛ и обычно применяется там, где нужен надежный разъем на 3 контакта с большим током и напряжением до 850 В.

Что означает обозначение

• ШР — тип соединителя.

• 20 — условный размер корпуса.

• П — приборная, то есть блочная часть.

• 3 — исполнение на три контакта диаметром 2,5 мм.

• ЭГ7 — конструктивное исполнение с гайкой патрубка под экранированный кабель и гнездовыми контактами.

Основные характеристики

• Количество контактов: 3.

• Диаметр контактов: 2,5 мм.

• Номинальное напряжение: до 850 В.

• Токовая нагрузка: до 25 А на контакт, до 75 А на соединитель.

• Сопротивление изоляции: не менее 5000 МОм.

• Сопротивление контакта: до 1–2 мОм, в зависимости от исполнения и источника.

• Климатическое исполнение: УХЛ.

• Тип: негерметичный соединитель.

Конструкция и применение

Это цилиндрический разъем для объемного монтажа, который используют в промышленной аппаратуре, блоках питания, приборах и других устройствах, где важны прочность, простота сочленения и высокая токовая нагрузка. Контакты в этой серии — гнездового типа, а соединение выполняется резьбовым способом.

На что обратить внимание

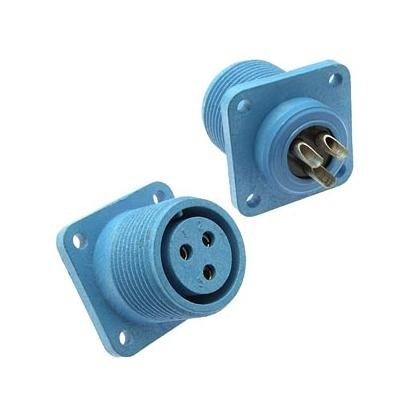

В обозначении часто встречается буква Н , и она указывает на никелевое покрытие контактов; без этой буквы контакты обычно с серебряным покрытием. Встречаются и варианты с индексом -М , где корпус выполнен из пластмассы.

Мы можем отдельно расшифровать именно полную маркировку ШР20П3ЭГ7Н по каждой букве и цифре.
