Назначение

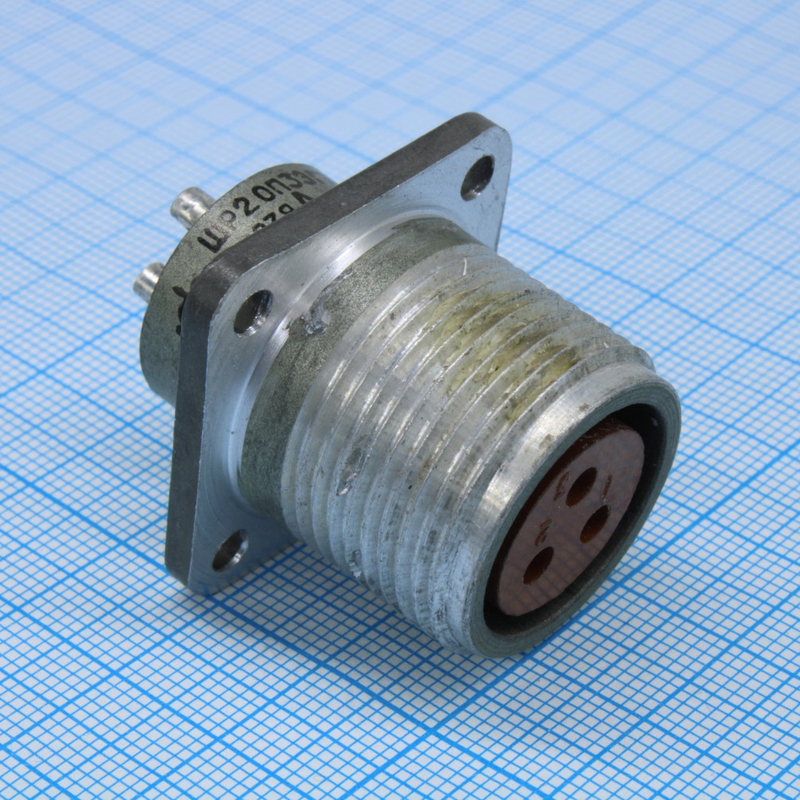

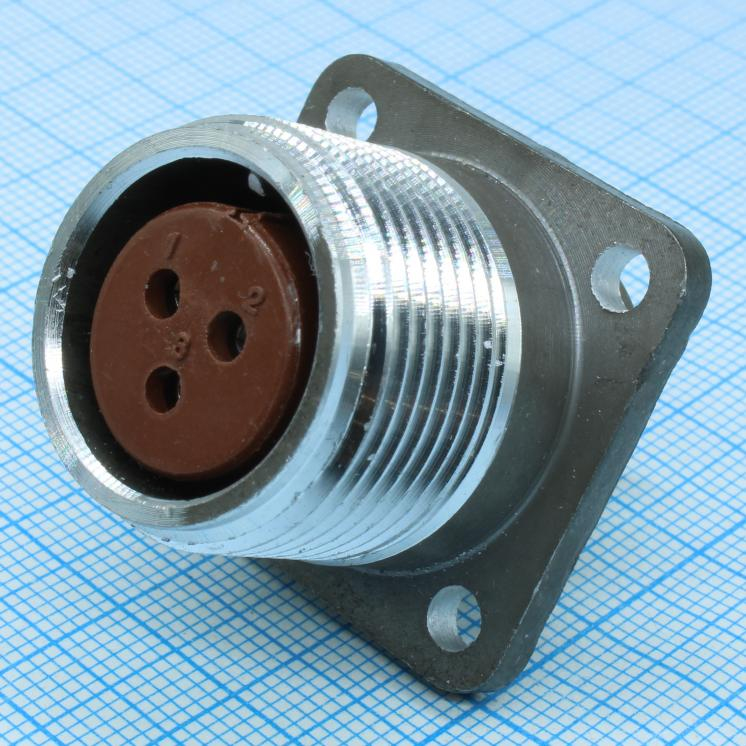

ШР20П3ЭГ7 — приборная розетка соединителя ШР20, предназначенная для работы в электрических цепях постоянного и переменного тока. Соединитель может применяться в диапазоне частот до 3 МГц при напряжении до 850 В. Он относится к группе цилиндрических низкочастотных разъёмов и состоит из двух частей: вилки и розетки. Рассматриваемая позиция — розетка. Артикул товара — 9122, категория — ШР20.

Розетка используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. В характеристиках товара указана приемка «5».

Подтверждённые особенности

Ключевые параметры соединителя приведены в описании товара и характеризуют электрические и конструктивные свойства розетки.

• Количество контактов — 3.
• Диаметр контактов — 2,5 мм.
• Максимальная токовая нагрузка на одиночный контакт — до 25 А.
• Общая максимальная токовая нагрузка на соединитель — до 75 А.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Максимальная рабочая температура — +60 °C.
• Минимальная рабочая температура — −60 °C.
• Корпус розетки изготовлен из пластмассы.
• Контакты могут иметь никелевое или серебряное покрытие.
• Метод монтажа — пайка.
• Сочленение соединителя осуществляется с помощью резьбы.
• Проходной диаметр розетки — 24 мм.
• Условный размер соединителя — 20 мм.
• Размеры корпуса — 22 ±0,1 мм на 30 мм.

Конструкция и подключение

Розетка предназначена для подключения экранированных или неэкранированных кабелей. Пластмассовый корпус и резьбовое сочленение обеспечивают механическое соединение частей разъёма, а пайка используется как метод монтажа контактов. Контакты могут иметь никелевое или серебряное покрытие, что указано в описании товара.

Применение

Соединитель ШР20П3ЭГ7 применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. В описании товара указано использование в различных областях, включая промышленное оборудование и научные приборы. Розетка подходит для подключения экранированных или неэкранированных кабелей и может использоваться в цепях постоянного и переменного тока в заявленных электрических и температурных пределах.

При выборе учитывают количество контактов, диаметр контактов, токовую нагрузку, сопротивление контакта и изоляции, рабочие температуры, способ монтажа и габаритные размеры. Для данной позиции в характеристиках указана приемка «5». Производитель в предоставленных данных не указан.
