Назначение

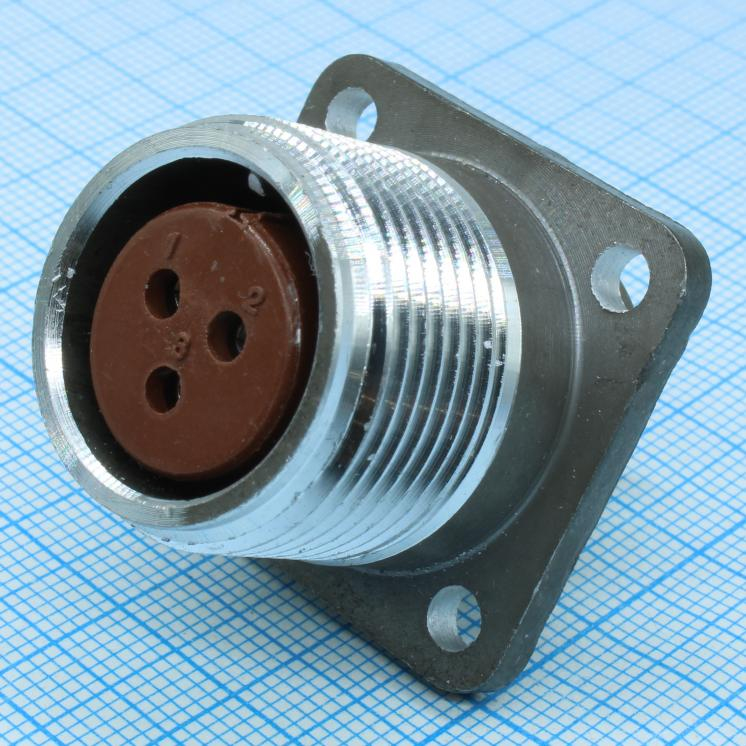

ШР20П3ЭГ7 — приборная розетка из категории ШР20 с артикулом 9121. Изделие предназначено для работы в электрических цепях постоянного и переменного тока, а также для соединения и разъединения электрических цепей. В линейке соединителей данного типа предусмотрены вилка и розетка; рассматриваемое исполнение является розеткой. Конструкция выполнена в цилиндрической форме и рассчитана на объёмный монтаж с резьбовым соединением.

Производитель в предоставленных данных о товаре не указан. Краткое описание из каталога также отсутствует, поэтому ниже приведены сведения, подтверждённые имеющимся описанием изделия.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 3.
• Диаметр контактов — 2,5 мм.
• Максимальная токовая нагрузка на одиночный контакт — до 25 А.
• Общая максимальная токовая нагрузка — до 75 А.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Частотный диапазон — до 3 МГц.

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава, изоляторы — из прессматериала карболит. Контакты могут иметь покрытие из никеля или серебра в зависимости от маркировки. Резьбовое соединение обеспечивает механическую фиксацию при объёмном монтаже. Такое исполнение применяется в составе электро- и радиоаппаратуры, где требуется разъёмное подключение цепей.

Условия эксплуатации

• Температурный диапазон — от -60 °C до +60 °C.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контакта — не более 1 мОм.
• Количество циклов соединения и разъединения — до 500.

Применение

Соединители типа ШР20П3ЭГ7 применяются в электро- и радиоаппаратуре для соединения и разъединения электрических цепей. Их используют в различных областях, включая промышленность и научные исследования. Изделие подходит для условий с повышенными требованиями к механической прочности и устойчивости к внешним воздействиям, что подтверждается заявленными характеристиками корпуса, контактов и условиями эксплуатации.

При подборе розетки следует учитывать количество контактов, диаметр контактов, токовую нагрузку, рабочее напряжение и частотный диапазон. Для данного исполнения заявлены 3 контакта диаметром 2,5 мм, нагрузка до 25 А на контакт и до 75 А суммарно, напряжение до 850 В амплитудного значения и частота до 3 МГц. Температурный диапазон от -60 °C до +60 °C и ресурс до 500 циклов соединения и разъединения определяют область применения изделия в составе электрических и радиотехнических устройств.
