Назначение

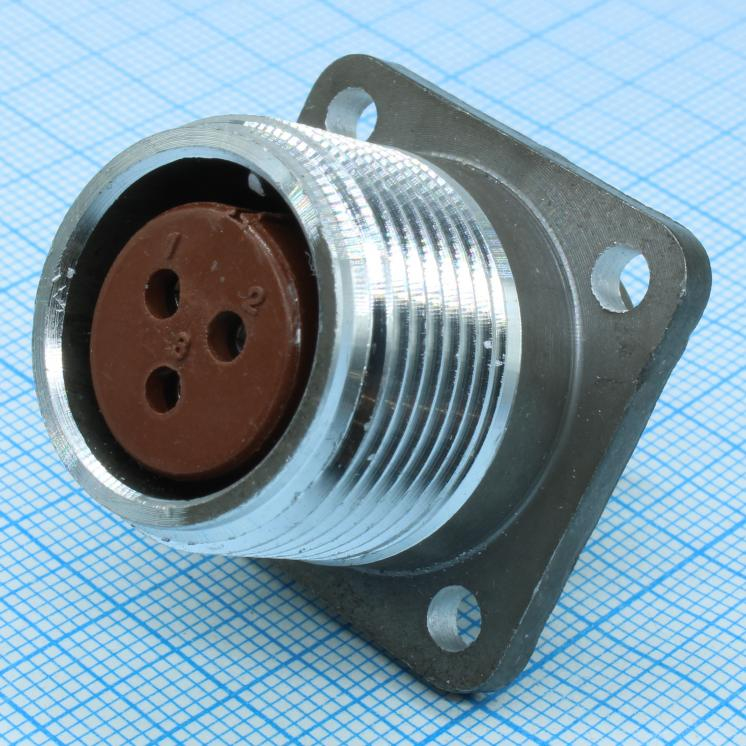

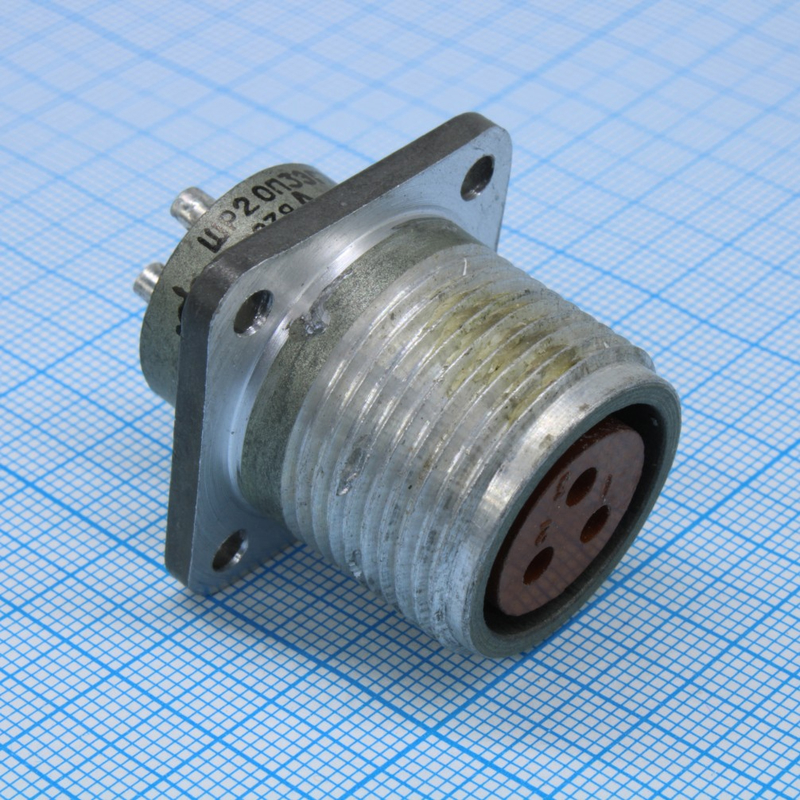

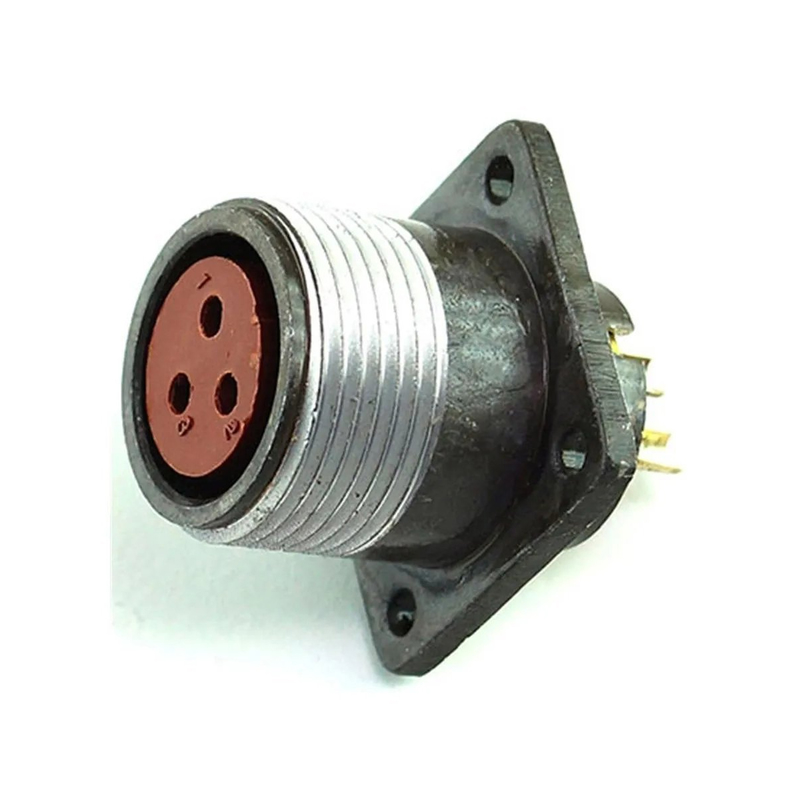

ШР20П3ЭГ7 — приборная (блочная) розетка серии ШР, предназначенная для надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации проводов, кабелей, узлов и блоков, в том числе в составе сварочных генераторов и регулировочных резисторов.

Розетка подходит как для внутреннего, так и для наружного монтажа — при условии защиты от пыли и влаги. Климатическое исполнение УХЛ допускает эксплуатацию в условиях вибрации и ускорений, что делает её пригодной для аппаратуры, работающей в подвижных и нагруженных конструкциях.

Конструктивные особенности

Контактная система

Розетка оснащена тремя контактами в виде трубчатых разрезных гнёзд диаметром 2,5 миллиметра, изготовленных из бронзы марки БрОЦ4-3. Присоединение проводов выполняется пайкой; сечение каждого провода может составлять до 3 квадратных миллиметров.

Корпус и изоляция

Корпус розетки выполнен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3. Проходной диаметр корпуса составляет 24 миллиметра, что определяет габаритные возможности установки изделия в блок или панель.

Технические характеристики

• Количество контактов — 3, диаметр контакта — 2,5 миллиметра, материал — бронза БрОЦ4-3;
• Рабочий ток на контакт — 25 ампер, максимально допустимый — 35 ампер;
• Рабочее напряжение — до 850 вольт постоянного или переменного тока частотой до 3 мегагерц;
• Сечение подсоединяемых проводов — до 3 квадратных миллиметров, способ присоединения — пайка;
• Количество соединений — 500 циклов;
• Наработка — 1000 часов, срок хранения — 15 лет;
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, допустимый перегрев контактов — до плюс 110 градусов Цельсия;
• Линейное ускорение — до 2000 метров на секунду в квадрате;
• Корпус — алюминиевый сплав АЛ-11, изоляторы — карболит К-211-3, проходной диаметр — 24 миллиметра.

Условия эксплуатации и ресурс

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия; кратковременно допускается перегрев контактов до плюс 110 градусов Цельсия. Розетка выдерживает вибрационные нагрузки и линейные ускорения до 2000 метров на секунду в квадрате.

Заявленный ресурс составляет 500 циклов соединения и разъединения при наработке 1000 часов. Срок хранения изделия — 15 лет, что позволяет формировать запас комплектующих для ремонтных и сборочных работ без потери эксплуатационных свойств.

Применение при монтаже

Розетка устанавливается в блоках, панелях и корпусах электро- и радиоаппаратуры и служит ответной частью соединения для подключения кабелей и жгутов. При наружном монтаже место установки должно быть защищено от прямого воздействия пыли и влаги. Подключение проводов производится пайкой с соблюдением допустимого сечения и токовой нагрузки на каждый контакт.

Приёмка и обозначение

Розетка ШР20П3ЭГ7 выпущена в 2024 году и прошла приёмку отдела технического контроля (ОТК). Артикул изделия — 51132, категория — ШР. Сведения о производителе в предоставленных данных не указаны.
