ШР20П3ЭГ7 РОЗЕТКИ 90г «5»
Технические характеристики

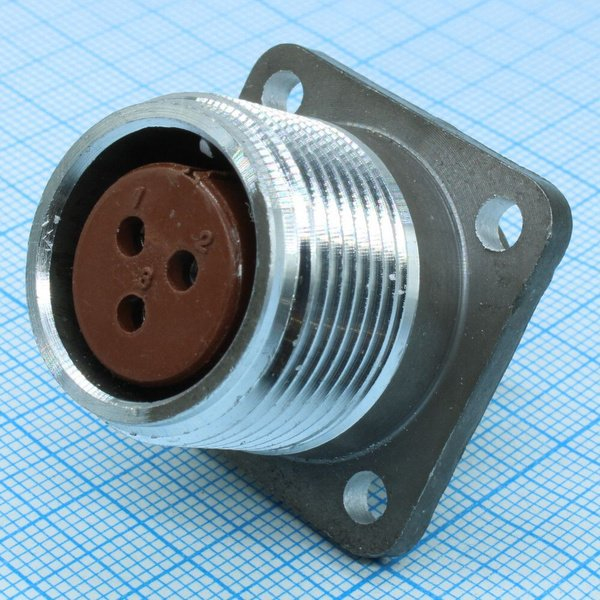

ШР20П3ЭГ7 розетка
ШР20П3ЭГ7 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения в электрических цепях.
Описание
Соединители ШР20П3ЭГ7 используются в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В. Это блочная (приборная) часть без патрубка, которая сочленяется с кабельной вилкой по резьбе с одношпоночной поляризацией корпусов.
Розетка имеет 3 контакта диаметром 2,5 мм, предназначенных для пайки и подсоединения проводов сечением до 3 мм². Покрытие контактов — серебро или никель, что обеспечивает низкое сопротивление (не более 1–2,5 мОм).
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество контактов | 3 |
| Рабочий ток на контакт | 25 А |
| Максимальная токовая нагрузка на контакт | 35 А |
| Рабочая температура | от -60 до +60 °C |
| Сопротивление изоляции | не менее 5000 МОм |
| Вибрация (синусоидальная) | 1–5000 Гц, до 300 м/с² |
| Количество сочленений-расчленений | 500 |
| Климатическое исполнение | УХЛ |
Структура обозначения
ШР — тип соединителя; 20 — условный размер корпуса; П — приборная часть без патрубка; 3 — число контактов; Э — гайка для экранированного кабеля; Г — розетка; 7 — сочетание контактов.
