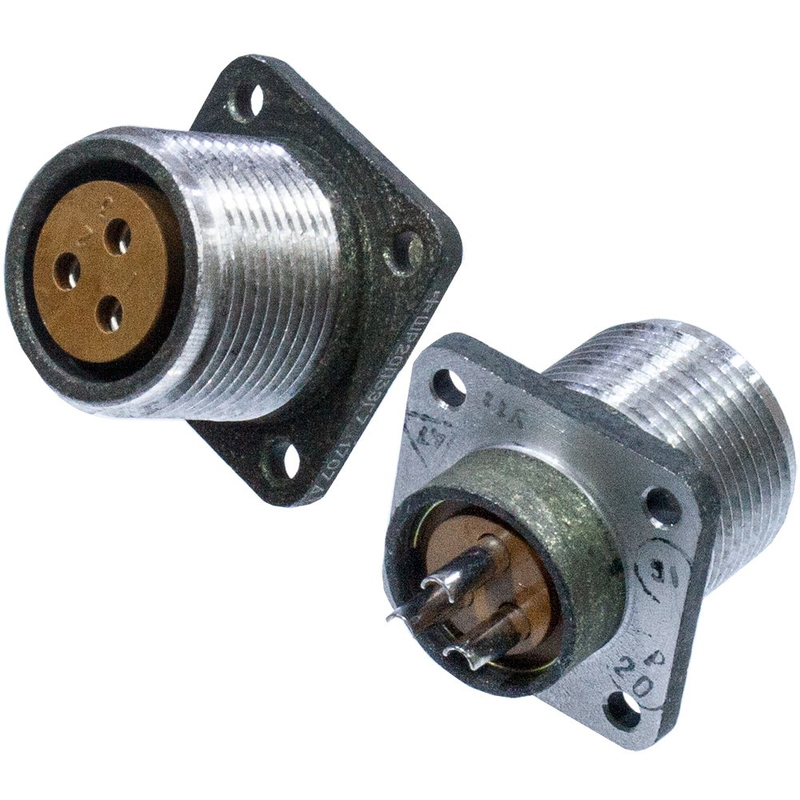

ШР20П3ЭГ7 (КШ) 11г представляет собой приборную розетку серии ШР — негерметичный цилиндрический разъем с 3 контактами.

Характеристики

• Тип разъема: Цилиндрический, негерметичный
• Количество контактов: 3
• Тип контакта: Гнездо (розетка)
• Номинальное рабочее напряжение: до 700 В (постоянный ток), до 500 В (переменный ток, амплитудное значение)
• Номинальный рабочий ток на контакт: до 10 А
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях)
• Диапазон рабочих температур: от -60°C до +100°C
• Механическая износостойкость: не менее 500 циклов сочленений-расчленений
• Степень защиты (IP): IP40 (в расчлененном состоянии)
• Способ монтажа: Панельный (приборный)
• Тип присоединения проводников: Пайка

Применение

Предназначена для соединения и разъединения электрических цепей в широком спектре электро- и радиоаппаратуры, включая:

• Радиоэлектронная и радиотехническая техника
• Авиационная и аэрокосмическая техника (для внутренней аппаратуры)
• Контрольно-измерительная аппаратура
• Промышленное оборудование и системы автоматизации
• Средства связи и телекоммуникации
• Медицинская техника

Используется с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока (частотой до 3 МГц), подходит для внутреннего монтажа, а также для наружного при условии обеспечения защиты от прямого воздействия пыли и влаги.

Маркировка

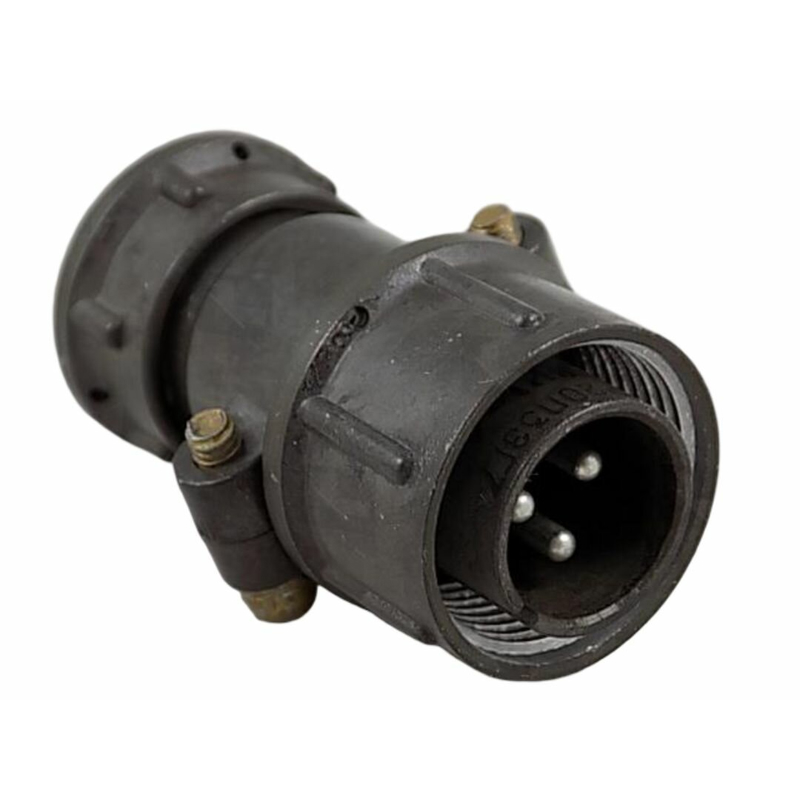

Обозначение расшифровывается как: ШР (тип), 20 (размер корпуса), П (приборная без патрубка), 3 (количество контактов), Э (экранированный вывод), Г ( розетка ), 7 (сочетание контактов); (КШ) указывает на возможную кабельную модификацию, 11г — вероятно, год или вариант исполнения.
