Назначение

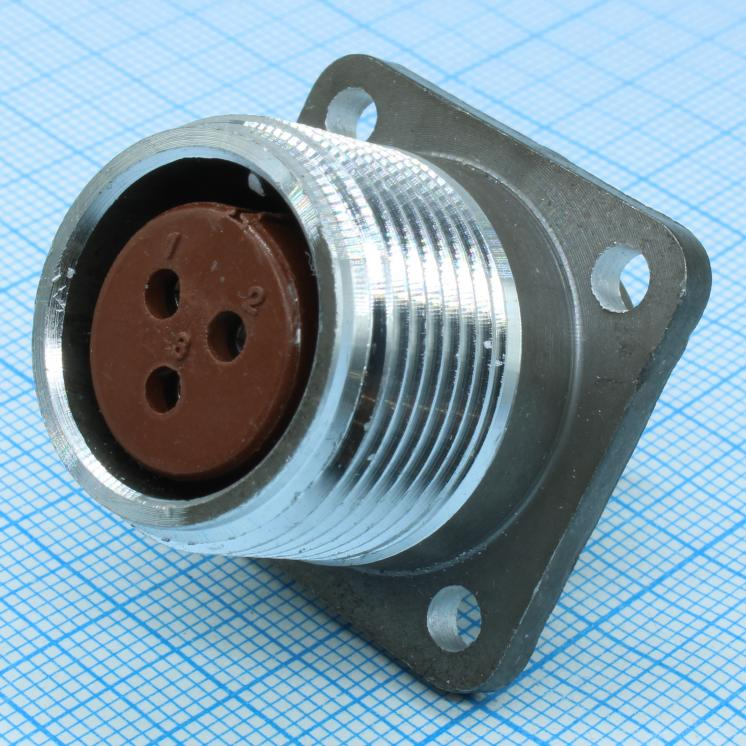

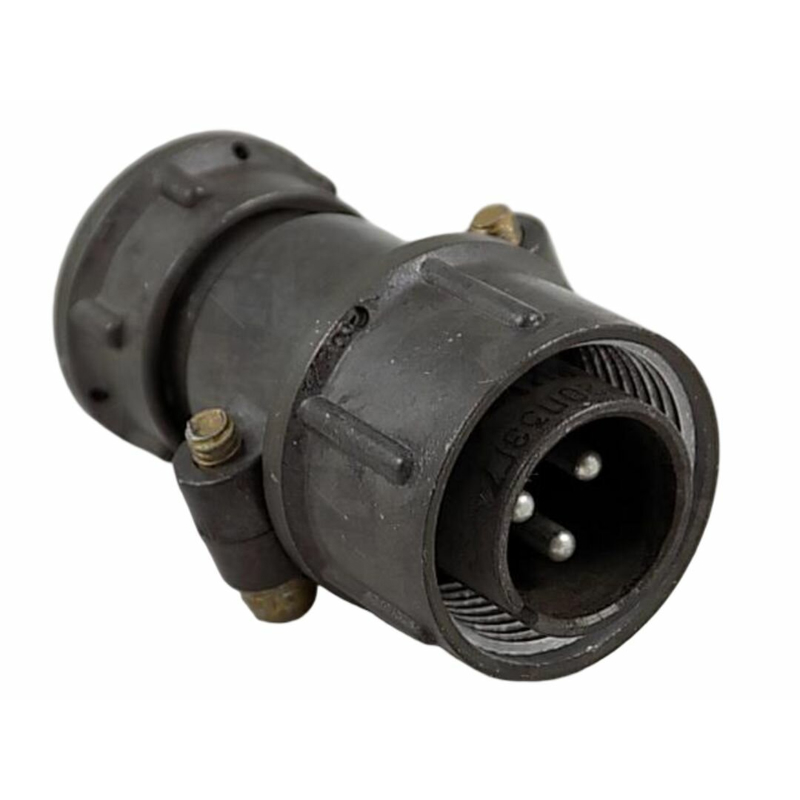

ШР20П3ЭГ7-К — блочная (приборная) розетка цилиндрического негерметичного соединителя серии ШР. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Блочное исполнение означает отсутствие кабельного патрубка: такая розетка применяется в составе приборов, блоков и стационарного оборудования. Ответной частью служит вилка серии ШР; вилка может быть кабельной с прямым патрубком для экранированного кабеля. Артикул товара — 9127.

Подтверждённые технические особенности

В описании товара приведены следующие характеристики соединителя:

• Количество контактов — 3 шт.
• Диаметр контактов — 2,5 мм.
• Максимальная токовая нагрузка на одиночный контакт — до 25 А; в отдельных источниках указано до 35 А.
• Общая максимальная токовая нагрузка — до 75 А.
• Материал контактов — серебро или никель.
• Тип соединения — резьбовой.
• Климатическое исполнение — УХЛ.
• Масса розетки — не более 31 г; масса вилки — не более 45 г.

Розетка относится к негерметичным соединителям, поэтому её не следует рассматривать для цепей и сред, где требуется герметичность. Резьбовое соединение обеспечивает механическую фиксацию ответных частей. Исполнение УХЛ указывает на пригодность для соответствующих климатических условий эксплуатации.

Приёмка и изготовитель

Для товара указана приёмка «5». По сведениям, приведённым в имеющемся описании, разъём производится компанией Элекон. В поле «Производитель» товарные данные отдельно не указаны.

Применение

Разъёмы серии ШР, включая ШР20П3ЭГ7-К, применяются в различных электрических устройствах. В описании товара отдельно отмечены:

1. Сварочное оборудование.
2. Регулировочные генераторы.
3. Другие электрические устройства, где требуется цилиндрическое разъёмное соединение с резьбовой фиксацией.

Соединитель обеспечивает подключение экранированных или неэкранированных кабелей через соответствующую ответную вилку. Блочная розетка без патрубка удобна для установки в приборах и блоках, где кабельный вывод выполняется со стороны вилки.

Особенности подбора и эксплуатации

При подборе ответной части следует учитывать количество контактов, диаметр контактов 2,5 мм, резьбовой тип соединения и допустимые токовые нагрузки. Для данного исполнения заявлены 3 контакта и максимальная нагрузка до 25 А на одиночный контакт, а в отдельных источниках — до 35 А. Суммарная нагрузка по описанию достигает 75 А.

Поскольку розетка негерметична, при эксплуатации важно учитывать условия среды и не предъявлять к изделию требований по влагозащите, которые в описании не заявлены. Масса розетки не превышает 31 г, что следует учитывать при компоновке блока. Для соединения используется ответная вилка серии ШР; сведения о её включении в комплект поставки в приведённых данных отсутствуют.
