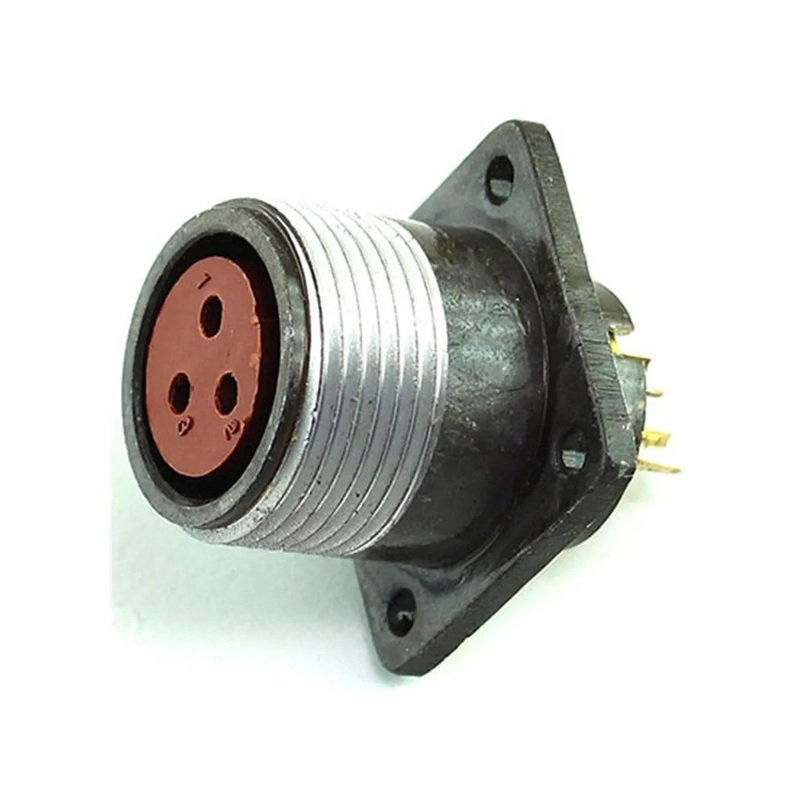

ШР20П3ЭГ7 — это трехконтактный негерметичный приборный соединитель серии ШР с прямым выводом под экранированный кабель, без патрубка. Он относится к группе цилиндрических низкочастотных низковольтных разъемов.

Расшифровка обозначений

• ШР – тип соединителя (штепсельный разъем негерметичный)

• 20 – условный размер корпуса

• П – конструктивное исполнение для приборной части (без патрубка)

• 3 – количество контактов

• Э – вид концевой гайки для экранированного кабеля

• Г – вид контактов ( розетка )

• 7 – обозначение сочетания контактов

Технические характеристики :

• Соединитель обеспечивает соединение трех контактов диаметром 2,5 мм.

• Рабочее напряжение не более 850 В.

• Максимальная токовая нагрузка на одиночный контакт до 25-35 А.

• Максимальная общая токовая нагрузка на соединитель 75 А.

• Сопротивление контакта не более 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

• Минимальная наработка 1000 часов.

• Количество сочленений-расчленений 500.

• Диапазон частот синусоидальной вибрации: 1-5000 Гц.

• Ускорение синусоидальной вибрации 300 м/с2.

• Допустимое сечение присоединяемых проводников – не более 3 мм2.

• Максимальное количество перепаек - не больше 3.

Корпусные детали изготовлены из алюминиевого сплава АЛ-11. Материалом изоляторов служит прессматериал карболит К-211-3. Гнезда контактов розетки ШР – трубчатые разрезные, из бронзы БрОЦ4-3. Покрытие контактов - серебро, либо никель (при наличии в конце маркировки разъёма буквы «Н»).

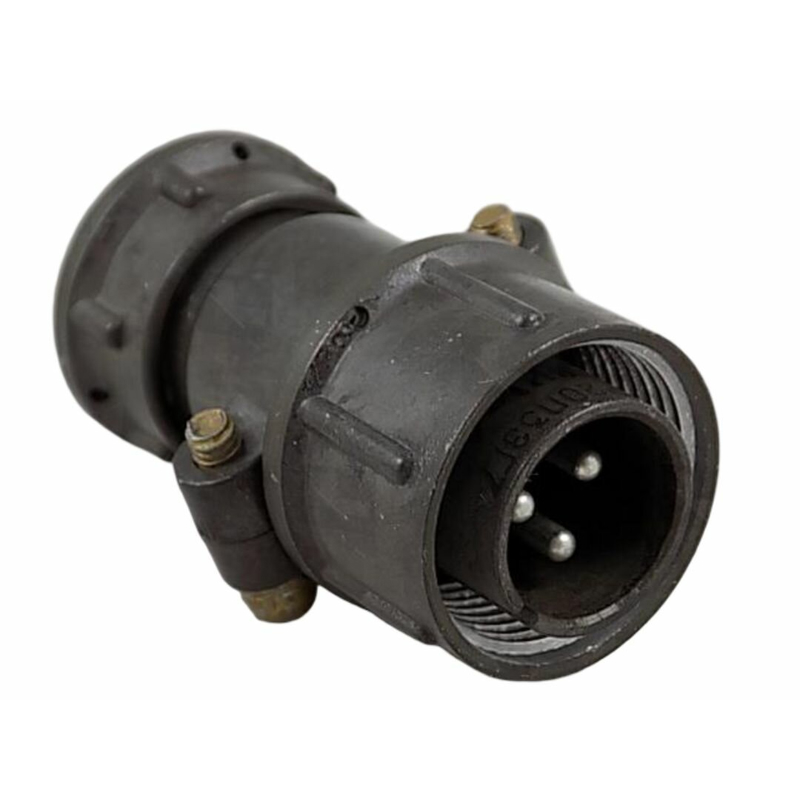

Ответной частью для розетки приборной ШР20П3ЭГ7 является вилка кабельная ШР20П3ЭГ7. Кабельные и приборные части разъёмов между собой не сочленяются.
