Назначение и конструкция

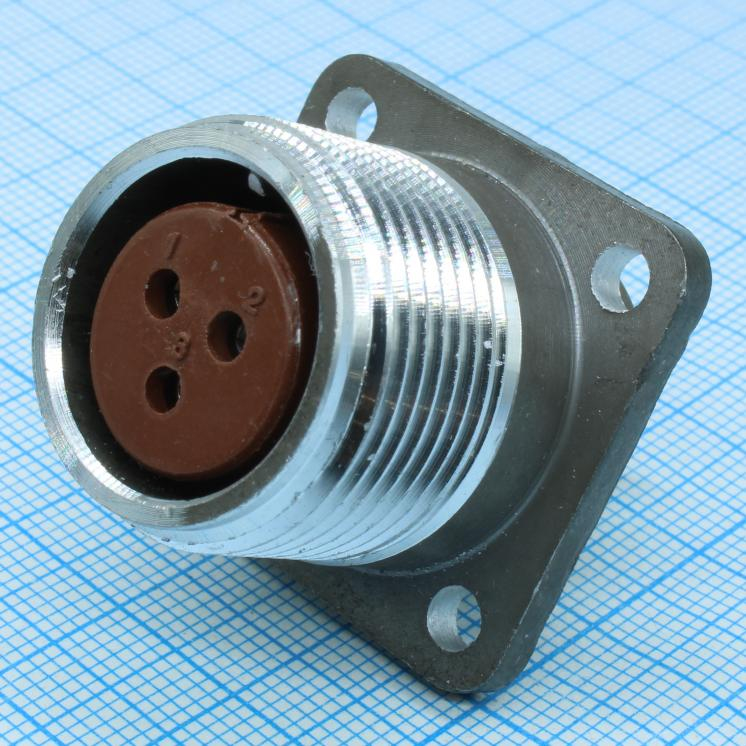

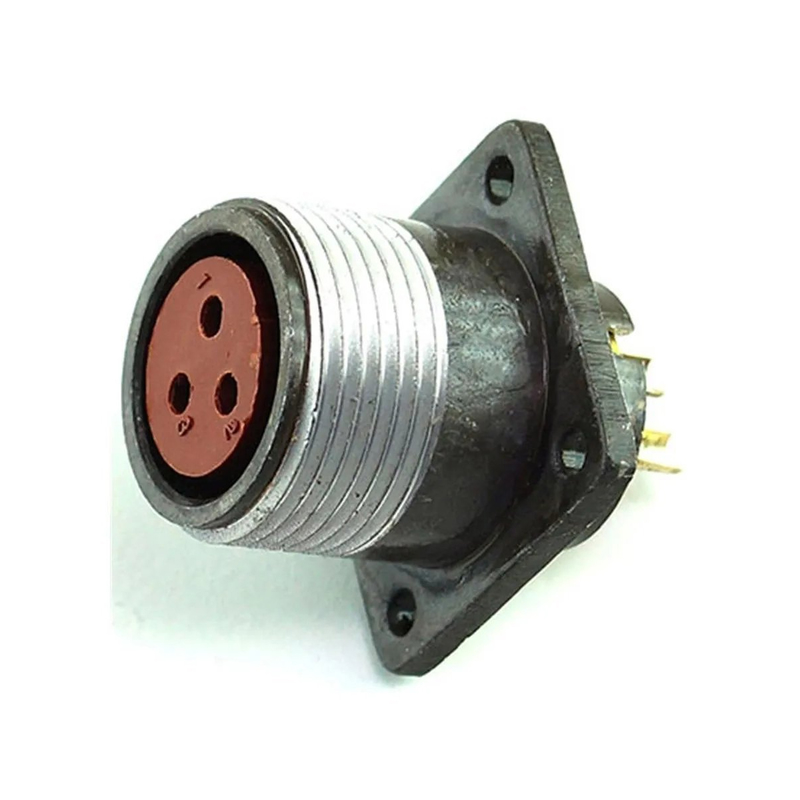

ШР20П3ЭГ7-К (артикул 9125) — цилиндрический низкочастотный разъём серии ШР20. Это блочная, или приборная, розетка без патрубка, предназначенная для экранированных кабелей. Разъём применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Соединитель имеет разъёмную конструкцию и состоит из двух частей — вилки и розетки. Описываемая блочная часть монтируется пайкой. В конструкции предусмотрены резьбовое соединение и одношпоночная поляризация корпусов, что определяет способ стыковки и ориентацию ответных частей.

Технические особенности

• Число контактов: 3 контакта диаметром 2,5 миллиметра.
• Электрические параметры: рабочее напряжение — до 850 В; токовая нагрузка — до 25 А на контакт, максимально — до 35 А.
• Частотный диапазон: цепи постоянного и переменного тока частотой до 3 МГц.
• Покрытие контактов: серебро или никель.
• Присоединение: резьбовое соединение, одношпоночная поляризация корпусов; исполнение с гайкой для экранированного кабеля.
• Климатическое исполнение: УХЛ, что допускает внутренний и наружный монтаж при защите от пыли и влаги.

Условия эксплуатации

• Температура: от минус 60 до плюс 60 градусов Цельсия; допускается перегрев контактов до плюс 110 градусов Цельсия.
• Вибрация: синусоидальная в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Ударные нагрузки: до 5000 метров на секунду в квадрате.
• Наработка: минимальная наработка — 1000 часов; количество сочленений-расчленений — 500; срок сохраняемости — 15 лет.
• Атмосферное давление: от 1,3, умноженного на 10 в минус четвёртой степени, паскаля.

Расшифровка обозначения

• ШР — тип соединителя.
• 20 — условный размер корпуса.
• П — блочное исполнение без патрубка.
• 3 — количество контактов.
• Э — гайка для экранированного кабеля.
• Г — розетка.
• 7 — сочетание контактов.
• К — уточнение исполнения, кабельное экранированное.

Применение

Разъём ШР20П3ЭГ7-К применяется для коммутации экранированных кабелей в составе электрических цепей постоянного и переменного тока частотой до 3 МГц. Блочное исполнение без патрубка позволяет устанавливать розетку на приборы и блоки, а пайка обеспечивает присоединение проводников. Исполнение с гайкой для экранированного кабеля и климатическое исполнение УХЛ допускают использование при внутреннем и наружном монтаже с защитой от пыли и влаги.

Соединитель рассчитан на рабочее напряжение до 850 В и токовую нагрузку до 25 А на контакт при максимальном значении до 35 А. Указанные температурные, вибрационные и ударные параметры определяют область применения в цепях, где требуются цилиндрические низкочастотные разъёмы серии ШР20 с тремя контактами диаметром 2,5 миллиметра.
