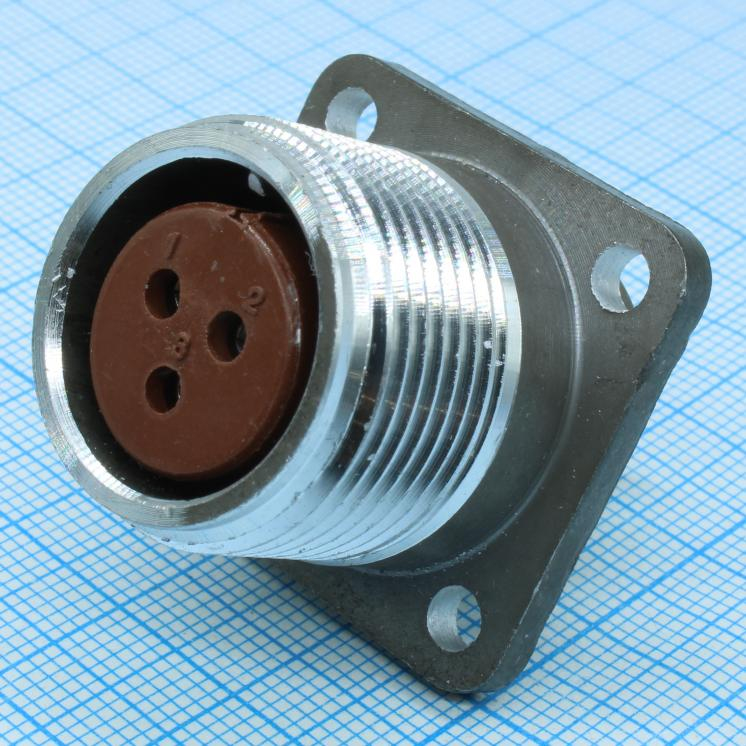

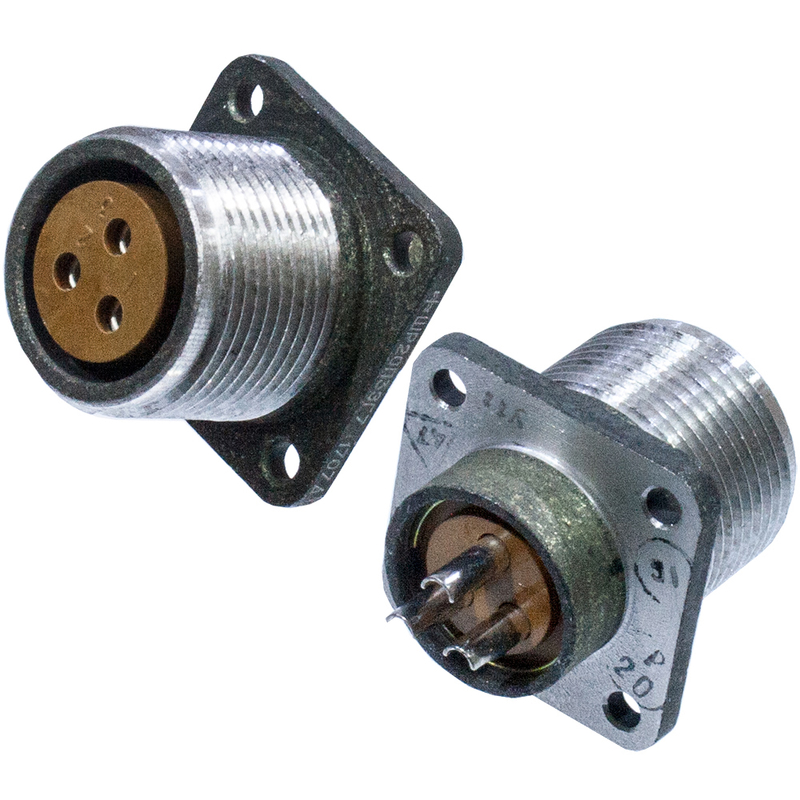

ШР20П3ЭГ7: назначение и особенности разъёма

ШР20П3ЭГ7 — электрический соединитель серии ШР, предназначенный для создания надёжных разъёмных соединений в цепях промышленного, измерительного и специального оборудования. Такие разъёмы применяют там, где важны устойчивость контакта, удобство монтажа и возможность быстро отсоединять кабельные линии при обслуживании техники.

Разъём используется для передачи электрических сигналов и питания между отдельными узлами устройств. Его конструкция рассчитана на многократное соединение и разъединение без необходимости пайки или демонтажа всей кабельной трассы.

Конструкция ШР20П3ЭГ7

Маркировка ШР20П3ЭГ7 помогает определить принадлежность изделия к серии и его конструктивное исполнение. Соединители данного типа традиционно включают корпус, контактную группу, элементы фиксации и изоляционные детали, обеспечивающие правильное взаимное расположение контактов.

Ключевые особенности конструкции:

• Прочный корпус для установки в составе оборудования.

• Контактная группа для надёжного подключения проводников.

• Разъёмное соединение, упрощающее сервисное обслуживание.

• Фиксация ответной части, предотвращающая случайное отсоединение.

• Защищённое расположение контактов внутри корпуса.

• Возможность применения в составе кабельных сборок и приборных панелей.

Исполнение ШР20П3ЭГ7 подбирают с учётом схемы подключения, типа ответной части, условий окружающей среды и требований конкретного проекта.

Где применяется разъём

Разъёмы серии ШР востребованы в областях, где оборудование должно работать стабильно при вибрациях, регулярных подключениях и длительной эксплуатации. ШР20П3ЭГ7 может использоваться в различных системах, включая:

• Промышленную автоматику и системы управления.

• Контрольно-измерительные приборы.

• Электротехнические шкафы и панели.

• Машиностроительное оборудование.

• Транспортные и специализированные технические комплексы.

• Лабораторные установки.

• Кабельные сборки для передачи сигналов и питания.

• Ремонт и модернизацию ранее установленного оборудования.

Такой соединитель особенно удобен в устройствах с модульной компоновкой. Например, при подключении внешнего блока датчиков к панели управления разъёмное соединение позволяет снять модуль для диагностики или замены, не разбирая всю систему.

Преимущества использования

Выбор ШР20П3ЭГ7 для электрического соединения может быть обусловлен несколькими практическими преимуществами:

• Упорядоченная коммутация проводов в оборудовании.

• Сокращение времени на монтаж и техническое обслуживание.

• Снижение риска ошибок при повторном подключении.

• Надёжная механическая фиксация сопрягаемых частей.

• Компактное размещение соединения в ограниченном пространстве.

• Удобство создания унифицированных кабельных интерфейсов.

• Поддержание ремонтопригодности аппаратуры.

Применение стандартизированных разъёмов также помогает сделать конструкцию оборудования более понятной для инженеров, монтажников и обслуживающего персонала.

Рекомендации по монтажу

Перед установкой ШР20П3ЭГ7 необходимо сверить маркировку изделия с технической документацией оборудования. Важно убедиться в совместимости с ответной частью, проверить число и назначение контактов, а также определить способ присоединения проводников.

При монтаже рекомендуется:

• Использовать проводники подходящего сечения и типа изоляции.

• Соблюдать схему распайки или обжима контактов.

• Не допускать механического натяжения кабеля у разъёма.

• Проверять правильность ориентации при соединении частей.

• Контролировать надёжность фиксации после подключения.

• Защищать контакты от загрязнения, влаги и повреждений.

• Выполнять периодический осмотр соединения при плановом обслуживании.

Грамотно установленный ШР20П3ЭГ7 обеспечивает стабильное электрическое соединение и упрощает эксплуатацию оборудования в течение всего срока службы.
