Назначение

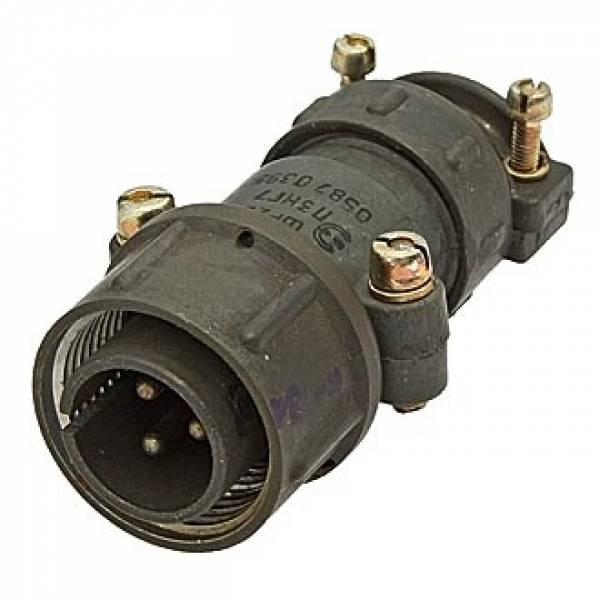

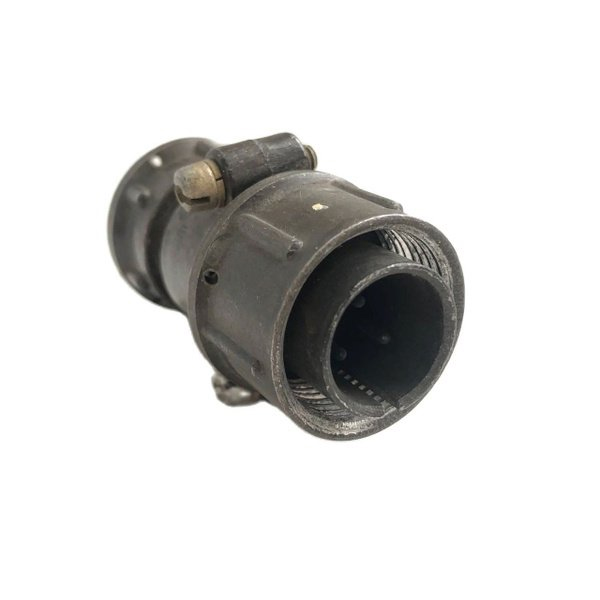

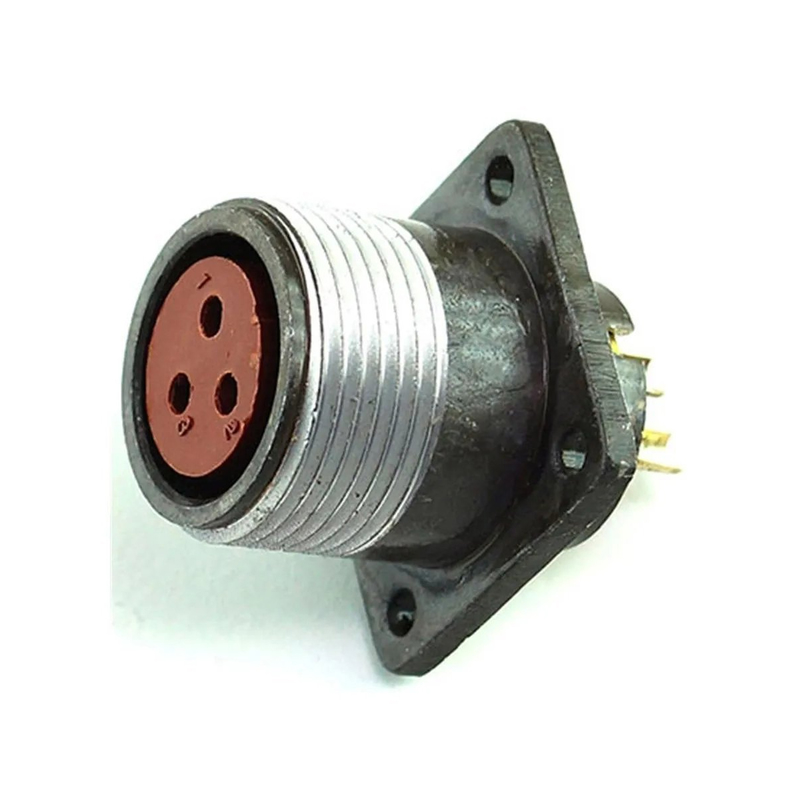

ШР20П3ЭГ6 — это кабельная вилка цилиндрического типа из серии ШР, выпускаемая НПО «Каскад». Изделие предназначено для присоединения экранированного кабеля с прямым патрубком и применяется в качестве соединителя общего назначения. Вилка входит в категорию ШР20 и поставляется под артикулом 51128. Партия, к которой относятся приведённые данные, изготовлена в 2024 году и прошла контроль отдела технического контроля предприятия-изготовителя.

Основное назначение изделия — коммутация электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Конструкция рассчитана на работу в составе приборов, блоков и стоек, где требуется надёжное разъёмное соединение кабеля с ответной частью.

Подтверждённые особенности и характеристики

Ниже перечислены параметры, заявленные для данной модели. Все значения относятся именно к исполнению ШР20П3ЭГ6 с тремя контактами.

• Количество контактов — 3, диаметр каждого контакта 1,5 мм, покрытие контактов серебряное.
• Рабочий ток — 10 А на каждый контакт, максимальный общий ток — 30 А.
• Максимальное напряжение постоянного тока — 850 В.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс сочленений-расчленений — 500 циклов.
• Наработка — не менее 1000 часов.
• Сохраняемость — 15 лет.
• Габаритные размеры — 56,1 на 37,1 на 29,5 мм.
• Способ монтажа — пайка, сочленение резьбовое, поляризация одношпоночная.
• Тип присоединяемого кабеля — экранированный, с прямым патрубком.

Сочетание серебряного покрытия контактов и низкого переходного сопротивления обеспечивает стабильность электрического соединения при многократной коммутации. Резьбовое сочленение и одношпоночная поляризация исключают неправильную стыковку вилки с ответной частью.

Условия эксплуатации

Вилка рассчитана на работу в климатическом исполнении УХЛ. Диапазон рабочих температур воздуха — от минус 60 до плюс 60 градусов Цельсия, допускается кратковременная смена температуры до плюс 110 градусов Цельсия. Пониженное атмосферное давление, при котором сохраняется работоспособность, составляет 0,13 миллипаскаля.

Механические нагрузки, которые выдерживает изделие, также нормированы:

• вибрация в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате;
• одиночные удары с ускорением 5000 метров на секунду в квадрате;
• многократные удары с ускорением 350 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Применение

ШР20П3ЭГ6 применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для цепей постоянного и переменного тока с частотой до 3 МГц. Изделие подходит как для внутреннего монтажа, так и для наружного размещения при условии защиты от пыли и воды. Типовые области использования — промышленная аппаратура и приборостроение, где требуется разъёмное соединение экранированного кабеля с тремя силовыми или сигнальными линиями.

Резьбовое крепление и поляризация упрощают сборку и снижают риск повреждения контактов при обслуживании. Паяное присоединение проводников обеспечивает надёжный электрический контакт, а экранированный патрубок позволяет сохранить целостность экрана кабеля на участке подключения.
