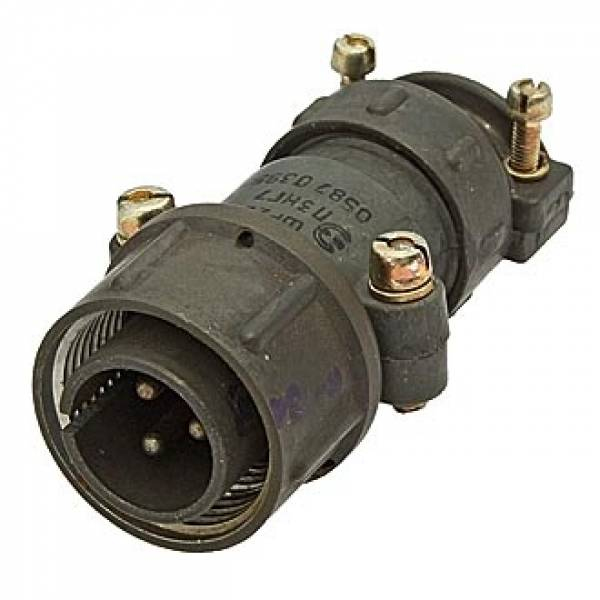

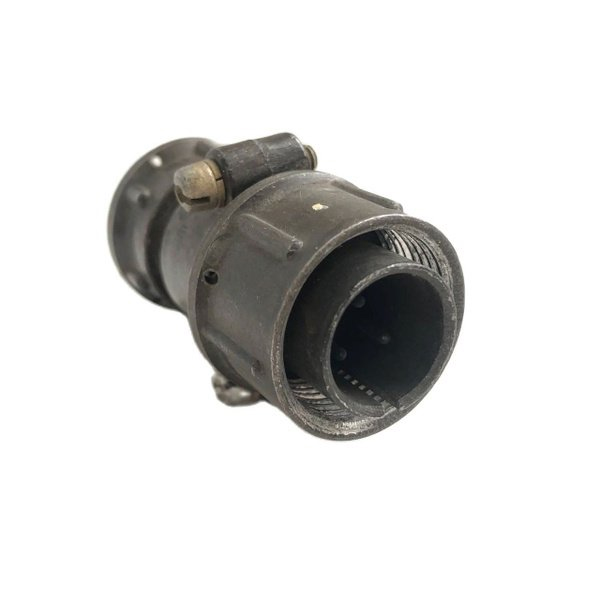

ШР20П3ЭГ6 — это кабельная вилка цилиндрического типа из серии штепсельных разъёмов ШР, предназначенная для соединения электрических цепей. Она выпускается в негерметичном исполнении с прямым патрубком для экранированного кабеля и используется в приборах 2013–2016 годов.

Применение

Применяется для соединения цепей постоянного и переменного тока (частотой до 3 МГц) в промышленной аппаратуре, приборостроении и радиоэлектронной технике. Подходит для внутреннего монтажа, а также наружного при дополнительной защите от пыли и влаги, в климатическом исполнении УХЛ.

Характеристики

• Количество контактов: 3, диаметром 1,5 мм.

• Рабочий ток на контакт: до 10 А (общий максимум 30 А).

• Максимальное напряжение: до 850 В (амплитудное).

• Диапазон температур: от ?60 °C до +60 °C (смена до +110 °C).

• Сопротивление контакта: не более 2,5 мОм; изоляции — не менее 5000 МОм. ?

• Монтаж: объёмный, пайкой; сочленение резьбовое с фиксацией гайкой.

• Вибрация: синусоидальная 1–5000 Гц, до 300 м/с?; удары до 5000 м/с?.

• Ресурс: 500 сочленений-расчленений, наработка 1000 ч, сохраняемость 15 лет.
