Назначение розетки ШР20П3ЭГ6

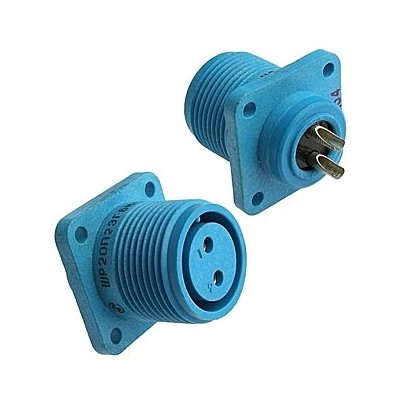

ШР20П3ЭГ6 розетка Каскад (2024 год, категория качества ОТК) — это приборная розетка без патрубка из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка обеспечивает быстрое и многократное соединение и разъединение проводов, кабелей, узлов и блоков, что делает её востребованной как в промышленной, так и в ремонтной практике.

Артикул изделия — 51129. Изделие относится к категории ШР20 и выпускается производителем Каскад. Конструкция без патрубка позволяет применять розетку в тех случаях, когда подключение кабеля выполняется непосредственно к контактной части, а не через патрубок для гибкого кабеля.

Подтверждённые технические особенности

Розетка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Сочленение резьбовое, поляризация корпусов — одношпоночная, что исключает неправильное подключение и повышает надёжность соединения. Покрытие контактов — серебро или никель, монтаж выполняется методом пайки.

Ключевые электрические и механические параметры:

• рабочий ток на контакт — до 10 А, общий ток — до 30 А;
• сопротивление контактов — не более 0,75 МОм;
• рабочая температура — от минус 60 до плюс 60 градусов Цельсия;
• стойкость к вибрации в диапазоне от 1 до 5000 Гц, а также к ударам и линейным нагрузкам;
• наработка — 1000 часов;
• ресурс сочленений-расчленений — 500 циклов;
• гарантированный срок хранения — 15 лет.

Категория качества ОТК подтверждает соответствие изделия техническим условиям НКЦС.434410.111ТУ или НКЦС.434410.504ТУ.

Применение и совместимость

Розетка подходит для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается также наружное применение при условии защиты от дождя, пыли и солнечного излучения. Такое сочетание свойств делает изделие пригодным для аппаратуры, работающей в широком диапазоне условий.

ШР20П3ЭГ6 совместима с вилками ШР, а также с соединителями типов 2РТТ и 2РТ-А. Это позволяет использовать розетку при замене вышедших из строя элементов и при комплектовании новых узлов без подбора нестандартных ответных частей.

Область применения

Изделие применяется в электрических цепях постоянного и переменного тока электро- и радиоаппаратуры: в блоках питания, пультах управления, измерительных приборах, а также в составе узлов и блоков, требующих разъёмного соединения. Благодаря резьбовому сочленению и одношпоночной поляризации розетка обеспечивает стабильный контакт при механических воздействиях.

Для корректной эксплуатации важно соблюдать предельные значения напряжения, тока и температуры, указанные выше, а также выполнять монтаж пайкой с учётом покрытия контактов. При соблюдении этих условий розетка ШР20П3ЭГ6 сохраняет рабочие характеристики в течение заявленной наработки и гарантированного срока хранения.
