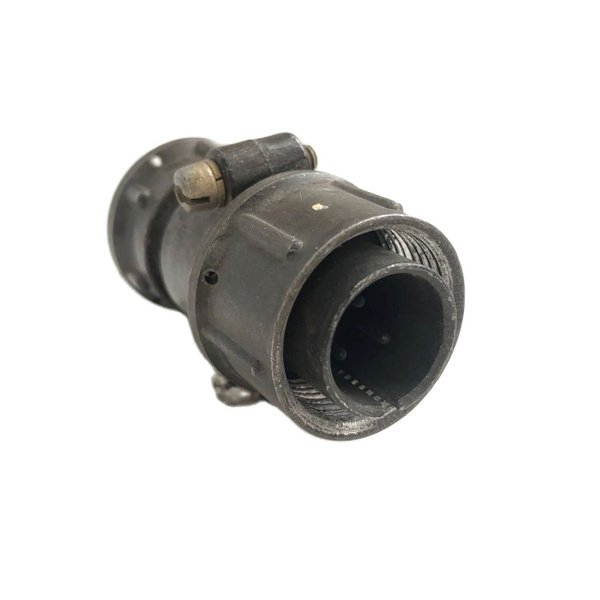

ШР20П3ЭГ6: надёжный трёхконтактный разъём для радио- и электрооборудования

ШР20П3ЭГ6 — цилиндрический низкочастотный разъём серии ШР, рассчитанный на стабильное соединение электрических цепей в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры. Исполнение с тремя контактами подходит для передачи питания, управляющих сигналов и подключения отдельных электрических линий в устройствах с повышенными требованиями к прочности соединения.

Разъём относится к негерметичным приборным соединителям. Он применяется для объёмного монтажа и обеспечивает резьбовое сочленение с ответной частью, что помогает надёжно фиксировать контактную пару при вибрациях, транспортировке и регулярном обслуживании оборудования.

Основные характеристики ШР20П3ЭГ6

Конструкция ШР20П3ЭГ6 включает три круглых контакта диаметром 1,5 мм. Рабочий ток для каждого контакта достигает 10 А, а рабочее напряжение — до 850 В для цепей постоянного и переменного тока. Такие параметры позволяют использовать соединитель в низкочастотных цепях с частотой до 3 МГц.

Контактная группа обычно выполняется из латуни с серебряным покрытием, а изолятор — из карболита. Серебрение помогает снизить переходное сопротивление и способствует устойчивому электрическому контакту при длительной эксплуатации.

Особенности конструкции

Маркировка ШР20П3ЭГ6 указывает на принадлежность изделия к линейке цилиндрических штепсельных разъёмов ШР. Данное исполнение представляет собой приборную розетку с прямым выводом под экранированный кабель и без патрубка. Условный размер корпуса — 20, проходной диаметр — 24 мм.

Ключевые конструктивные особенности:

• Три гнездовых контакта для подключения проводников.

• Одношпоночная поляризация корпуса, предотвращающая неправильное соединение ответных частей.

• Резьбовая фиксация, обеспечивающая устойчивость к механическим воздействиям.

• Возможность пайки проводов сечением до 1,93 мм².

• Алюминиевый корпус и карболитовый изолятор.

• Отсутствие герметизации, поэтому при наружной установке требуется защита от влаги и загрязнений.

Где применяется разъём

ШР20П3ЭГ6 используют в электрических и электронных системах, где важны ремонтопригодность, понятная распайка и механически прочное разъёмное соединение. Соединитель подходит для коммутации проводов, кабелей, функциональных блоков и узлов аппаратуры.

Типичные области применения:

• Промышленная автоматика и системы управления.

• Измерительные приборы и испытательные комплексы.

• Радиотехническое оборудование.

• Электропитание отдельных модулей и блоков.

• Системы связи и передачи низкочастотных сигналов.

• Оборудование, работающее при вибрационных и механических нагрузках.

• Ремонт, модернизация и восстановление аппаратуры с соединителями серии ШР.

Эксплуатационные преимущества

Разъём ШР20П3ЭГ6 рассчитан на эксплуатацию в широком температурном диапазоне от −60 °C до +60 °C. Для серии также заявлены стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц, ресурс до 500 циклов сочленения и расчётная минимальная наработка 1000 часов.

Благодаря резьбовому соединению и одношпоночной поляризации ШР20П3ЭГ6 удобен для оборудования, которое необходимо периодически подключать, отключать или обслуживать без риска ошибочной стыковки. При проектировании важно учитывать, что это негерметичное исполнение: в средах с пылью, влагой или прямым воздействием атмосферных факторов разъём нуждается в дополнительной защите.
