ШР20П2НШ6Н-М: кабельная розетка для надежного соединения цепей

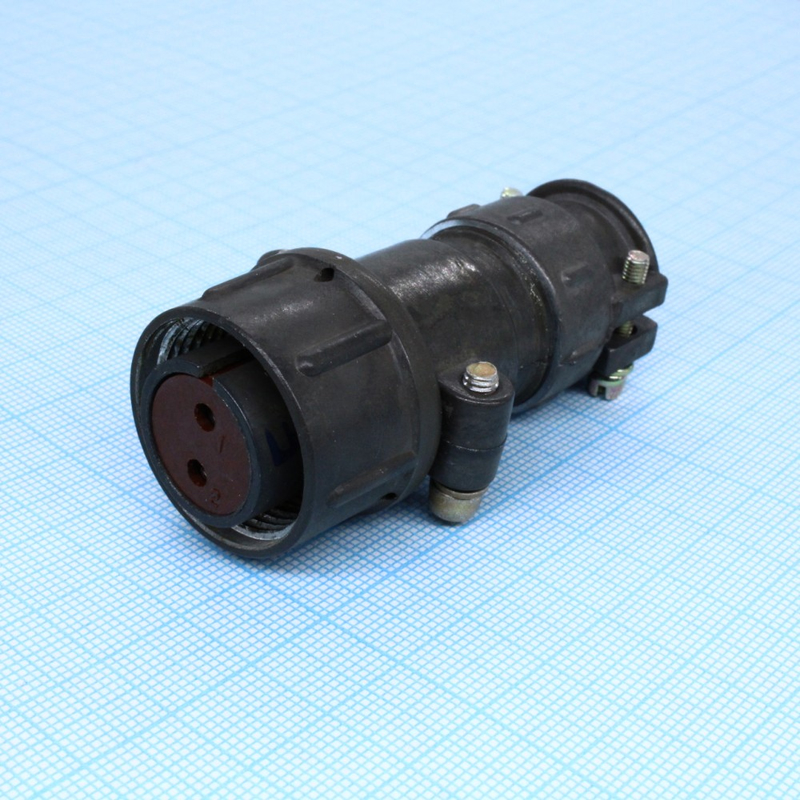

ШР20П2НШ6Н-М — цилиндрический низкочастотный штепсельный разъём серии ШР, выполненный в формате кабельной розетки. Изделие рассчитано на создание разъёмных электрических соединений в цепях постоянного и переменного тока, где важны механическая прочность, стабильный контакт и удобство многократного подключения оборудования.

Разъём имеет два гнездовых контакта диаметром 2,5 мм, пластмассовый корпус и прямой патрубок для ввода неэкранированного кабеля. Резьбовое сочленение с ответной частью и одношпоночная поляризация помогают исключить неверную ориентацию при подключении.

Расшифровка маркировки ШР20П2НШ6Н-М

Маркировка содержит ключевые конструктивные признаки соединителя:

Конструкция ШР20П2НШ6Н-М ориентирована на объёмный монтаж проводников пайкой. Контакты являются извлекаемыми, что может упростить обслуживание или замену контактной части при ремонте кабельной сборки.

Ключевые технические характеристики

Для разъёма ШР20П2НШ6Н-М обычно указываются следующие параметры:

• Количество контактов: 2.

• Тип контактов: гнездовые, круглые, извлекаемые.

• Диаметр каждого контакта: 2,5 мм.

• Максимальный ток на один контакт: до 25 А.

• Предельное рабочее напряжение: до 850 В.

• Сопротивление контакта: не более 2 мОм.

• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.

• Способ электрического монтажа: пайка.

• Способ механического соединения: резьбовое сочленение.

• Поляризация: одношпоночная.

• Материал изолятора и корпуса: пластмасса.

• Покрытие контактов: никелевое.

• Резьба накидной гайки: М24×1,5.

• Ориентировочные габариты: 67,7 × 29,5 × 37,1 мм.

• Масса: около 51 г.

Условия эксплуатации

ШР20П2НШ6Н-М относится к негерметичным соединителям. Это означает, что при использовании на открытом воздухе или в оборудовании с воздействием влаги, пыли, масел и агрессивных сред необходимо предусматривать дополнительную защиту кабельного ввода и зоны сочленения.

Разъём способен работать в диапазоне температур от −60 до +60 °C. Для него также указываются устойчивость к вибрации в диапазоне 1–5000 Гц с ускорением до 30 g, стойкость к многократным механическим ударам до 35 g и одиночным ударам до 500 g. Ресурс соединителя составляет до 500 циклов сочленения и расчленения, а минимальная наработка — 1000 часов.

Где применяется ШР20П2НШ6Н-М

Кабельная розетка ШР20П2НШ6Н-М подходит для изготовления разъёмных кабельных соединений в промышленном, измерительном и специализированном электрооборудовании. Типичные области применения включают:

• Шкафы управления, автоматики и телемеханики.

• Испытательные стенды и лабораторное оборудование.

• Источники питания и силовые низкочастотные цепи.

• Электромеханические установки с необходимостью быстрого отключения кабеля.

• Приборные и кабельные сборки, рассчитанные на эксплуатацию при вибрации и перепадах температур.

• Ремонт и модернизацию оборудования, использующего соединители серии ШР.

При подборе ответной части необходимо сверить тип разъёма, размер корпуса 20, число контактов, контактную схему, исполнение патрубка, тип корпуса и способ поляризации. Соединители серии ШР могут быть взаимосочленяемыми с отдельными сериями 2РТ-А, 2РТТ и ШРГ при полном соответствии исполнений и контактных схем.

Особенности монтажа

Перед монтажом ШР20П2НШ6Н-М рекомендуется проверить сечение подключаемого кабеля, допустимую токовую нагрузку цепи и качество пайки. Важно не перегревать изолятор при пайке, обеспечить механическую фиксацию кабеля в патрубке и исключить натяжение проводников на контактах.

Для токовых цепей до 25 А на контакт следует учитывать не только номинал разъёма, но и реальные условия работы: длительность нагрузки, нагрев внутри корпуса оборудования, сечение жил, качество обжима или пайки, а также число одновременно нагруженных контактов. При наружном применении разъём требует конструктивной защиты от прямого попадания воды и загрязнений, поскольку исполнение является негерметичным.
