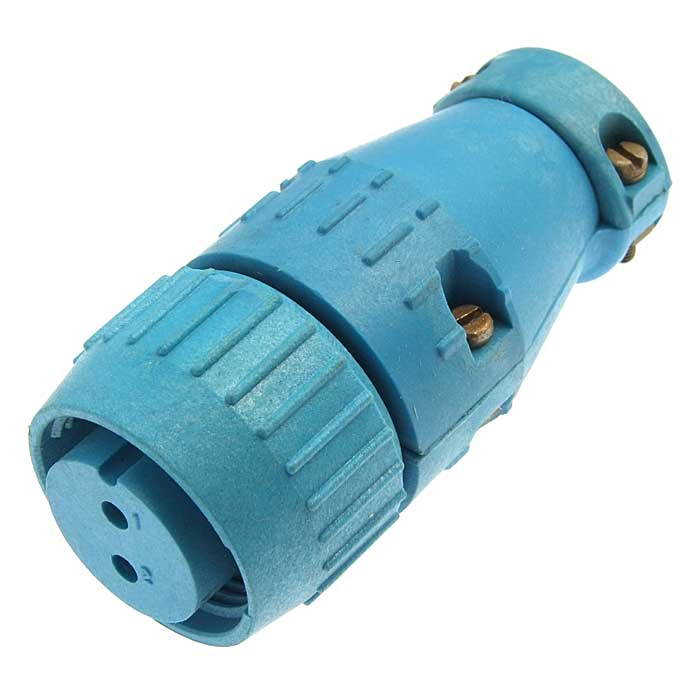

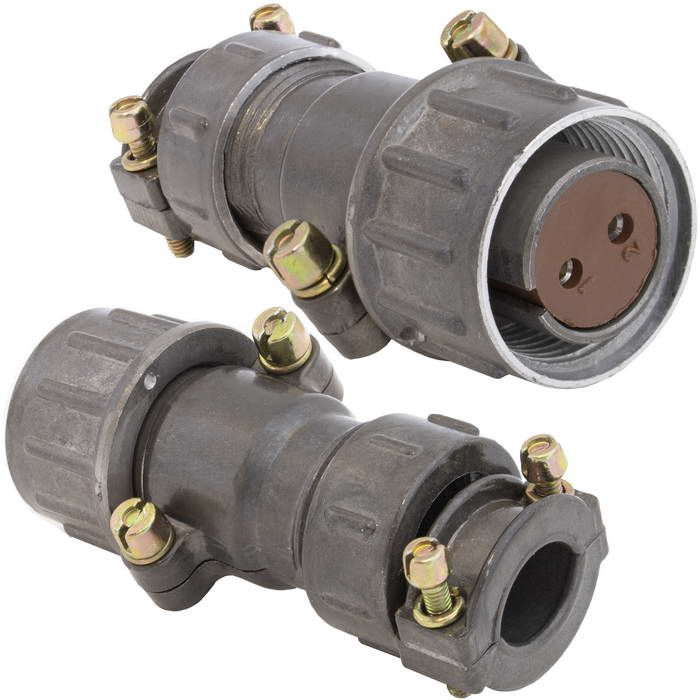

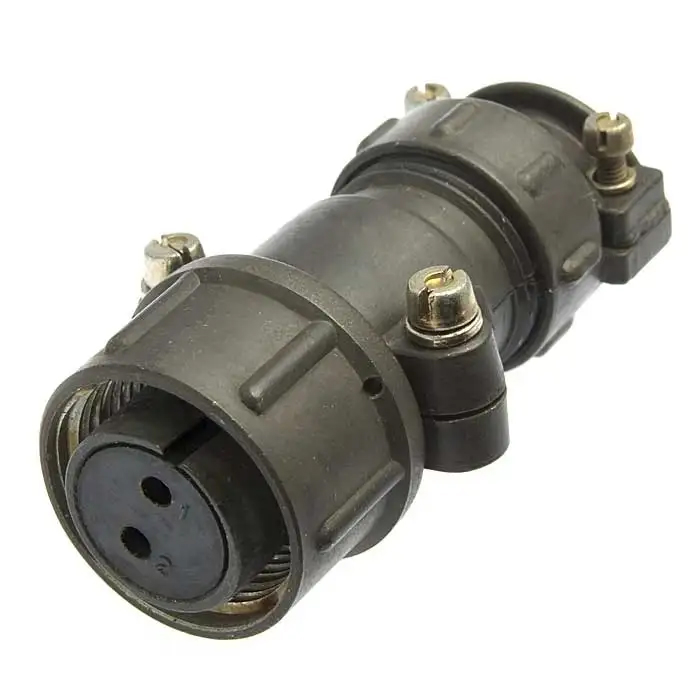

ШР20П2НШ6Н: двухконтактный цилиндрический разъём для надёжных электрических соединений

Разъём ШР20П2НШ6Н относится к серии цилиндрических штепсельных соединителей ШР, применяемых для разъёмного соединения электрических цепей постоянного и переменного тока. Исполнение рассчитано на монтаж кабеля и подходит для аппаратуры, где важны механическая прочность, фиксированное положение контактов и устойчивость к вибрациям.

Расшифровка обозначения ШР20П2НШ6Н

Маркировка разъёма содержит основные конструктивные параметры:

Таким образом, ШР20П2НШ6Н представляет собой кабельную розетку с двумя гнездовыми контактами, прямым патрубком и никелированными контактами. В распространённом исполнении с индексом «М» корпус и изолятор выполняются из пластмассы.

Основные технические характеристики

Разъём рассчитан на использование в цепях с напряжением до 850 В амплитудного значения. Предельный ток через один контакт диаметром 2,5 мм составляет до 25 А, а суммарная токовая нагрузка двухконтактного соединения — до 50 А при соблюдении условий эксплуатации и требований к монтажу.

Для соединителей ШР характерно резьбовое сочленение: накидная гайка обеспечивает механическую фиксацию ответных частей, а одношпоночная поляризация исключает неверную ориентацию при подключении.

Конструктивные особенности

ШР20П2НШ6Н предназначен для объёмного монтажа проводников. Электрическое соединение выполняют пайкой, а кабель вводится через прямой патрубок. В версии с пластмассовым корпусом обычно применяется накидная резьба М24×1,5; корпус имеет ориентировочные габариты 67,7 × 29,5 × 37,1 мм.

Контактная группа выполнена из латуни с никелевым покрытием. Такое покрытие помогает повысить стойкость рабочих поверхностей к окислению и износу при регулярных подключениях. Контакты являются извлекаемыми, что упрощает обслуживание или восстановление соединителя при необходимости.

Важно учитывать, что разъём относится к негерметичной серии ШР. При наружном использовании соединение следует дополнительно защищать от прямого попадания воды, пыли, конденсата и агрессивных сред.

Где применяется разъём ШР20П2НШ6Н

Двухконтактная конфигурация с током до 25 А на контакт делает ШР20П2НШ6Н практичным решением для силовых, питающих и управляющих линий с небольшим количеством проводников. Разъём может использоваться в следующих задачах:

• Подключение электропитания к промышленным приборам и блокам.

• Съёмные кабельные соединения в измерительной аппаратуре.

• Коммутация цепей управления, сигнализации и исполнительных устройств.

• Подключение оборудования в системах автоматизации и электротехнических шкафах.

• Применение в ремонтопригодных кабельных сборках, где требуется многократное разъединение цепей.

Благодаря рабочему диапазону от −60 до +60 °C и устойчивости к вибрационным и ударным нагрузкам соединитель может использоваться в аппаратуре общего промышленного назначения при соблюдении требований к защите от влаги и загрязнений.

На что обратить внимание при монтаже

Перед установкой ШР20П2НШ6Н важно проверить соответствие ответной части именно данному сочетанию контактов и поляризации. Нельзя ориентироваться только на размер корпуса «20»: число контактов, их диаметр, расположение и тип — штырь или гнездо — должны полностью совпадать.

Также рекомендуется:

• Подбирать сечение проводника с учётом рабочего тока, нагрева и способа прокладки кабеля.

• Выполнять пайку без перегрева контактного узла и изолятора.

• Не превышать допустимые 25 А на каждый контакт.

• Надёжно фиксировать кабель в патрубке, исключая передачу механической нагрузки на места пайки.

• Контролировать чистоту контактных поверхностей перед сочленением.

• Применять внешнюю защиту при работе в пыльной, влажной или уличной среде.

ШР20П2НШ6Н — это компактный двухконтактный разъём серии ШР для стабильного разъёмного подключения кабелей в цепях до 850 В. Его ключевые особенности — гнездовые контакты диаметром 2,5 мм, никелевое покрытие, прямой кабельный патрубок, резьбовая фиксация и возможность работы в широком температурном диапазоне.
