Назначение

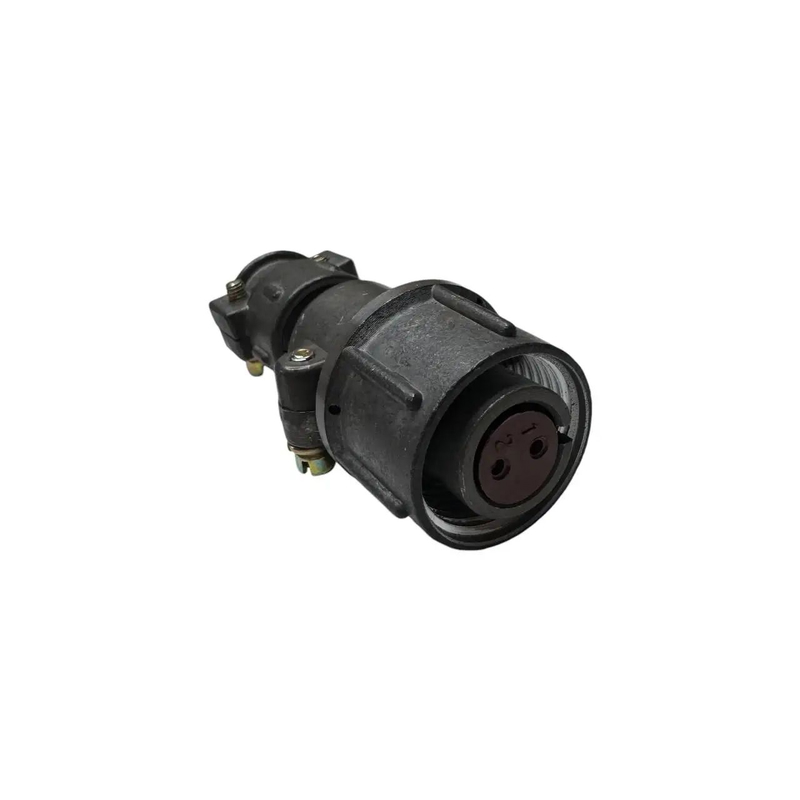

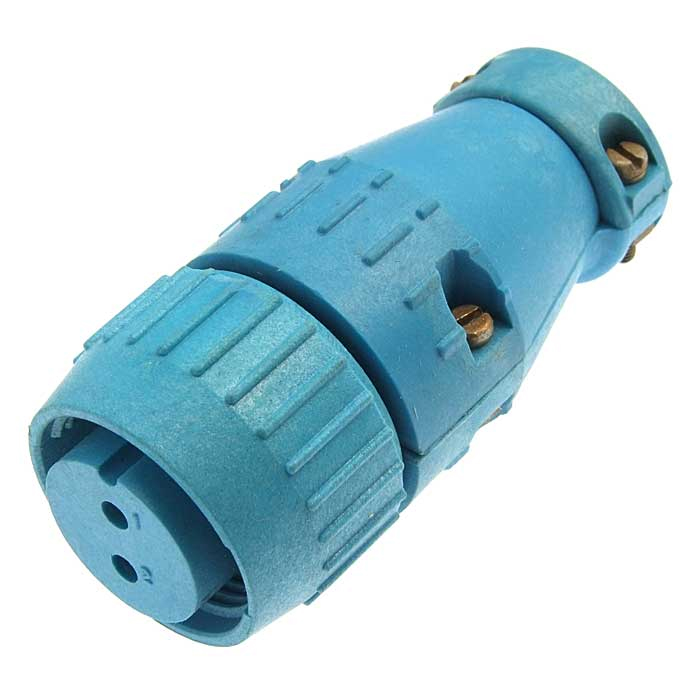

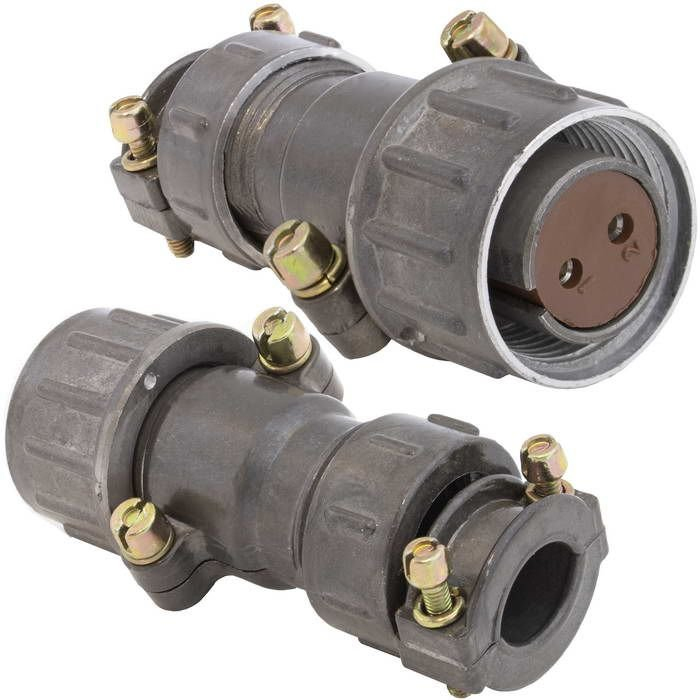

ШР20П2НШ6 — кабельная розетка, представляющая собой цилиндрический низкочастотный соединитель. Изделие предназначено для работы в электрических цепях постоянного и переменного тока, а также для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. В карточке товара указаны артикул 9040 и категория ШР20.

Соединитель относится к негерметичным изделиям с резьбовым соединением. Он может применяться для монтажа с экранированными и неэкранированными кабелями. Конструкция предусматривает возможность выполнения в блочном (приборном) или кабельном исполнении.

Технические характеристики

• Максимальное рабочее напряжение: 850 В, амплитудное значение.
• Рабочая частота: до 3 МГц.
• Количество контактов: 2.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка: 50 А.
• Рабочий ток на контакт: до 25 А.

Указанные параметры характеризуют соединитель как низкочастотный элемент с двумя контактами, рассчитанный на значительную токовую нагрузку. Значение максимального рабочего напряжения приведено в амплитудном выражении, что важно учитывать при оценке условий эксплуатации в цепях переменного тока.

Конструкция и материалы

Корпус соединителя выполнен из алюминиевого сплава АЛ-11. Контакты имеют покрытие из серебра или никеля. Тип соединения — резьбовой, что обеспечивает механическую фиксацию ответных частей. Изделие относится к негерметичному исполнению.

Блочная часть может изготавливаться без патрубка, с прямым патрубком или с угловым патрубком. Такое разнообразие исполнений позволяет подбирать вариант подключения под конкретную схему монтажа в аппаратуре. Для кабельного исполнения предусматривается работа с экранированными и неэкранированными кабелями.

Условия эксплуатации

Рабочая температура соединителя может варьироваться от -60 °C до +60 °C. Изделие выдерживает механические воздействия, включая вибрации и удары. Это делает его пригодным для применения в различных условиях, где предъявляются требования к стойкости к климатическим и механическим нагрузкам.

При использовании следует учитывать негерметичность конструкции и резьбовой способ соединения. Эксплуатационные ограничения по температуре и механическим воздействиям соответствуют указанным выше значениям.

Применение

ШР20П2НШ6 применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Соединитель подходит для монтажа с экранированными и неэкранированными кабелями, а также может использоваться в блочном (приборном) исполнении. Область применения охватывает подключение электрических цепей постоянного и переменного тока при соблюдении заявленных технических параметров.

При подборе изделия следует учитывать количество контактов, максимальное рабочее напряжение, токовую нагрузку на контакт, диапазон рабочих температур и тип соединения. Для корректного применения важно согласовывать исполнение — кабельное или блочное, а также вариант патрубка — с условиями монтажа в конкретной аппаратуре.
