Назначение соединителя ШР20П2НШ6

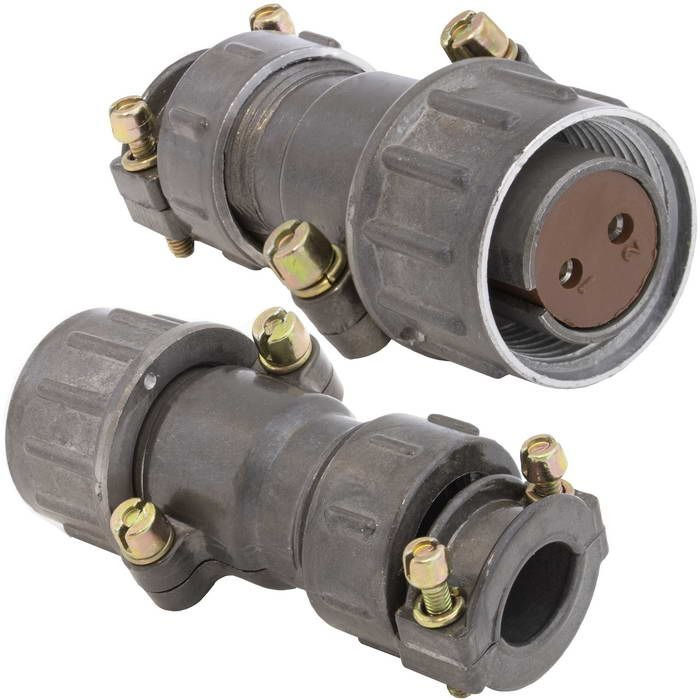

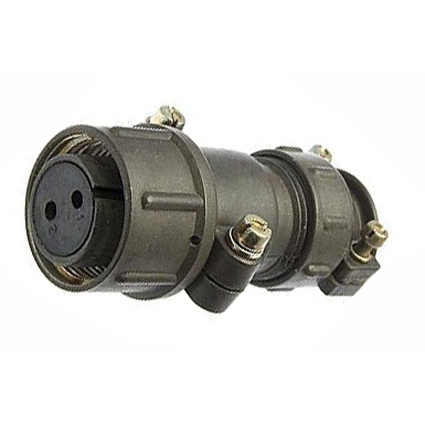

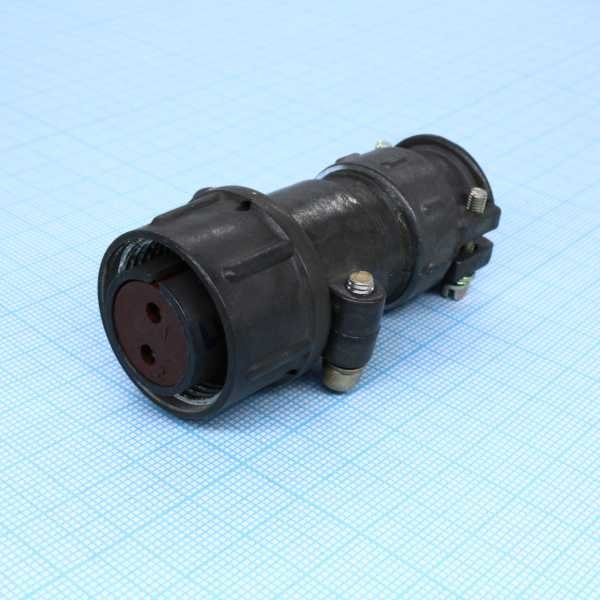

ШР20П2НШ6 — кабельная низкочастотная цилиндрическая розетка серии ШР20 производства «Каскад». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка входит в состав разъёмного соединителя, который образуют вилка и розетка; обе части могут быть как приборными (блочными), так и кабельными.

Подтверждённые особенности и технические характеристики

• Количество контактов — 2.
• Диаметр контактов — 2,5 мм.
• Рабочий ток на каждый контакт — до 25 А; общая нагрузка на соединитель может достигать 50 А.
• Покрытие контактов — серебро или никель.
• Сечение подключаемого провода — до 3 кв. мм.
• Тип сочленения — резьбовое.
• Поляризация корпусов — одношпоночная.
• Сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях.
• Диапазон рабочих температур — от минус 60 °C до плюс 60 °C.
• Корпус изготовлен из алюминиевого сплава или пластмассы.
• Прямой патрубок предназначен для подключения неэкранированного кабеля.

Конструкция и принцип сочленения

Соединитель состоит из двух ответных частей — вилки и розетки. Резьбовое сочленение обеспечивает механическую фиксацию и надёжный электрический контакт. Одношпоночная поляризация корпусов исключает неправильное взаимное положение частей при стыковке. Конструкция патрубка ориентирована на монтаж с неэкранированными кабелями, что упрощает подключение и снижает требования к подготовке кабеля.

Применение

Розетка ШР20П2НШ6 применяется в электроаппаратуре для соединения проводов, кабелей и других компонентов. Изделие подходит для эксплуатации в широком диапазоне температур и при вибрационных нагрузках, что делает его пригодным для разных условий работы.

1. Коммутация силовых и сигнальных цепей постоянного и переменного тока частотой до 3 МГц.
2. Монтаж с неэкранированными кабелями сечением до 3 кв. мм.
3. Использование в составе разъёмных соединений «вилка — розетка» в приборном и кабельном исполнении.

Условия эксплуатации

Изделие сохраняет работоспособность при температуре от минус 60 °C до плюс 60 °C и рассчитано на вибрационные нагрузки. Сопротивление изоляции не менее 5000 МОм подтверждает пригодность для применения в низкочастотных электрических цепях с указанными напряжением и током.
