Назначение и область применения

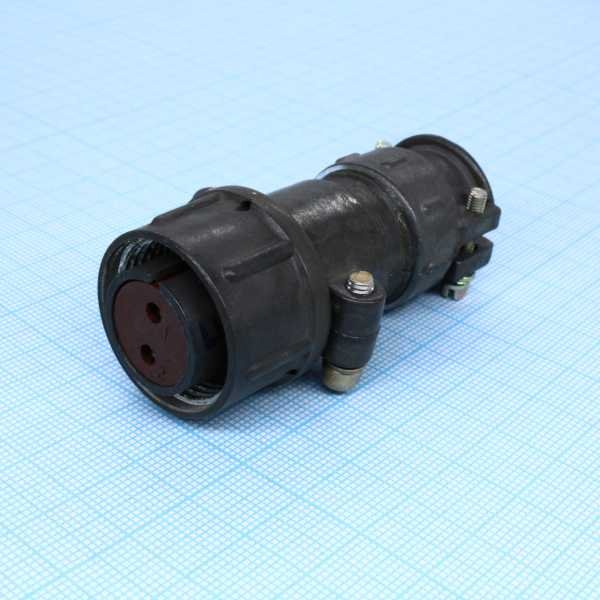

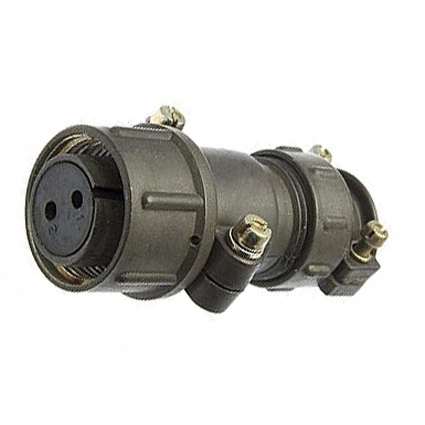

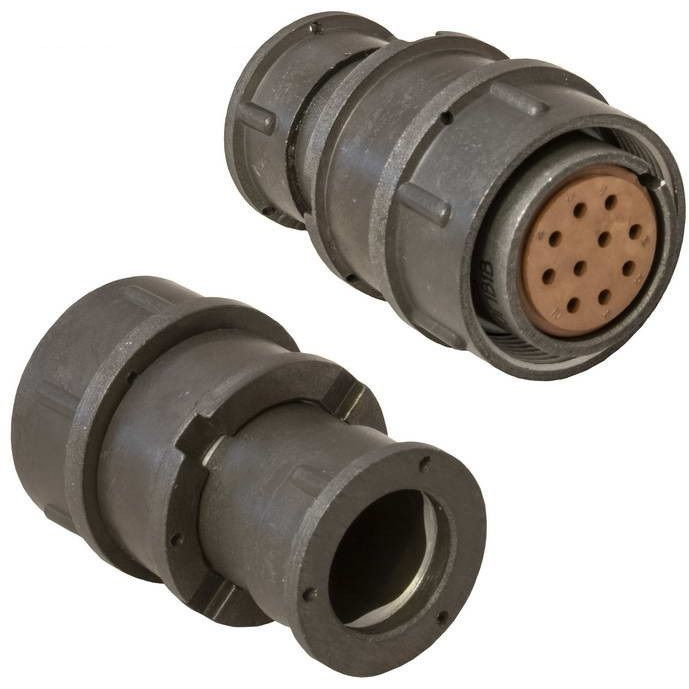

ШР20П2НШ6 — кабельная розетка низкочастотного цилиндрического соединителя серии ШР. Это негерметичное устройство предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Розетка применяется для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая приборные и кабельные монтажи.

Изделие подходит для экранированных и неэкранированных кабелей с монтажом методом пайки. Розетка используется в паре с вилкой соответствующего соединителя; соединение и разъединение выполняются за счет резьбового крепления и одношпоночной поляризации корпусов. Артикул товара — 9039, категория — ШР20.

Конструкция и маркировка

Соединитель серии ШР состоит из вилки и розетки. В данном исполнении розетка имеет прямой патрубок кабельной части, два контакта и никелевое покрытие. Резьбовое соединение обеспечивает механическую фиксацию сочлененных частей, а одношпоночная поляризация помогает правильно совместить корпуса и контакты.

Расшифровка обозначения ШР20П2НШ6

• ШР — тип соединителя;
• 20 — размер корпуса;
• П — прямой патрубок кабельной части;
• 2 — число контактов;
• НШ — гайка для неэкранированного кабеля и розетка;
• 6 — сочетание контактов;
• Н — никелевое покрытие.

Подтвержденные технические особенности

• Количество контактов — 2, диаметр контактов — 2,5 мм.
• Максимальный ток на контакт — 25–35 А, на соединитель — до 50 А.
• Рабочее напряжение — до 850 В, частота — до 3 МГц.
• Рабочая температура — от минус 60 до плюс 60 °C; в описании указан перегрев до плюс 110 °C.
• Устойчивость к вибрации — 1–5000 Гц при ускорении до 300 м/с².
• Ресурс — 1000 ч наработки, 500 сочленений, 15 лет хранения.
• Климатическое исполнение — УХЛ.

Эти параметры определяют применение розетки в цепях, где требуется разъемное соединение с пайкой проводников, механической фиксацией и возможностью многократного сочленения. Перед использованием конкретной партии электрические и эксплуатационные характеристики следует сверять с паспортом изделия.

Условия эксплуатации

Розетка рассчитана на внутренний и наружный монтаж при защите от пыли и влаги. При этом соединитель является негерметичным, поэтому при выборе места установки необходимо учитывать возможное воздействие окружающей среды и предусматривать защиту корпуса и кабельного ввода. Климатическое исполнение УХЛ допускает эксплуатацию в соответствующих условиях, указанных для изделия.

Для монтажа используются экранированные или неэкранированные кабели; соединение проводников с контактами выполняется пайкой. При эксплуатации важно соблюдать допустимые токовые нагрузки, температурный режим и требования к механической разгрузке кабеля.

Практическое применение

ШР20П2НШ6 применяется в приборах, кабельных сборках и радиоэлектронной аппаратуре как часть разъемного соединения. Розетка удобна для цепей с двумя силовыми контактами, где требуется резьбовая фиксация и защита от неправильного сочленения. Изделие может использоваться в составе соединителя с ответной вилкой серии ШР соответствующего типоразмера.
