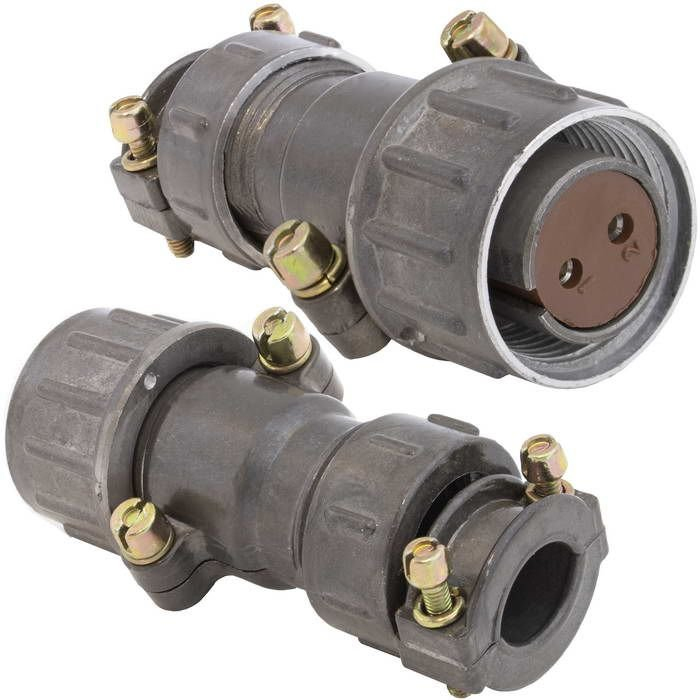

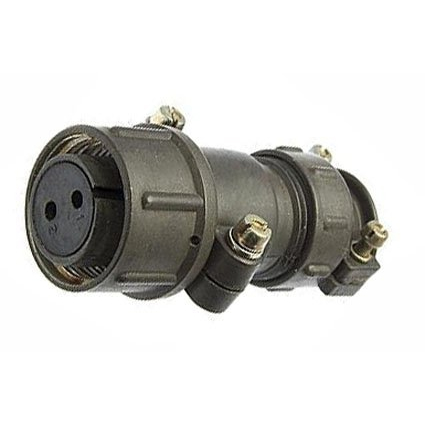

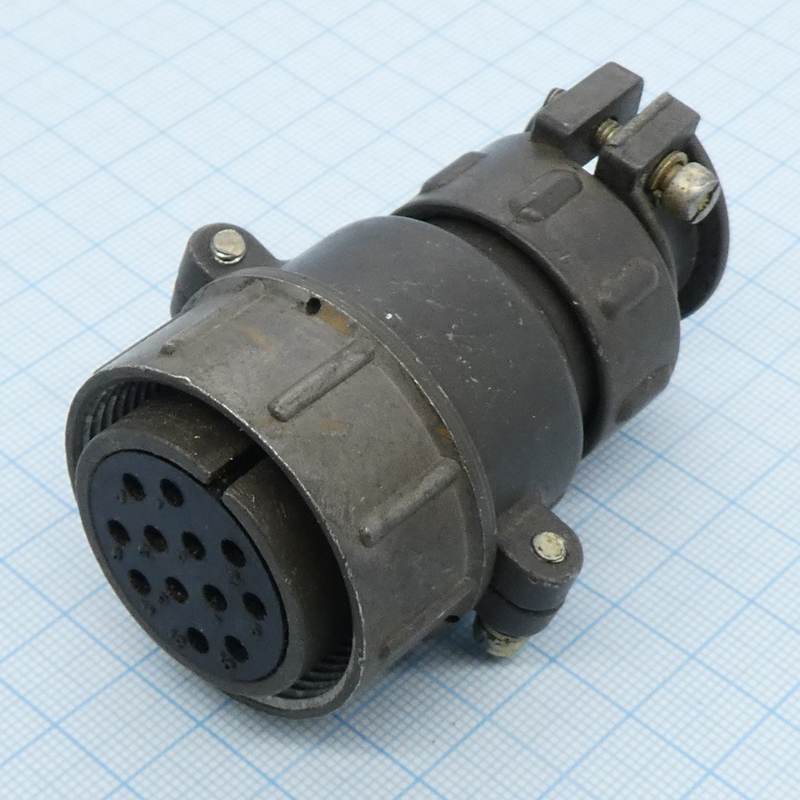

ШР20П2НШ6 розетка

Разъём ШР20П2НШ6 — это цилиндрическая кабельная розетка из серии ШР, предназначенная для подключения проводов/кабелей в электрических цепях постоянного и переменного тока.

Назначение и область применения

ШР20П2НШ6 используется как негерметичная розетка в цепях с рабочим напряжением до 850 В и частотой тока до нескольких мегагерц. Разъём рассчитан на монтаж с неэкранированными кабелями и применяется в приборах и стационарных установках с климатическим исполнением УХЛ (от -60 до +60 °C).

Конструкция и тип исполнения

• Корпус металлический, цилиндрический, с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильный ввод вилки.

• Кабельная часть имеет прямой патрубок (П), рассчитанный на неэкранированные кабели (Н), а сама позиция Ш обозначает розетку в кабельной группе соединителей.

• Контакты диаметром 2,5 мм, их общее количество — 2, с номенклатурным сочетанием «6» (характеристика по схеме и токовой нагрузке).

Электрические и эксплуатационные параметры

На каждый контакт допускается рабочий ток до 25 А, максимальный кратковременный ток — порядка 35 А, суммарная нагрузка на разъём — до 50 А. Сопротивление контактов не превышает примерно 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Разъём рассчитан на механические нагрузки (вибрация до сотен м/с², удары) и имеет минимальный срок сохраняемости порядка 15 лет.

Монтаж и подключение

Подключение проводов к розетке ШР20П2НШ6 выполняется пайкой в контактные выводы; провода фиксируются под патрубком и при необходимости скобой. Разъём может использоваться как кабельно‑кабельное либо кабельно‑приборное соединение, при необходимости потребитель сам обеспечивает защиту от пыли и влаги.
