ШР20П2НШ6: особенности промышленного разъёма и области применения

Разъём ШР20П2НШ6 применяется в электротехнических и промышленных системах, где требуется надёжное многоконтактное соединение кабелей и оборудования. Такие соединители востребованы в составе измерительных комплексов, систем автоматизации, приборостроении, машиностроении, энергетическом оборудовании и специальной технике.

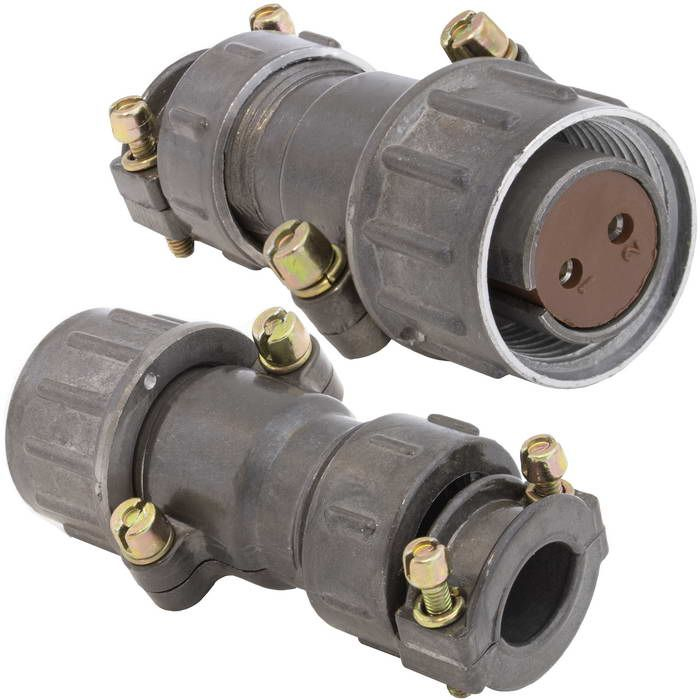

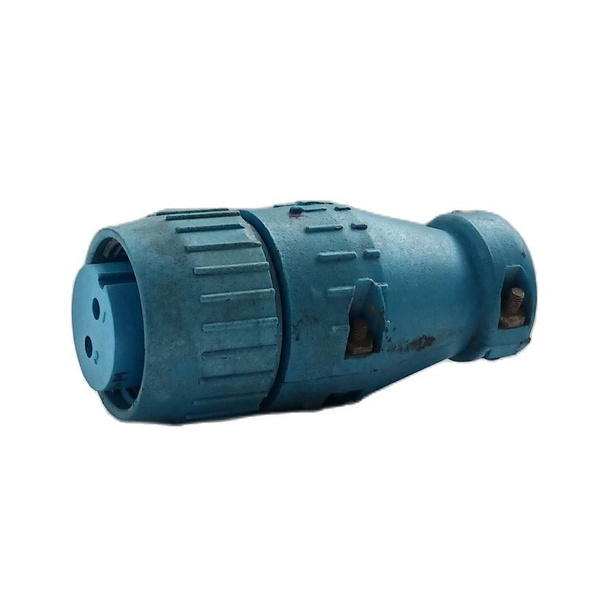

Конструкция ШР20П2НШ6

Маркировка ШР20П2НШ6 относится к серии цилиндрических штепсельных разъёмов ШР. Их конструкция рассчитана на многократное соединение и разъединение, а также на работу в условиях вибраций, механических нагрузок и производственной эксплуатации.

Ключевые элементы изделия:

• Корпус цилиндрической формы, обеспечивающий точное сопряжение частей разъёма.

• Контактная группа для передачи электрических сигналов или питания.

• Фиксирующий механизм, предотвращающий случайное расстыковывание.

• Кабельная часть, предназначенная для монтажа на проводе или жгуте.

• Защитные и уплотнительные элементы, помогающие снизить воздействие пыли, влаги и внешней среды при корректной сборке соединения.

Обозначение «П» в маркировке обычно указывает на вилочную часть соединителя, а дополнительные буквенно-цифровые индексы задают исполнение, компоновку контактов и конструктивные характеристики. Перед проектированием или заменой компонента важно сверять полную маркировку с технической документацией на конкретную модификацию.

Где используют разъём

ШР20П2НШ6 подходит для создания разъёмных электрических соединений в оборудовании, которое нуждается в удобном обслуживании, диагностике или периодической замене блоков. Его применяют в следующих задачах:

• Подключение датчиков, исполнительных механизмов и периферийных устройств.

• Коммутация кабельных жгутов в шкафах управления и автоматизированных линиях.

• Соединение модулей измерительной, контрольной и лабораторной аппаратуры.

• Оснащение оборудования для транспорта, производственных установок и энергетических объектов.

• Организация межблочных соединений в системах связи, сигнализации и телемеханики.

Например, в шкафу автоматизации разъём может объединять кабель, идущий к выносному датчику, с внутренней проводкой контроллера. При сервисном обслуживании специалист размыкает соединение без демонтажа всего жгута, что сокращает время диагностики и повторного подключения.

Преимущества применения

Использование разъёмов серии ШР в промышленной электрике помогает сделать соединения более удобными для эксплуатации. Среди значимых преимуществ:

• Возможность быстро подключать и отключать оборудование.

• Упорядоченная коммутация большого числа проводников в одном узле.

• Снижение риска ошибок при обслуживании при правильной распиновке.

• Устойчивость соединения к вибрациям и механическим воздействиям.

• Возможность применения в составе унифицированных кабельных сборок.

• Удобство замены отдельных модулей, приборов и участков кабельной сети.

Что проверить перед монтажом

Для надёжной работы ШР20П2НШ6 необходимо учитывать не только совместимость ответной части, но и параметры всей электрической цепи. До установки следует проверить:

• Полное совпадение маркировки вилки и ответного разъёма.

• Схему расположения и нумерации контактов.

• Допустимые электрические параметры контактов для конкретного исполнения.

• Тип присоединения проводников и подходящее сечение кабеля.

• Условия эксплуатации: температуру, влажность, пыль, вибрацию и наличие агрессивных сред.

• Качество пайки, обжима или другого способа монтажа контактов.

• Надёжность фиксации корпуса и отсутствие перекоса при сочленении.

Особое внимание стоит уделить распиновке: внешне похожие разъёмы могут иметь разную контактную схему. Неправильное подключение способно привести к некорректной работе оборудования или повреждению подключённых устройств.

Итог

ШР20П2НШ6 — практичный многоконтактный разъём для построения обслуживаемых и устойчивых электрических соединений в промышленной технике. При подборе важно ориентироваться на полную маркировку, технические параметры, совместимость ответных частей и требования конкретного проекта. Корректный монтаж и проверка контактов позволяют обеспечить стабильную работу оборудования и упростить дальнейшее техническое обслуживание.
