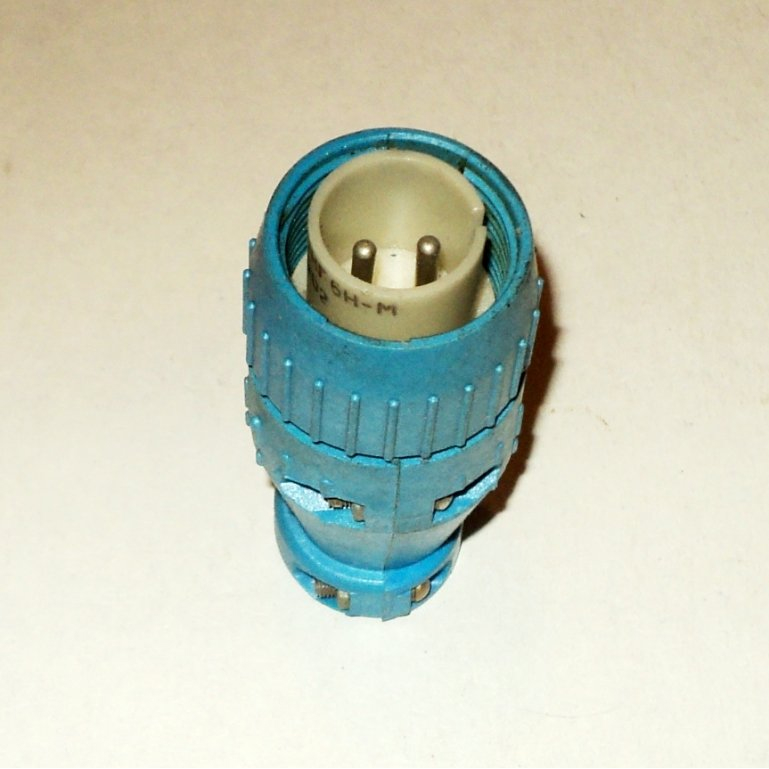

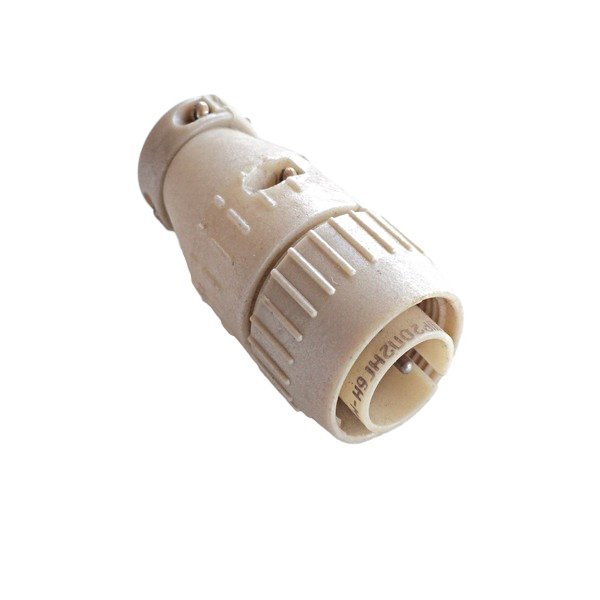

ШР20П2НГ6Н-М — это блочная вилка кабельного типа из серии цилиндрических соединителей ШР20, предназначенная для надежного электрического соединения в промышленных системах. Она используется для подключения цепей с нагрузкой по току до 25 А на контакт (общая нагрузка до 50 А) и напряжением до 850 В.

Обозначение ШР20П2НГ6Н-М расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, П — вилка с прямым патрубком, 2 — количество контактов диаметром 2,5 мм (код 6), Н — покрытие контактов никелем, М — пластмассовый корпус.

Соединитель негерметичный, климатического исполнения УХЛ, с контактами из серебра или никеля. Сопротивление контакта не превышает 2 мОм, изоляции — не менее 5000 МОм. Выдерживает 500 сочленений-расчленений, наработку 1000 часов, вибрацию до 5000 Гц с ускорением 30 g и механические удары до 500 g.

Такие вилки применяются в системах автоматизации, энергетике и оборудовании для ручного соединения кабелей без экрана. Метод сочленения — резьбовой (гайка M24×1,5), изолятор из пластмассы или бакелита черного цвета.
