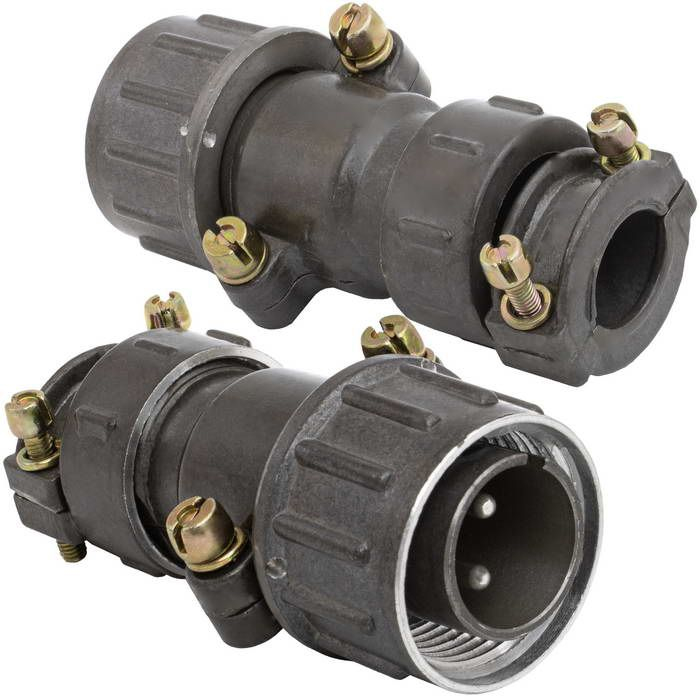

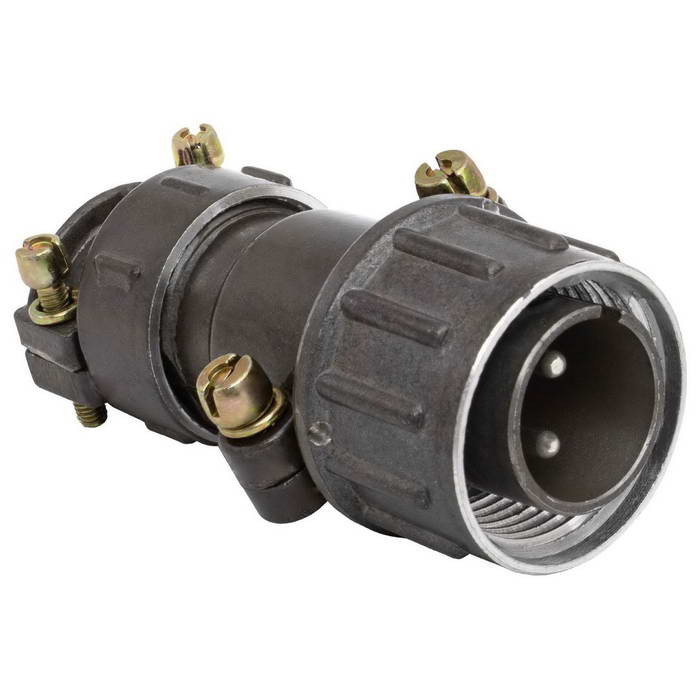

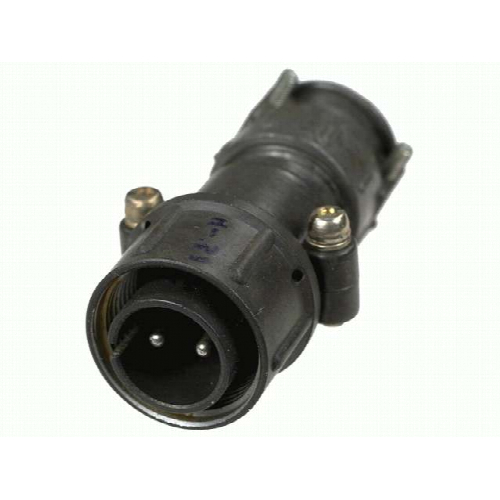

Соединители ШР20П2НГ6 вилка (SZC) представляют собой цилиндрические штепсельные разъемы, предназначенные для обеспечения электрического контакта в цепях постоянного и переменного тока. Они могут работать при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).

Основные характеристики:

• Количество контактов : 2.

• Диаметр контакта : 2,5 мм.

• Рабочий ток на контакт : Не более 35 А (в некоторых источниках указано 25 А).

• Сечение провода : Не более 3 мм?.

• Тип корпуса : Кабельный.

• Вид концевой гайки : Для неэкранированного кабеля (Н).

• Покрытие контактов : Серебро или никель (в зависимости от исполнения).

• Способ монтажа : Пайка.

• Вес : Около 49 г (в зависимости от исполнения).

Применение:

Эти разъемы используются в различных электрических схемах, включая слаботочные цепи, и могут быть применены для подключения кабелей к различному электрооборудованию. Они обеспечивают надежное и простое соединение, что делает их удобными для использования в различных отраслях промышленности.

Конструкция:

Соединители имеют резьбовое сочленение и одношпоночную поляризацию корпуса, что предотвращает неправильное подключение. вилка и розетка фиксируются накидной гайкой, а на кабельной части имеется проточка, а на блочной — выступ, которые совмещаются для предотвращения ошибок при подключении.
