Назначение соединителя ШР20П2НГ6

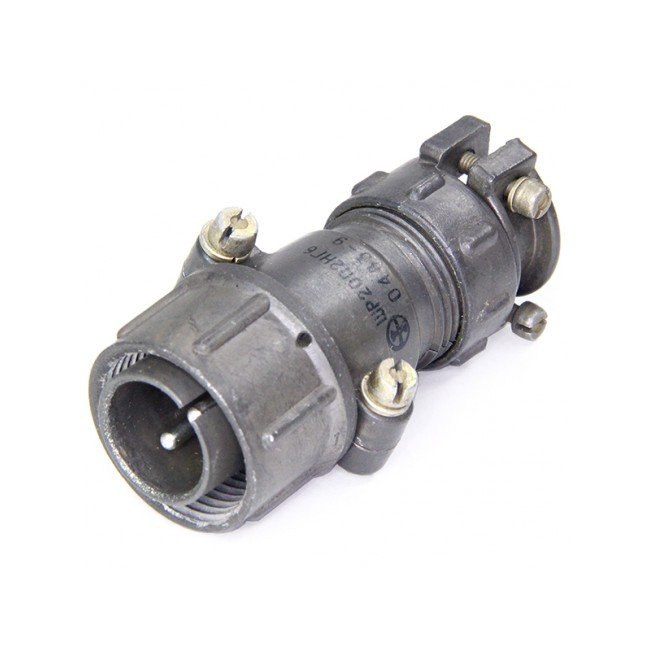

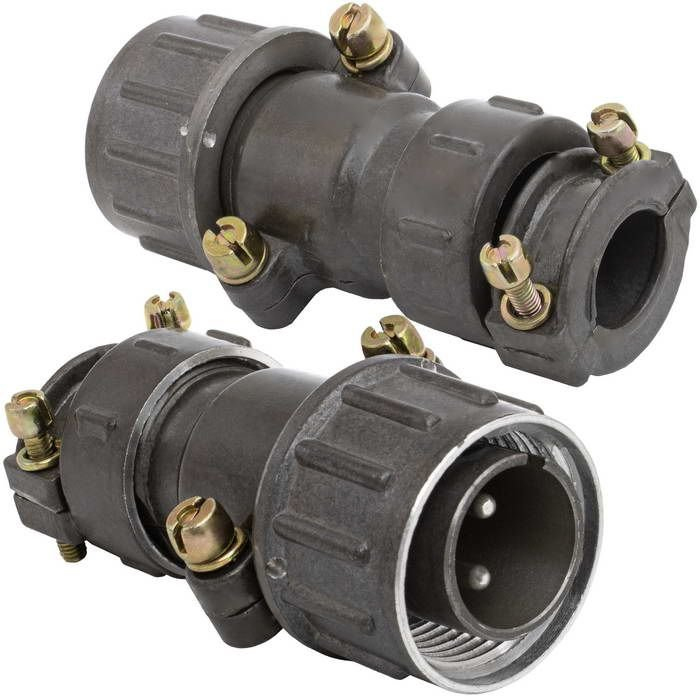

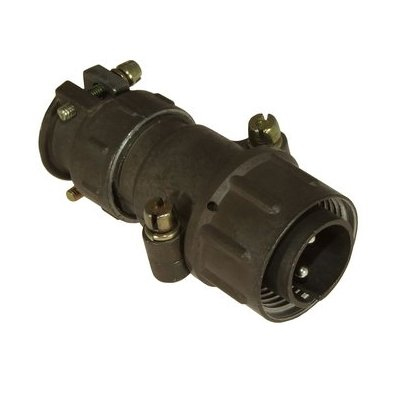

ШР20П2НГ6 — кабельная вилка серии ШР, предназначенная для создания надёжного электрического соединения в цепях постоянного и переменного тока. Изделие производится под маркой «Каскад» и относится к категории ШР20. Соединитель применяется в слаботочных электрических цепях, где требуется стабильный контакт при передаче сигнала или питания.

Серия ШР включает разнообразные соединители, рассчитанные на работу с постоянным и переменным током при частоте до 3 МГц и напряжении до 850 В. Вилка ШР20П2НГ6 является частью этой серии и предназначена для сочленения с ответной частью — розеткой соответствующего типоразмера.

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются следующими характеристиками:

• Тип разъёма — вилка кабельная.
• Количество контактов — 2.
• Диаметр контакта — 2,5 мм.
• Максимальный рабочий ток на контакт — 35 А.
• Условный размер корпуса — 20.
• Конструктивное исполнение — с прямым патрубком для кабельной части.
• Вид концевой гайки — для неэкранированного кабеля.
• Покрытие контактов — серебро или никель.
• Способ монтажа — пайка.
• Назначение — слаботочное.
• Сочленение — резьбовое.
• Поляризация корпуса — одношпоночная.
• Климатическое исполнение — УХЛ (умеренный климат).

Резьбовое сочленение обеспечивает механическую фиксацию вилки с ответной частью и предотвращает самопроизвольное разъединение. Одношпоночная поляризация корпуса исключает неправильную стыковку контактов. Прямой патрубок упрощает ввод неэкранированного кабеля и его закрепление.

Применение и условия эксплуатации

Соединители ШР20П2НГ6 используются в электрических цепях постоянного и переменного тока. Благодаря надёжности и простоте монтажа методом пайки они находят применение в различных электронных устройствах и системах. Изделие может рассматриваться как альтернатива более дорогим отечественным разъёмам, обеспечивая приемлемое соотношение цены и качества.

Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного климата. Максимальный рабочий ток на контакт 35 А при двух контактах позволяет использовать вилку для коммутации нагрузок в слаботочных цепях с запасом по току. Частотный диапазон до 3 МГц и рабочее напряжение до 850 В определяют область применения соединителя в составе соответствующих электротехнических изделий.

Ключевые параметры для подбора

1. Условный размер корпуса — 20.
2. Количество контактов — 2.
3. Диаметр контакта — 2,5 мм.
4. Тип сочленения — резьбовое.
5. Способ монтажа — пайка.

Перед установкой следует убедиться в совместимости вилки с ответной розеткой серии ШР20 по условному размеру корпуса, числу и диаметру контактов, а также по виду поляризации корпуса. Монтаж кабеля выполняется пайкой к контактам с последующей фиксацией концевой гайкой, предназначенной для неэкранированного кабеля.
