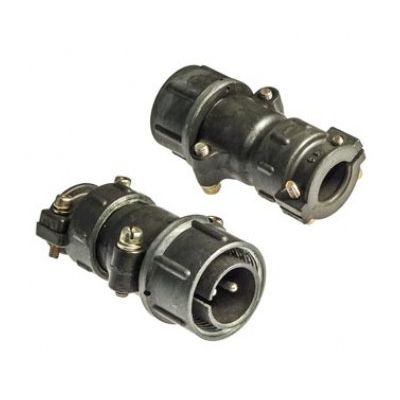

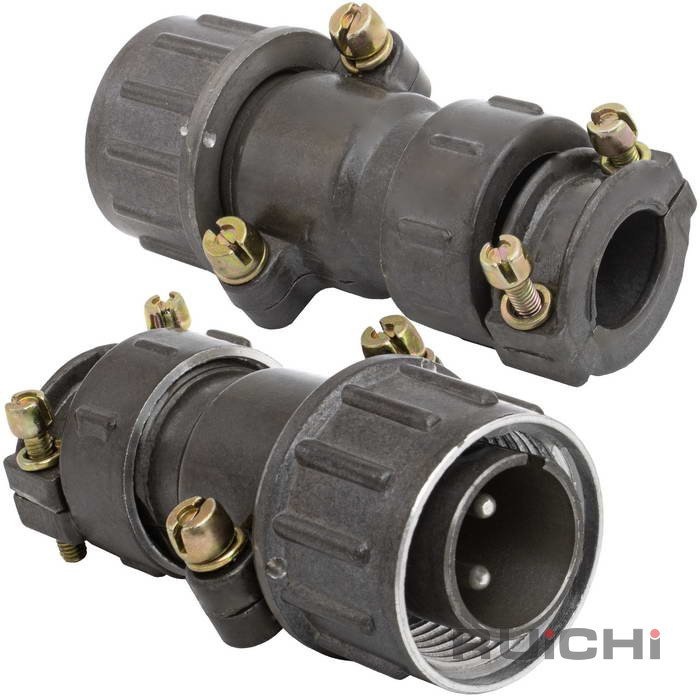

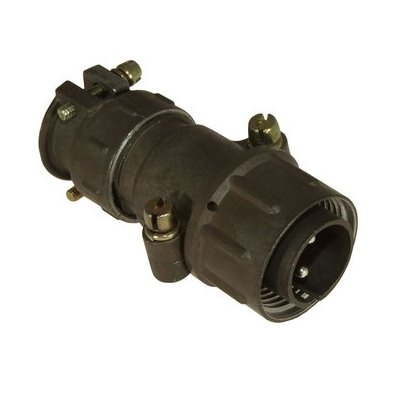

ШР20П2НГ6 — это кабельная вилка серии ШР, предназначенная для соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она часто используется в сварочном оборудовании, например, для подключения резисторов регулировочных генераторов типа ГД-4002У2.

Основные характеристики

Вилка имеет 2 контакта диаметром 2,5 мм с рабочим током до 25 А на контакт (максимум 35 А) и напряжением до 850 В. Корпус — кабельный, негерметичный, с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н), одношпоночная поляризация, климатическое исполнение УХЛ, температура эксплуатации от -60 до +60 °C. Масса изделия — около 49–50 г, сопротивление контактов не более 1 мОм.

Применение и конструкция

Разъем подходит для слаботочных соединений в промышленных системах, выдерживает вибрацию (до 30 g, 1–5000 Гц), акустические шумы (170 дБ) и удары (до 500 g). Контакты штыревые, извлекаемые, круглые; проходной диаметр — 24 мм.

Эта вилка соответствует ТУ, таким как НКЦС.434410.504ТУ, и применяется в аналогичных разъемах для надежного подключения кабелей.
