Назначение и область применения

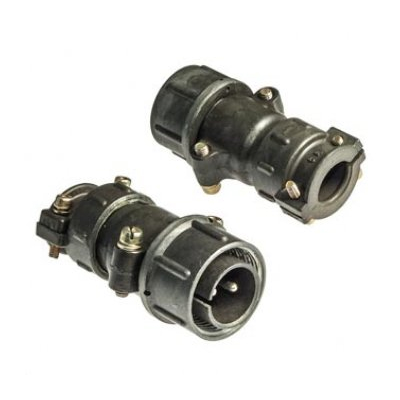

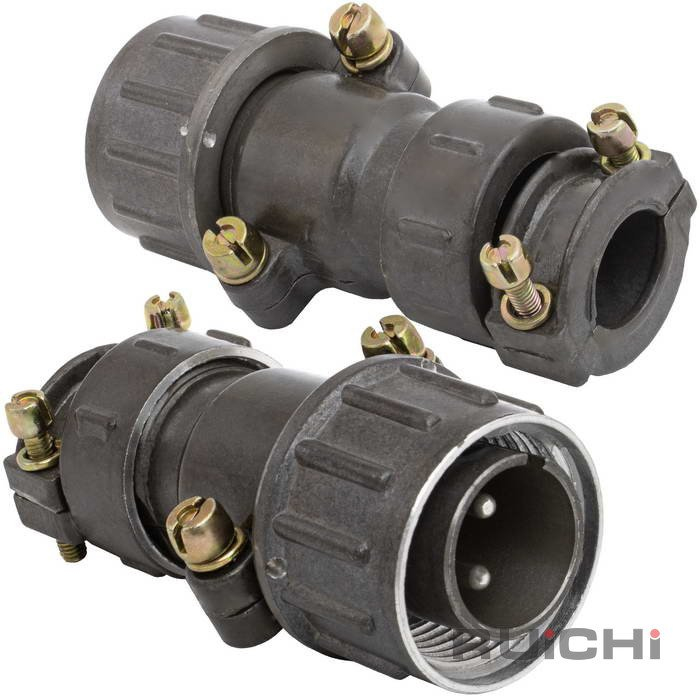

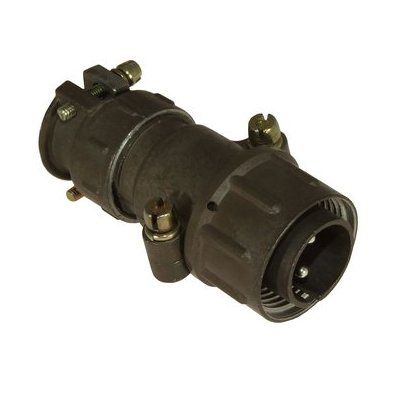

ШР20П2НГ6 представляет собой кабельную вилку серии ШР — негерметичный штепсельный цилиндрический разъём с прямым патрубком для неэкранированного кабеля. Это двухконтактный соединитель условного размера корпуса 20 с диаметром контактов 2,5 мм, предназначенный для работы в электрических цепях переменного и постоянного тока. Разъём используется в промышленных системах, включая подключение резисторов регулировочных генераторов сварочных (например, ГД-4002У2), железнодорожное оборудование и другие цепи до 3 МГц. Импортные версии обеспечивают совместимость с оригинальными российскими спецификациями и могут применяться в качестве полноценной замены отечественных изделий данного типоразмера.

Подтверждённые технические особенности

Соединитель рассчитан на максимальное рабочее напряжение 850 В. Рабочий ток на контакт составляет до 25 А, при этом допускается максимальная нагрузка до 35 А на контакт. Сечение подсоединяемого провода — до 3 мм². Сопротивление контакта не превышает 0,001 Ом, сопротивление изоляции — не менее 5000 МОм. Проходной диаметр составляет 24 мм, масса изделия — около 49–50 г.

Корпусные детали выполнены из алюминиевого сплава АЛ-11. Изоляторы изготовлены из прессматериала карболит К-211-3. Штыри контактов — из латуни ЛС59-1 с цилиндрической формой. Подключение проводов осуществляется пайкой, с возможностью фиксации кабеля скобой. Разъём поставляется без кожуха.

Изделие соответствует ТУ НКЦС.434410.111 и часто поставляется как импортный аналог, например от SZC, полностью повторяющий геометрию и электрические параметры оригинального разъёма.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель выдерживает широкий спектр механических и климатических нагрузок:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• механические удары одиночного действия с ускорением до 5000 м/с² и многократные удары до 350 м/с²;
• линейное ускорение до 2000 м/с²;
• температурный диапазон от минус 60 до плюс 60 °C, с кратковременным повышением до плюс 110 °C;
• пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па;
• климатическое исполнение УХЛ.

Минимальная наработка составляет от 1000 до 5000 часов, число соединений-расчленений — не менее 500. Благодаря таким характеристикам разъём стабильно работает в условиях производственных цехов, подвижного состава и других объектов с повышенными вибрационными и ударными нагрузками.

Конструкция и монтаж

Прямой патрубок корпуса ориентирован на ввод неэкранированного кабеля без дополнительного кожуха. Это упрощает монтаж и сокращает габаритную длину собранного узла. Кабель фиксируется скобой, что предотвращает передачу механических нагрузок на паяные соединения штырей. Цилиндрические контакты из латуни ЛС59-1 обеспечивают стабильное переходное сопротивление в течение всего срока службы.

Изолятор из карболита К-211-3 обладает высокой механической прочностью и устойчивостью к электрическим пробоям, что особенно важно при работе на напряжениях до 850 В. Алюминиевый корпус имеет надёжное защитное покрытие, препятствующее коррозии в условиях повышенной влажности и перепадов температур.

Разъём пригоден для многократного соединения и расчленения, что подтверждается ресурсом не менее 500 циклов. Это делает его удобным решением для оборудования, где требуется регулярное отсоединение кабельных линий при техническом обслуживании или переналадке.
