Назначение

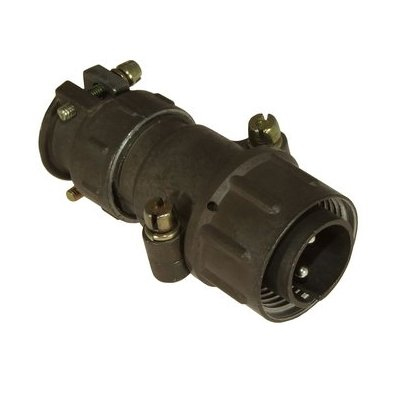

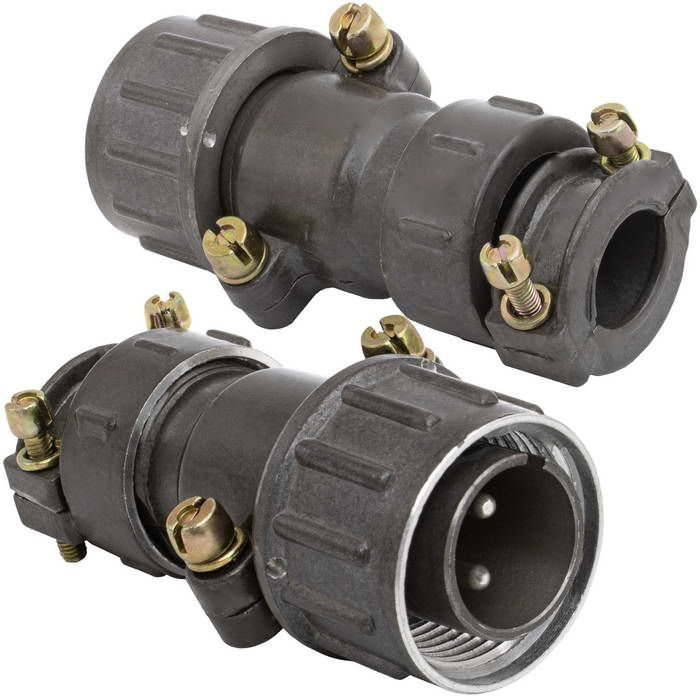

ШР20П2НГ6 (артикул 9033) — кабельная вилка цилиндрического разъёма серии ШР. Она предназначена для соединения электрических цепей и применяется как ответная часть к розеткам соответствующего типоразмера. Вилка относится к категории ШР20 и имеет условный размер корпуса 20.

Конструкция рассчитана на объёмный монтаж: провода припаиваются к контактам и фиксируются скобой. Прямой патрубок с гайкой предназначен для неэкранированного кабеля. Сочленение с ответной розеткой выполняется резьбой; ключ препятствует ошибочному подключению.

Подтверждённые особенности

Электрические параметры

• Два контакта диаметром 2,5 мм с серебряным покрытием.
• Максимальное рабочее напряжение — до 850 В постоянного тока.
• Максимальный ток — до 35 А на контакт.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — 5000 МОм в нормальных условиях.
• Минимальная наработка — 5000 часов.
• Ресурс по сочленениям-расчленениям — не менее 500 циклов.

Условия эксплуатации

Разъём работает при температуре от минус 60 до плюс 60 °C, допускаются кратковременные скачки до плюс 110 °C. Он выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² и линейное ускорение 2000 м/с².

Эксплуатация возможна при пониженном давлении до 1,3 × 10⁻⁴ Па и влажности до 98 % при плюс 25 °C. Срок хранения составляет 15 лет.

Конструкция

Корпус вилки изготовлен из алюминиевого сплава, изолятор — из карболита. Монтаж объёмный: провода паяются, затем фиксируются скобой. Габариты составляют примерно 55 × 36 × 67 мм, масса — около 50 г.

Применение

ШР20П2НГ6 используется в цепях переменного и постоянного тока с частотами до 3 МГц. Пример применения — работа в составе генераторов, в частности ГД-4002У2. Для соединения применяется резьбовая ответная розетка, например ШР20П2ЭГ6; ключ в конструкции исключает неправильное сочленение.

Вилка подходит для задач, где требуется кабельное подключение с пайкой проводников, фиксацией скобой и защитой от ошибочного подключения. Перед выбором следует учитывать число контактов, их диаметр, допустимые ток и напряжение, а также условия среды из перечисленных подтверждённых параметров.
