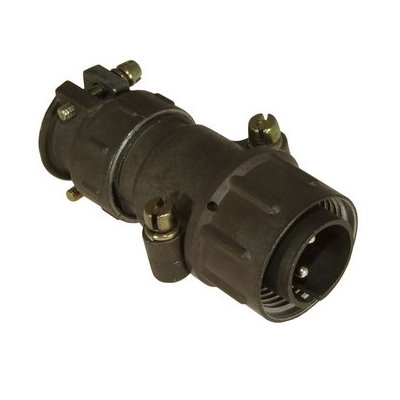

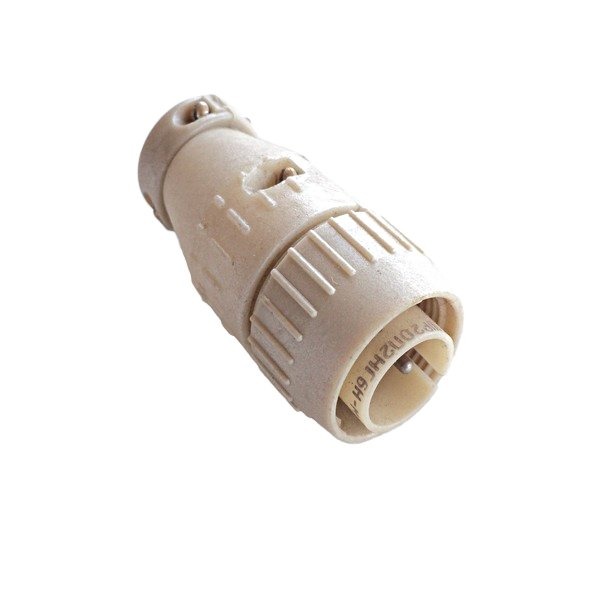

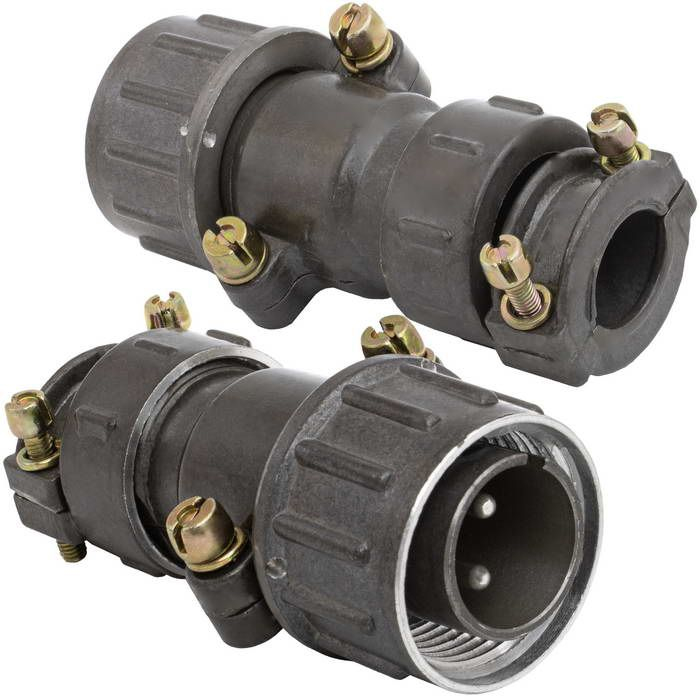

Назначение соединителя ШР20П2НГ6

ШР20П2НГ6 — это негерметичный низкочастотный цилиндрический соединитель серии ШР российского типа «Каскад». Вилка предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Применяется для объёмного монтажа и подключения оборудования в электро- и радиоаппаратуре, контрольно-измерительных приборах и других устройствах, где требуются надёжные силовые или сигнальные соединения.

Соединитель рассчитан на кабельную прокладку, в том числе с неэкранированными кабелями, и используется при внутреннем и частично наружном монтаже. Артикул товара — 9032, категория — ШР20, производитель — Каскад.

Расшифровка маркировки

Обозначение ШР20П2НГ6 построено по стандартной схеме и содержит полную информацию о конструкции изделия:

• ШР — цилиндрический низкочастотный соединитель;
• 20 — условный размер корпуса;
• П — кабельная часть с прямым патрубком;
• 2 — количество контактов (два контакта диаметром 2,5 мм);
• Н — вид гайки патрубка для неэкранированного кабеля;
• Г — вилка кабельной части (у розетки — гнездо, у кабеля — вилка);
• 6 — условное число сочетания контактов.

Подтверждённые технические особенности

Корпус, как правило, изготавливается из алюминиевого сплава с оксидным покрытием, что обеспечивает коррозионную стойкость и достаточную механическую прочность. Сочленение резьбовое, с одношпоночной поляризацией корпусов для правильной ориентации ответных частей.

Основные электрические и эксплуатационные параметры:

• максимальное рабочее напряжение — до 850 В постоянного и переменного тока;
• рабочий ток на контакт — до 25–35 А, общий ток на соединитель — до 50 А в зависимости от исполнения и условий эксплуатации;
• сопротивление контакта для диаметра 2,5 мм — не более 1 мОм;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• количество циклов сочленений-расчленений — не менее 500;
• минимальная наработка — порядка 1000–5000 часов;
• рабочий диапазон температуры окружающей среды — от минус 60 до плюс 60 градусов Цельсия, с возможной сменой температур до минус 60 — плюс 110 градусов Цельсия с учётом перегрева контактов;
• климатическое исполнение — УХЛ (умеренный-холодный, для внутреннего и наружного монтажа при условии дополнительной защиты от пыли и влаги).

Устойчивость к механическим воздействиям и хранение

Соединитель сохраняет работоспособность при синусоидальной вибрации до 300 метров на секунду в квадрате, механических ударах до десятков и сотен g, линейных ускорениях до 2000 метров на секунду в квадрате. Сохраняемость изделия — до 15 лет при хранении в заданных условиях.

Применение

ШР20П2НГ6 востребован в тех случаях, когда требуется компактное, механически прочное и электрически надёжное разъёмное соединение с резьбовой фиксацией. Вилка кабельной части устанавливается на кабель и образует пару с ответной розеткой, обеспечивая передачу силовых и сигнальных цепей. Типичные области применения — электро- и радиоаппаратура, контрольно-измерительные приборы, оборудование с объёмным монтажом, где необходимы устойчивость к вибрации, ударам и широкому диапазону температур.
