Назначение и область применения

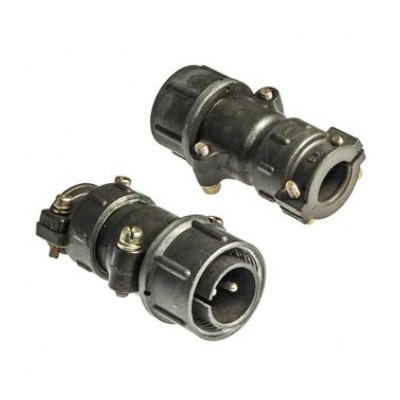

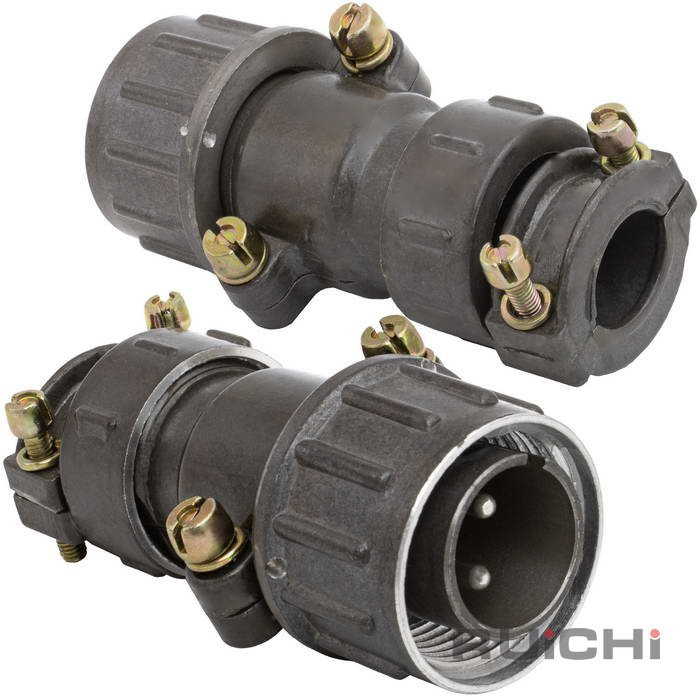

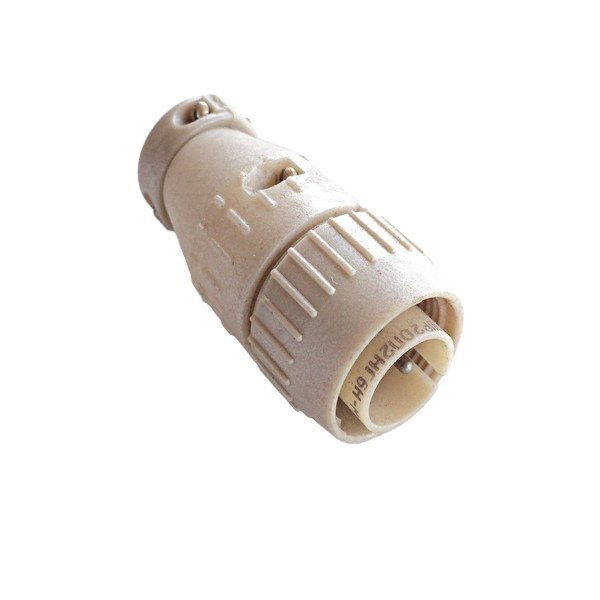

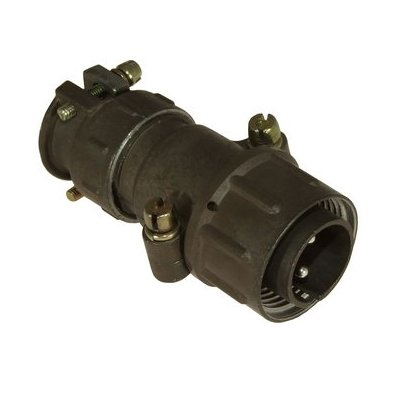

ШР20П2НГ6 вилка кабельная представляет собой цилиндрический низкочастотный электрический соединитель серии ШР, предназначенный для разъемного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Изделие относится к категории ШР20 и применяется в составе кабельных сборок для коммутации бортовых и наземных систем, контрольно-измерительной аппаратуры, промышленного оборудования и электротехнических устройств, где требуется надежное резьбовое сочленение с одношпоночной поляризацией.

Вилка рассчитана на эксплуатацию в составе оборудования, работающего в условиях умеренного и холодного климата (исполнение УХЛ). Допускается внутренний и наружный монтаж при обеспечении защиты мест соединения от прямого воздействия пыли и влаги. Конструкция предусматривает кабельный ввод с прямым патрубком и гайкой для неэкранированного кабеля, что упрощает монтаж и обслуживание кабельных линий.

Конструктивные особенности и технические характеристики

Корпус соединителя имеет условный размер 20. Вилка оснащена двумя контактами диаметром 2,5 мм с никелевым покрытием, обеспечивающим стабильное переходное сопротивление и защиту контактных поверхностей от коррозии. Способ монтажа — пайка. Присоединение кабеля выполняется через прямой патрубок с гайкой под неэкранированный кабель (НГ), при этом вилка имеет кабельное исполнение (Г).

Электрические параметры изделия:

• максимальная токовая нагрузка — до 25 А на один контакт;
• суммарная токовая нагрузка на соединитель — до 50 А;
• сопротивление контактов — не более 1,0 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 мОм;
• рабочее напряжение — до 850 В;
• диапазон рабочих частот — до 3 МГц.

Механические показатели надежности включают минимальную наработку от 1000 до 5000 часов в зависимости от режима эксплуатации, срок сохраняемости 15 лет и не менее 500 циклов соединения-рассоединения. Изделие устойчиво к вибрационным нагрузкам с ускорением до 300 м/с² в диапазоне частот от 1 до 5000 Гц, многократным ударам с ускорением до 5000 м/с² и пониженному атмосферному давлению до 1,3·10⁻⁴ Па.

Условия эксплуатации и совместимость

Рабочий диапазон температур окружающей среды составляет от минус 60 до плюс 60 °C. При этом контакты допускают перегрев относительно температуры окружающей среды до плюс 110 °C, что обеспечивает устойчивую работу соединителя при повышенных токовых нагрузках. Климатическое исполнение УХЛ позволяет применять изделие в районах с умеренным и холодным климатом, включая размещение вне отапливаемых помещений при соблюдении требований по защите от осадков и конденсата.

Соединитель совместим с ответными частями серии ШР20 соответствующей компоновки контактов. Одношпоночная поляризация исключает неправильное сочленение и повреждение контактов при монтаже. Резьбовое соединение обеспечивает плотный и стабильный контакт корпусов, что важно при работе в условиях вибрации и механических воздействий.

Изделие поставляется как самостоятельная единица, комплектация дополнительными элементами не предусмотрена. Приемка «5» соответствует установленной классификации контроля качества. Год выпуска партии — 93.

Структура условного обозначения

Маркировка ШР20П2НГ6 Н расшифровывается следующим образом:

1. ШР — цилиндрический низкочастотный соединитель;
2. 20 — условный размер корпуса;
3. П — прямой патрубок;
4. 2 — число контактов;
5. НГ — гайка для неэкранированного кабеля, вилка кабельная (Г);
6. 6 — сочетание контактов;
7. Н — никелевое покрытие контактов.

Артикул изделия — 41146. Данное обозначение однозначно идентифицирует модификацию соединителя и используется при оформлении заказов на поставку и замену.
