Назначение и область применения

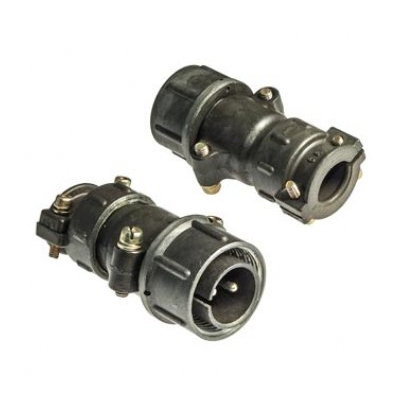

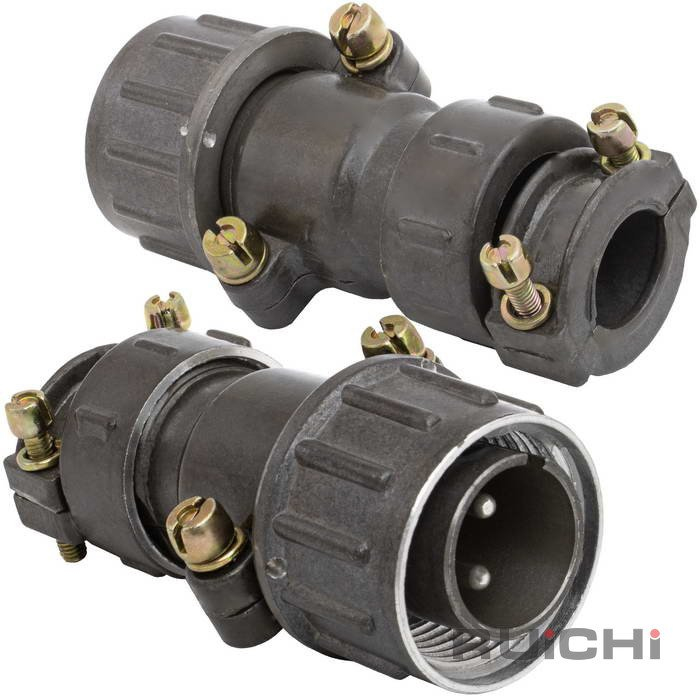

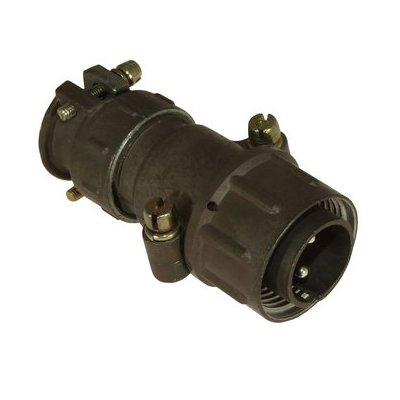

ШР20П2НГ6 — кабельная вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие обеспечивает разъемное резьбовое сочленение с ответной розеткой, создавая надежный электрический контакт в условиях стационарного и подвижного монтажа.

Соединитель ориентирован на применение в промышленном оборудовании, контрольно-измерительных приборах, стендовой аппаратуре и других устройствах, где требуется многократное подключение и отключение кабельных линий. Конструкция с прямым патрубком и гайкой под неэкранированный кабель упрощает монтаж на концах жгутов и кабельных сборок. Изделие подходит для внутреннего и наружного размещения при условии защиты от прямого воздействия осадков, поскольку климатическое исполнение УХЛ предполагает эксплуатацию в умеренном и холодном климате.

Технические характеристики и конструктивные особенности

Вилка имеет условный размер корпуса 20 и два контакта диаметром 2,5 мм. Максимальный ток на один контакт достигает 25 А, суммарный ток на соединитель — до 50 А. Сопротивление контактов не превышает 1,0 мОм, что обеспечивает стабильное прохождение сигнала и минимальные потери в местах сочленения. Проходной диаметр корпуса составляет 24 мм.

Рабочий температурный диапазон изделия — от минус 60 до плюс 60 градусов Цельсия, при этом допустим перегрев контактов до плюс 110 градусов Цельсия. Такие показатели позволяют использовать соединитель в неотапливаемых помещениях, на открытых площадках под навесами и в климатических зонах с низкими зимними температурами.

Конструкция включает следующие элементы и параметры:

• прямой патрубок для ввода кабеля и фиксации гайкой;
• гайка для неэкранированного кабеля, обозначаемая литерой «Н»;
• одношпоночная поляризация, исключающая неправильное сочленение;
• резьбовой механизм соединения с ответной частью;
• корпус из пластмассы или металла;
• покрытие контактов — никель или серебро;
• монтаж проводников методом пайки.

Расшифровка обозначения ШР20П2НГ6: ШР — тип соединителя; 20 — условный размер корпуса; П — прямой патрубок; 2 — количество контактов; Н — гайка для неэкранированного кабеля; Г — вилка; 6 — сочетание контактов; Н — никелевое покрытие.

Механическая прочность и надежность

Изделие рассчитано на эксплуатацию при значительных механических нагрузках. Вилка выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Допустимы одиночные механические удары с ускорением до 5000 метров на секунду в квадрате.

Ресурс соединителя составляет не менее 500 циклов сочленения-расчленения. Минимальная наработка — от 1000 до 5000 часов в зависимости от режима эксплуатации. Срок сохраняемости изделия достигает 15 лет, что подтверждает устойчивость материалов и покрытий к старению при соблюдении условий хранения.

Пыле- и влагозащищенное исполнение обеспечивает работоспособность соединителя в производственных помещениях с повышенной запыленностью и умеренной влажностью. При этом прямое попадание воды и работа в герметичных средах не предусмотрены конструкцией, поэтому при наружном монтаже необходима дополнительная защита места соединения.

Совместимость и монтаж

ШР20П2НГ6 совместима с ответными розетками серии ШР того же условного размера и с тем же сочетанием контактов. Одношпоночная поляризация и резьбовое сочленение гарантируют корректное соединение и исключают случайное рассоединение при вибрации. Установка вилки на кабель выполняется пайкой проводников к контактным хвостовикам с последующей фиксацией кабеля гайкой. Такое решение обеспечивает ремонтопригодность соединения и возможность повторного монтажа.
