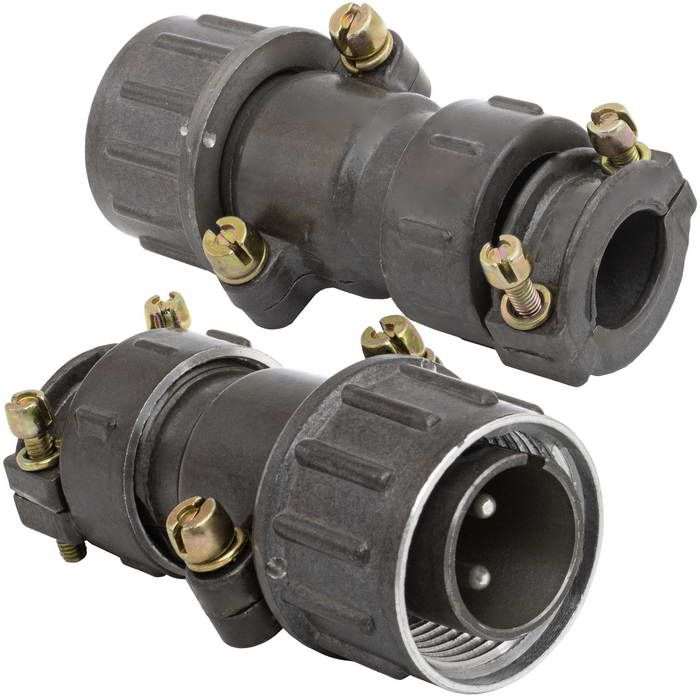

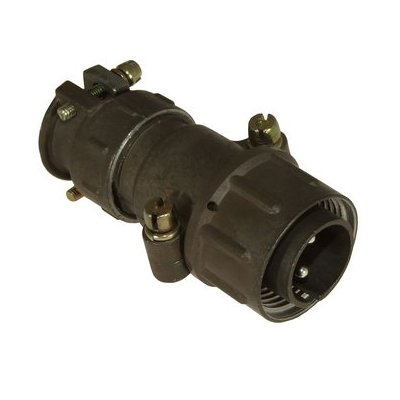

ШР20П2НГ6 — это кабельная вилка цилиндрического низкочастотного разъёма серии ШР с прямым патрубком и гайкой для неэкранированного кабеля. Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Применение

Используется для объёмного монтажа в приборах и оборудовании, включая внутренний и наружный монтаж (с защитой от пыли и влаги по ТУ). Часто применяется в сварочных генераторах, например, для подключения резисторов регулировочных нагрузочных генераторов типа ГД-4002У2 и аналогов.

Характеристики

• Количество контактов: 2 (диаметр 2,5 мм, покрытие серебром или никелем).

• Рабочий ток: до 25 А на контакт.

• Сопротивление контактов: не более 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Климатическое исполнение: УХЛ, температура от -60 до +60 °C (смена до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?; удары до 5000 м/с?.

• Наработка: минимум 1000–5000 ч, сочленения-расчленения: 500 циклов.

• Срок сохраняемости: 15 лет.

Сочленяется резьбой с розеткой ШР20П2ЭГ6 (или аналогичной), поляризация одношпоночная, монтаж пайкой.
