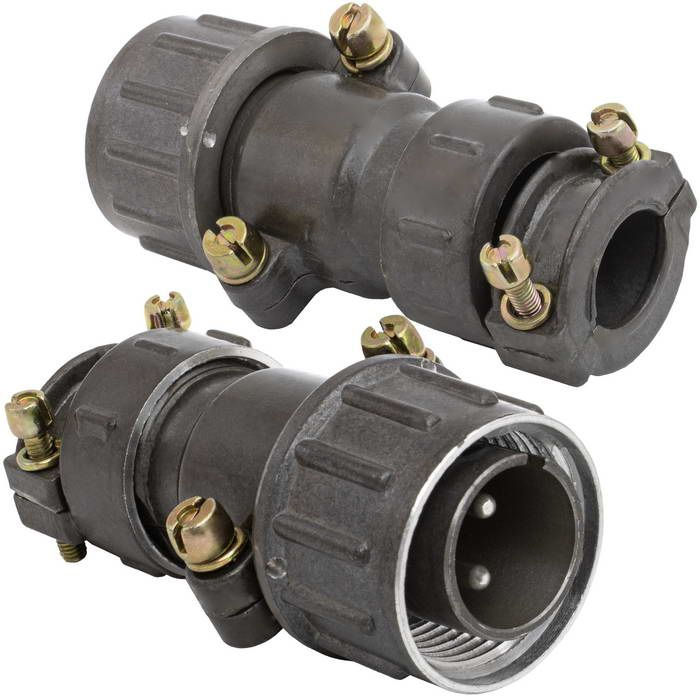

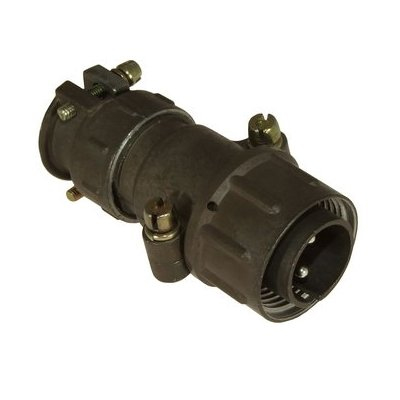

ШР20П2НГ6: назначение, особенности и применение разъёма

ШР20П2НГ6 — промышленный электрический разъём серии ШР, рассчитанный на надёжное соединение цепей в оборудовании, где важны устойчивость контакта, механическая прочность и защита от внешних воздействий. Такие соединители применяют в приборостроении, системах автоматики, промышленной электронике, транспорте и специальной технике.

Конструкция ШР20П2НГ6

Маркировка ШР20П2НГ6 указывает на принадлежность изделия к распространённой серии цилиндрических разъёмов. Конструкция обычно включает корпус, контактную часть, элементы фиксации и узел ввода кабеля. Разъём предназначен для многократного сочленения и разъединения, сохраняя стабильность электрических параметров при корректной эксплуатации.

Ключевые характеристики конструкции:

• цилиндрический металлический корпус;

• штыревая контактная часть;

• фиксируемое соединение ответных частей;

• устойчивость к вибрационным и механическим нагрузкам;

• возможность использования в составе кабельных жгутов и стационарного оборудования;

• защитное исполнение, подходящее для промышленной среды.

Разъём ШР20П2НГ6 используют там, где обычные бытовые соединители не обеспечивают необходимой надёжности. Прочный корпус снижает риск повреждения контактов, а конструкция соединения помогает предотвратить случайное отсоединение кабеля во время работы оборудования.

Где применяется разъём

ШР20П2НГ6 востребован при создании и ремонте электрических систем, в которых необходимо передавать питание, сигналы управления или данные между отдельными узлами. Он может входить в состав готового оборудования либо использоваться при изготовлении кабельных сборок.

Типичные области применения:

• промышленная автоматика и контрольно-измерительные приборы;

• электротехнические шкафы и панели управления;

• станочное оборудование;

• системы связи и телемеханики;

• лабораторные комплексы;

• транспортное и машиностроительное оборудование;

• авиационная, судовая и специальная техника;

• ремонт и модернизация ранее выпущенных устройств.

Например, в шкафу управления разъём ШР20П2НГ6 может соединять съёмный модуль с основной кабельной сетью. При обслуживании специалист отключает модуль без распайки проводов, а после диагностики возвращает его в систему, восстанавливая соединение через штатный разъём.

На что обратить внимание при подборе

При выборе разъёма важно сверять полную маркировку и техническую документацию конкретного исполнения. Даже похожие изделия одной серии могут отличаться по числу и расположению контактов, типу контактной части, способу монтажа, варианту корпуса и условиям эксплуатации.

Перед установкой ШР20П2НГ6 рекомендуется проверить:

• совместимость вилки и розетки по серии и исполнению;

• схему расположения контактов;

• назначение каждого контакта в электрической цепи;

• допустимые электрические нагрузки;

• способ подключения проводников;

• требования к герметизации и защите кабельного ввода;

• наличие ключа или иной защиты от неправильного сочленения;

• соответствие разъёма условиям температуры, влажности, вибрации и запылённости.

Особое значение имеет правильная распайка. Ошибка в нумерации контактов или подключении жил может привести к некорректной работе оборудования, повреждению подключаемых устройств или усложнению последующего ремонта.

Монтаж и эксплуатация

Монтаж ШР20П2НГ6 следует выполнять при снятом напряжении и в соответствии со схемой оборудования. Провода подготавливают с учётом типа контактов, надёжно закрепляют, затем проверяют отсутствие замыканий и правильность соединений. Кабель необходимо разгрузить от натяжения, чтобы механическая нагрузка не передавалась непосредственно на контактную группу.

Для долгой и стабильной работы разъёма полезно:

• не допускать перекоса при соединении частей;

• очищать контакты от пыли, влаги и окислов;

• контролировать целостность корпуса и резьбовых элементов;

• не использовать повреждённые или деформированные контакты;

• соблюдать допустимый радиус изгиба подключённого кабеля;

• периодически проверять надёжность фиксации при вибрационных нагрузках.

Почему ШР20П2НГ6 важен для промышленной электроники

Разъём ШР20П2НГ6 помогает создавать обслуживаемые, модульные и надёжные электрические соединения. Его использование упрощает подключение блоков, ускоряет диагностику, позволяет быстрее заменять отдельные узлы и повышает устойчивость оборудования к рабочим нагрузкам.

При проектировании, замене или ремонте электрических систем важно ориентироваться не только на общее обозначение ШР20П2НГ6, но и на точное исполнение, электрическую схему и требования конкретного оборудования. Это позволит обеспечить совместимость компонентов и безопасную работу всей системы.
