Назначение

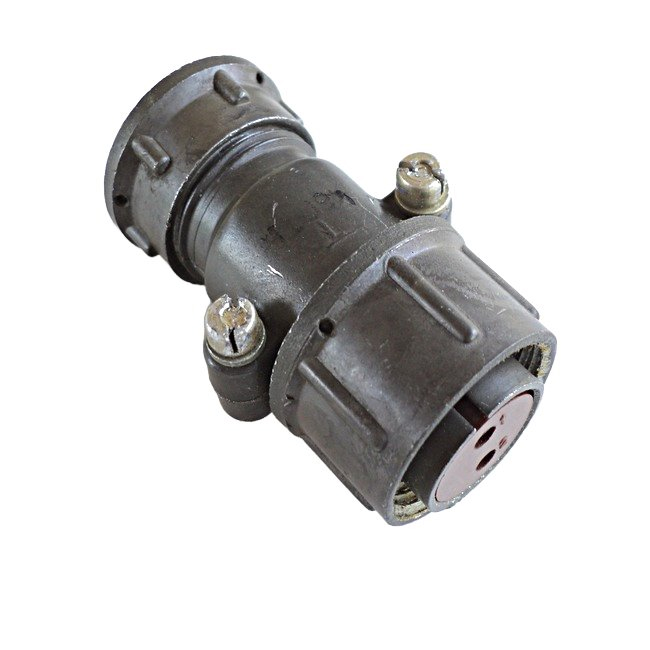

ШР20П2ЭШ6П — розетка, то есть гнездовая часть электрического штепсельного разъёма серии ШР20. Изделие предназначено для организации разъёмного электрического соединения: розетка принимает ответную часть (вилку) и обеспечивает механическое сочленение и электрическую связь между проводниками соединяемых цепей.

Разъёмное соединение такого типа позволяет быстро подключать и отключать кабельные линии, блоки и приборы без демонтажа проводки. Розетка применяется там, где требуется периодическое или оперативное разъединение электрической цепи, а также там, где важно сохранить возможность замены отдельного узла без переборки всего монтажа.

Особенности исполнения

Серия ШР20 относится к штепсельным разъёмам промышленного назначения. В обозначении модели зашифрованы серия, вариант исполнения корпуса и контактной части, поэтому одну и ту же серию выпускают в нескольких модификациях, различающихся схемой сочленения и оформлением выводов.

Розетка — парная часть соединения: для рабочего комплекта необходима ответная вилка соответствующего исполнения и типоразмера. Буквенно-цифровые индексы в наименовании (ШР20П2ЭШ6П) указывают на конкретный вариант конструкции; их расшифровку приводит изготовитель в сопроводительной документации на изделие.

Разъёмы данной серии рассчитаны на эксплуатацию в составе стационарного и передвижного оборудования, поэтому при подборе проверяют сходимость с ответной частью, схему расположения контактов и способ крепления корпуса на панели или на кабеле.

Область применения

• Промышленное оборудование и станки — подключение блоков, датчиков и исполнительных механизмов.
• Электротехнические шкафы и пульты управления — организация межблочных соединений.
• Кабельные сборки и удлинители промышленного назначения, требующие разъёмного сочленения.
• Передвижная и мобильная техника, где соединение должно выдерживать многократное сочленение и расчленение.
• Ремонт и модернизация — замена вышедшей из строя розетки без изменения схемы монтажа.

Монтаж и эксплуатация

1. Подбор ответной части: вилка должна соответствовать розетке по серии, исполнению и схеме контактов.
2. Проверка состояния контактов и корпуса перед установкой — на них не должно быть загрязнений, следов окисления и механических повреждений.
3. Соблюдение полярности и маркировки цепей при пайке или ином присоединении проводников.
4. Фиксация корпуса и кабеля, исключающая натяжение проводников и самопроизвольное расчленение соединения.
5. Проверка после монтажа: контроль целостности цепи и отсутствия короткого замыкания.

Работы по установке и подключению выполняет квалифицированный специалист с соблюдением действующих правил устройства электроустановок и требований безопасности.

Сведения о товаре

Артикул изделия — 9077, категория — ШР20. Производитель в карточке товара не указан, краткое описание отсутствует, технические характеристики (число контактов, номинальные ток и напряжение, степень защиты, материал корпуса, способ монтажа, комплектация, страна производства) не заполнены.

Перед заказом эти параметры следует уточнить у поставщика или сверить с документацией изготовителя: от них зависит совместимость розетки с ответной вилкой и пригодность изделия для конкретных условий эксплуатации.
