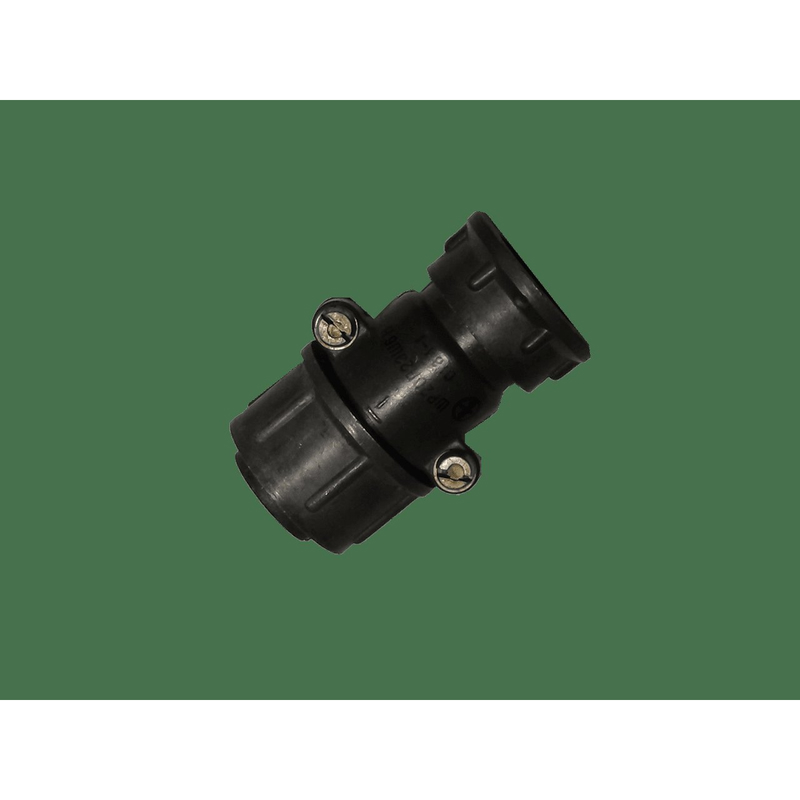

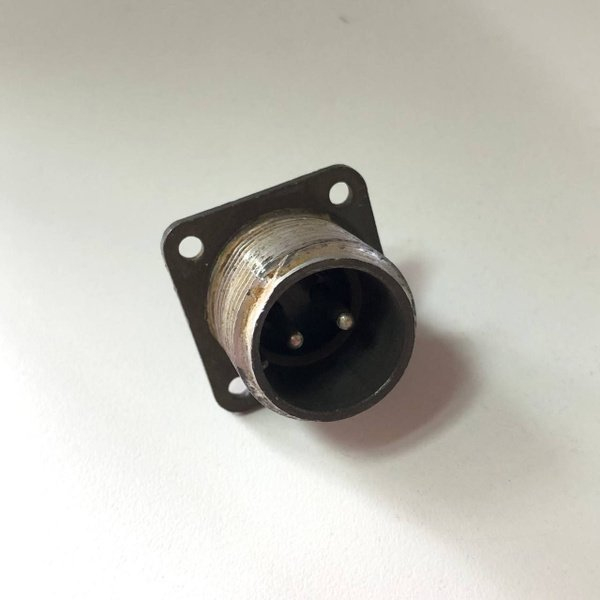

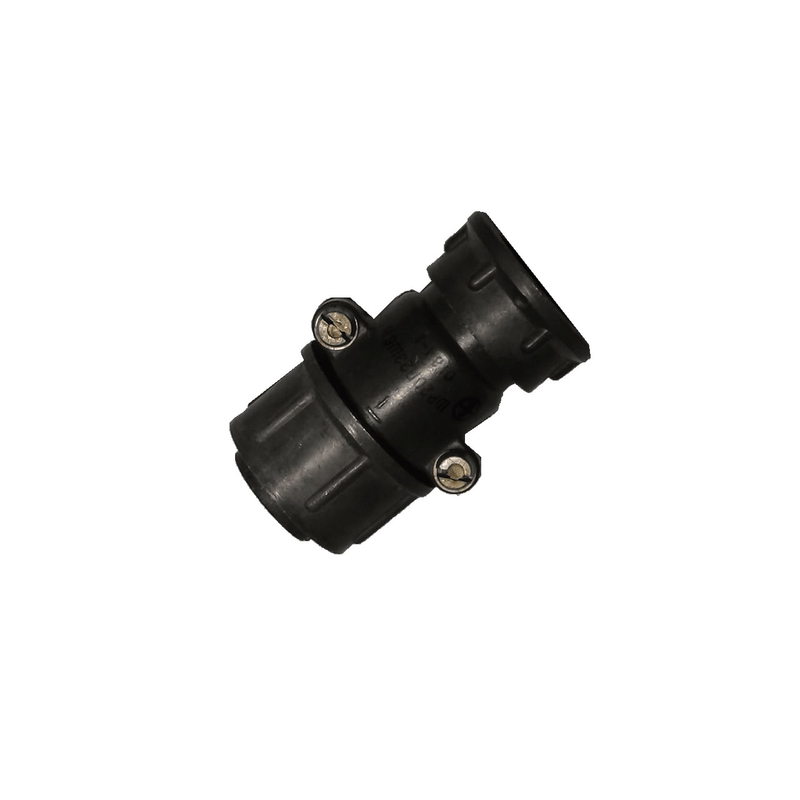

ШР20П2ЭШ6Н

Цена: ПОД ЗАКАЗ

Технические характеристики

шр20п2эш6н

ШР20П2ЭШ6 (91 г.) — это тип приборного разъема, который используется для соединения экранированных и неэкранированных кабелей в электрических цепях. Он предназначен для работы как с постоянным, так и с переменным током (частотой до 3 МГц) при напряжении до 850 В.

Основные характеристики

Тип соединителя : ШР (приборной)
Условный размер корпуса : 20
Конструктивное исполнение : П (без патрубка)
Количество контактов : 2
Диаметр контактов : 2,5 мм
Материал корпуса : пластмасса
Покрытие контактов : серебро или никель

Технические параметры

Параметр	Значение
Сопротивление контакта	не более 1 мОм
Максимальная токовая нагрузка на контакт	не более 25 А
Общая максимальная токовая нагрузка	не более 50 А
Сопротивление изоляции	не менее 5000 МОм
Рабочая температура	от -60 °C до +60 °C
Максимальное количество разъединений	500
Минимальная наработка	1000 часов

Применение

Разъемы ШР20П2ЭШ6 предназначены для использования в различных климатических условиях и могут быть установлены как внутри помещений, так и на открытом воздухе, при условии защиты от пыли и влаги. Они находят применение в электрооборудовании, где необходима надежная и безопасная передача электрического сигнала.

Совместимость

Разъемы ШР20П2ЭШ6 взаимосочетаются с другими соединителями, такими как:

ШР по ГЕО.364.107 ТУ
2РТ-А по ГЕО.364.118 ТУ
2РТТ по ГЕО.364.120 ТУ

Таким образом, ШР20П2ЭШ6 является универсальным решением для подключения различных типов кабелей в электрических системах.
