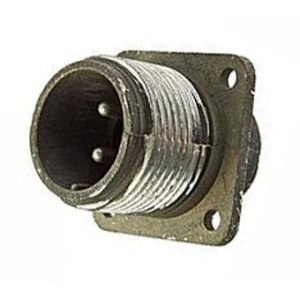

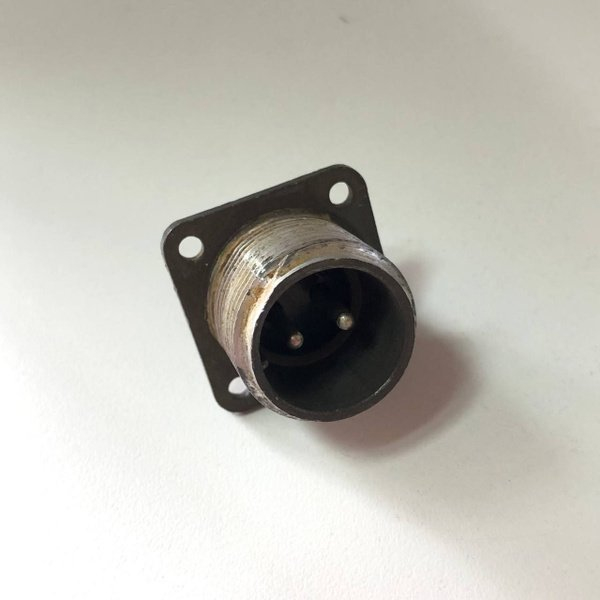

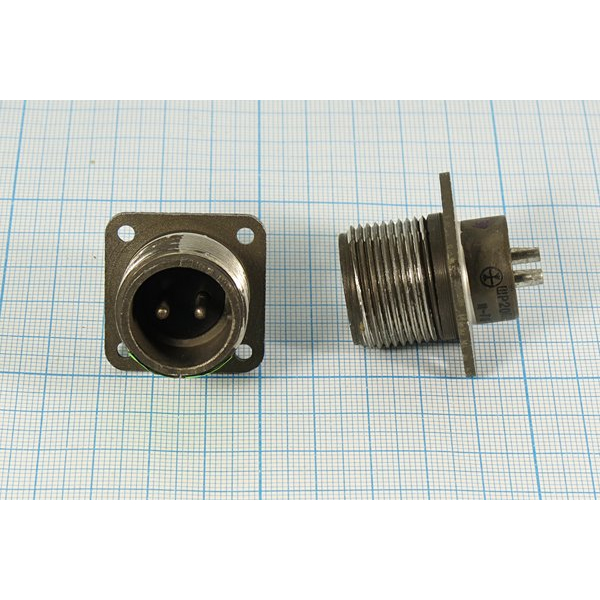

Соединитель ШР20П2ЭШ6 вилка представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В. Этот соединитель используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Технические характеристики :

• Количество контактов : 2

• Максимальная токовая нагрузка : 35 А на контакт, до 50 А на соединитель в целом

• Сопротивление изоляции : не менее 5000 Ом

• Рабочая температура : от -60°C до +60°C

• Механические испытания :

  • Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц

  • Ударные нагрузки: одиночного действия до 5000 м/с?

Конструктивные особенности :

Соединитель состоит из двух частей: вилки и розетки. вилка может быть с прямым или угловым патрубком, а также без патрубка. Корпус выполнен из алюминиевого сплава, а материал изоляции — карболит. Контакты могут быть покрыты никелем или серебром в зависимости от маркировки.

Структура обозначения :

Обозначение ШР20П2ЭШ6 расшифровывается следующим образом:

• ШР — тип соединителя (штепсельный)

• 20 — условный размер корпуса

• П — конструктивное исполнение (без патрубка)

• 2 — количество контактов

• Э — тип гайки патрубка (для экранированного кабеля)

• Ш — вид контактов вилка

• 6 — обозначение сочетания
