Назначение и общее описание

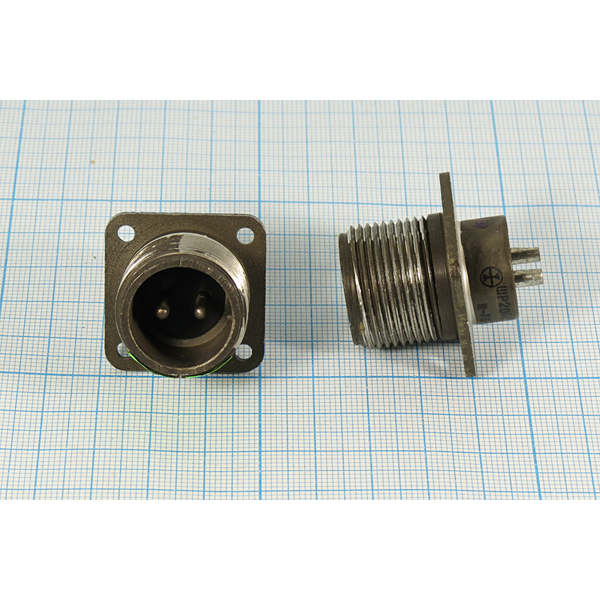

ШР20П2ЭШ6 ВИЛКИ Каскад — это двухконтактный негерметичный приборный разъем (блочная вилка), предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для коммутации экранированных и неэкранированных кабелей в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Вилка выпускается под артикулом 51117 в категории ШР20 производителем Каскад. Конструкция рассчитана на прямой монтаж под экранированный кабель и не имеет патрубка. Цилиндрический корпус с резьбовым соединением обеспечивает надежную фиксацию и простоту установки.

Основные технические характеристики

• Количество контактов: 2
• Диаметр контактов: 2,5 мм
• Максимальная токовая нагрузка: до 35 А на контакт, до 50 А на соединитель в целом
• Рабочий диапазон температур: от минус 60 °C до плюс 60 °C
• Масса: около 23 г
• Частота коммутируемых цепей: до 3 МГц
• Максимальное напряжение: до 850 В (амплитудное значение)

Конструктивные особенности

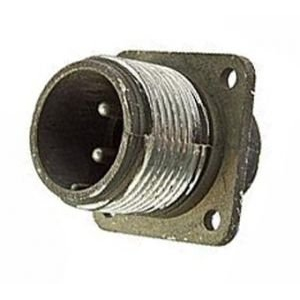

Вилка выполнена в цилиндрической форме с резьбовым соединением. Конструкция без патрубка предназначена для прямого монтажа под экранированный кабель. Такое исполнение упрощает установку и обеспечивает надежный контакт при эксплуатации в составе электро- и радиоаппаратуры.

Негерметичное исполнение подходит для работы в закрытых блоках, узлах и стойках, где не требуется защита от влаги и пыли. Резьбовое соединение исключает самопроизвольное рассоединение под воздействием вибрации и механических нагрузок.

Расшифровка обозначения

1. ШР — тип соединителя (штепсельный разъем)
2. 20 — условный размер корпуса
3. П — конструктивное исполнение (без патрубка)
4. 2 — количество контактов
5. Э — для экранированного кабеля
6. Ш — вид соединителя (вилка)
7. 6 — обозначение сочетания контактов

Область применения

Вилка ШР20П2ЭШ6 применяется в электронике и радиотехнике для подключения оборудования, узлов и блоков. Она подходит как для стационарных установок, так и для мобильных систем, где требуется надежное соединение электрических цепей. Изделие востребовано при сборке и ремонте электро- и радиоаппаратуры, а также в составе устройств, работающих в широком диапазоне климатических факторов.

Благодаря двум контактам диаметром 2,5 мм и высокой токовой нагрузке вилка используется в силовых и сигнальных цепях постоянного и переменного тока. Рабочие температуры от минус 60 °C до плюс 60 °C позволяют эксплуатировать соединитель в различных климатических зонах.

Комплектация и условия эксплуатации

Изделие поставляется как отдельная вилка без дополнительных элементов. Год выпуска — 2024. При монтаже необходимо учитывать негерметичное исполнение и не допускать попадания влаги и загрязнений внутрь корпуса. Для подключения экранированного кабеля используется прямое крепление без патрубка, что снижает трудозатраты при сборке.
