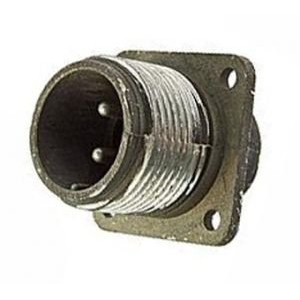

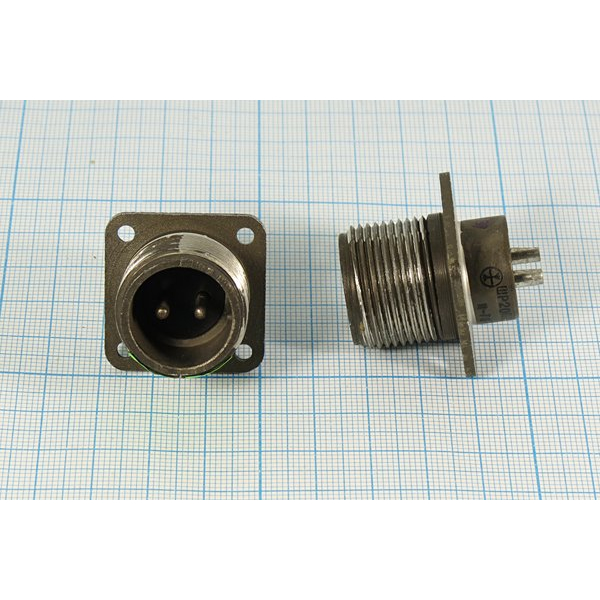

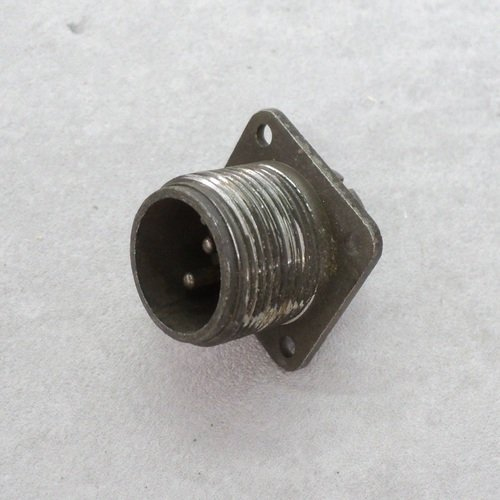

Разъем ШР20П2ЭШ6 представляет собой двухконтактную негерметичную приборную вилку, относящуюся к серии ШР. Он предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Основные характеристики

• Количество контактов : 2
• Рабочее напряжение : не более 850 В
• Максимальная токовая нагрузка на одиночный контакт : до 35 А
• Рабочий ток на контакт : до 25 А
• Диаметр контакта : 2,5 мм
• Сопротивление контакта : не более 0,001 Ом
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Масса : около 23 г

Конструкция и применение

Разъем состоит из двух частей: вилки и розетки. вилка имеет проходной диаметр 24 мм и обеспечивает надежное соединение с экранированным кабелем. Он используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Механические характеристики

Разъем способен выдерживать механические вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с?. Он также устойчив к одиночным ударам с ускорением до 5000 м/с? и многократным ударам с ускорением до 350 м/с?.

Климатические условия

Разъем ШР20П2ЭШ6 может функционировать в температурном диапазоне от -60 °C до +60 °C, что делает его подходящим для использования в различных климатических условиях. Таким образом, разъем ШР20П2ЭШ6 является надежным решением для подключения электрических цепей в различных устройствах, обеспечивая высокую производительность и долговечность.
