Назначение

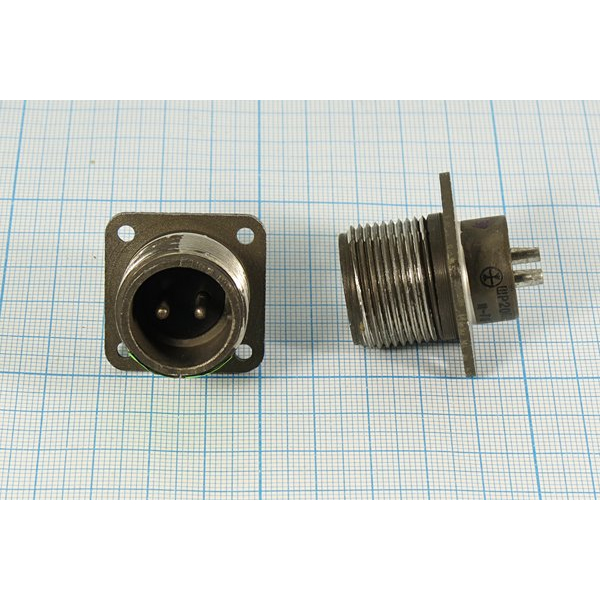

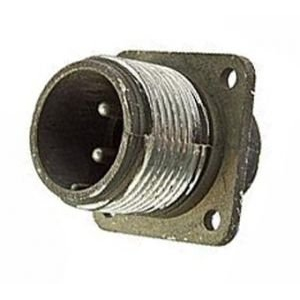

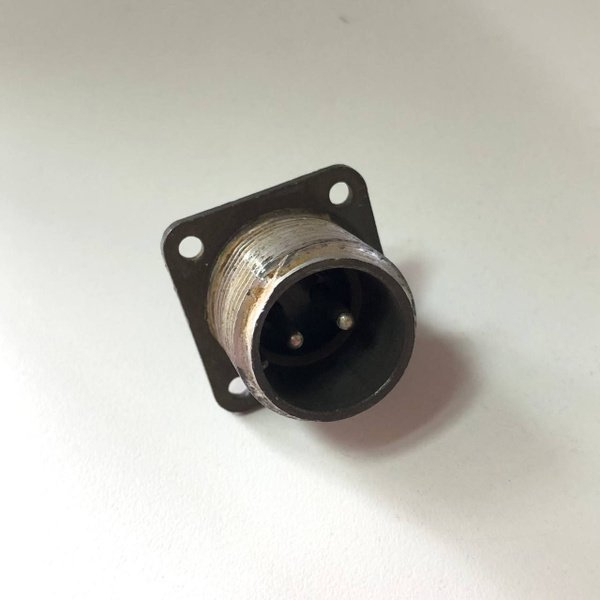

ШР20П2ЭШ6 — приборная (блочная) вилка, предназначенная для соединения и разъединения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре. Изделие относится к штепсельным цилиндрическим разъёмам и может использоваться в цепях как постоянного, так и переменного тока при напряжении до 850 В и токовой нагрузке до 35 А на каждый контакт.

Вилка применяется как элемент электрического соединения в составе приборов, блоков и кабельных сборок. Она рассчитана на работу с двумя контактами диаметром 2,5 мм и выполнена в негерметичном исполнении.

Подтверждённые технические особенности

Ключевые параметры изделия, указанные в предоставленных данных, приведены ниже.

• Тип разъёма: штепсельный цилиндрический.
• Количество контактов: 2.
• Диаметр контактов: 2,5 мм.
• Проходной диаметр: 24 мм.
• Максимальное рабочее напряжение: до 850 В.
• Максимальная токовая нагрузка: до 35 А на контакт и до 50 А на соединитель в целом.
• Рабочая частота: до 3 МГц.
• Материал корпуса: пластмасса.
• Исполнение: негерметичное.
• Вес: около 23 г.

Обозначение и конструкция

В обозначении ШР20П2ЭШ6 элементы маркировки имеют следующее значение: «ШР» указывает на тип соединителя, «20» — на условный размер корпуса, «П» — на конструктивное исполнение без патрубка, «Э» — на предназначение для экранированного кабеля, «Ш» — на то, что изделие является вилкой.

Конструкция соединителя включает саму вилку и ответную часть — розетку. Эти части могут быть как приборными, так и кабельными. Такое исполнение позволяет использовать вилку в составе разъёмного соединения электрических цепей.

Применение и условия эксплуатации

ШР20П2ЭШ6 используется для соединения и разъединения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре. Изделие может применяться в закрытых помещениях, а также на открытом воздухе при условии защиты от воздействия внешней среды, включая пыль и влагу, согласно климатическому исполнению УХЛ.

Поскольку вилка выполнена в негерметичном исполнении, при эксплуатации вне закрытых помещений необходимо учитывать требования к защите разъёма от внешних воздействий. Для соединения с вилкой применяется ответная розетка соответствующего типа.

Сведения карточки товара

Артикул изделия — 9064. Категория — ШР20. Производитель в предоставленных данных не указан. В описании также не приведены сведения о комплектации, сертификатах, стандартах, гарантии и стране производства, поэтому эти параметры не подтверждены.

Указанные технические характеристики и область применения следует использовать как основные сведения о товаре при подборе соединителя для электрических цепей с соответствующими параметрами напряжения, тока и частоты.
